ГОСТ 12819-80 Фланцы литые стальные на Рy от 1,6 до 20,0 МПа
|
УДК 621.643.412:006.354 Группа Г18
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ ЛИТЫЕ СТАЛЬНЫЕ НА Рy от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2)
Конструкция и размеры
ГОСТ 12819-80* Взамен ГОСТ 12820-67, ГОСТ 12825-67
0КП 37 9941
Постановлением Государственного комитета СССР по стандартам от 20 мая 980 г. № 2239 дата введения установлена 01.01.83
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 №403

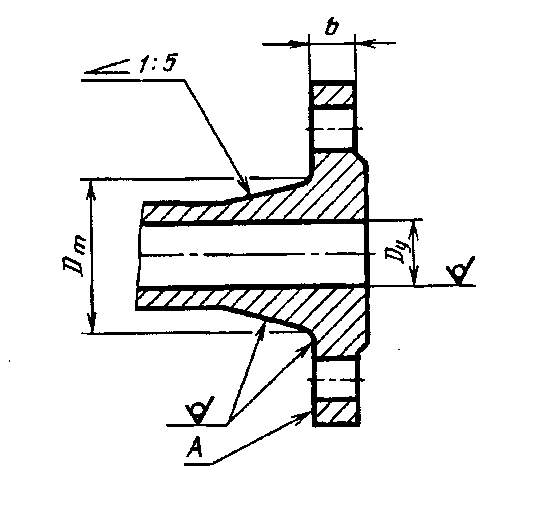

1. Настоящий стандарт распространяется на фланцы литой стальной арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 1,6 до 20,0 МПа от 16 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С). Требования пп. 1—3; 5; 6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми. (Измененная редакция, Изм. № 2). 2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице. (Измененная редакция, Изм. № 1).
* Переиздание (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4—88, 7-92).
Примечание. Допускается обработка поверхностей А с шероховатостью Rа £ 100 мкм. мм
Продолжение мм
Примечание: Фланцы, с условными проходами, указанными скобках, не допускается применять для арматуры общего назначения.
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Р 10,0; 16,0 и 20,0 МПа (100, 160 и 200 кгс/см2), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительным размерами по ГОСТ 12815—80. 4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85. (Измененная редакция, Изм. № 2). 5. Неуказанные размеры и предельные отклонения — по рабочи чертежам, утвержденным в установленном порядке. 6. Технические требования, материал фланцев, крепежных деталей, прокладок — по ГОСТ 12816—80.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
