СНиП II-12-77 от 1978-07-01 Нормы проектирования. Глава 12. Защита от шума.



СНиП II-12-77



СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА



Часть II



НОРМЫ ПРОЕКТИРОВАНИЯ



Глава 12



ЗАЩИТА ОТ ШУМА



Дата введения 1978-07-01





РАЗРАБОТАНЫ НИИ строительной физики Госстроя СССР при участии ВНИИТБчермет Минчермета СССР, МИИТ МПС, Гипронииавиапром, МНИИТЭП ГлавАПУ Мосгорисполкома, ЦНИИЭП жилища, ТбилЗНИИЭП, ЦНИИПградостроительства, ЦНИИЭП зрелищных зданий и спортивных сооружений Госгражданстроя, МИСИ им. В.В. Куйбышева и ГИСИ Минвуза СССР, ДИСИ Минвуза УССР, НИИ гигиены им. Ф.Ф.Эрисмана Минздрава РСФСР, ВЦНИИОТ, ВНИИОТ (г. Иваново) и ВНИИОТ (г. Тбилиси) ВЦСПС, НИИ гигиены труда и профзаболеваний АМН СССР, НИИСК и ГПИ Сантехпроект Госстроя СССР.



С введением в действие главы СНиП II-12-77 "Защита от шума" утрачивают силу с 1 июля 1978 г. пп. 3.56 и 3.57 главы СНиП II-Л.20-69 "Театры. Нормы проектирования", Указания по акустическому расчету вентиляционных установок (СН 399-69), пп.3.20-3.24, а также прил. 1 к главе СНиП II-Л.1-71 "Жилые здания. Нормы проектирования", пп.13.3-13.7 Санитарных норм проектирования промышленных предприятий (СН 245-71), п. 4.3 главы СНиП II-Л.16-71  "Клубы. Нормы проектирования", пп. 2.21-2.23 и прил. 3 к главе СНиП II-Л.2 -72 "Общественные здания и сооружения. Нормы проектирования. Общая часть" и пп. 3.14 и 3.15 главы СНиП II-73-76 "Кинотеатры".



ВНЕСЕНЫ Научно-исследовательским институтом строительной физики Госстроя СССР



УТВЕРЖДЕНЫ И ВВЕДЕНЫ в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 14 июня 1977 г. № 72





1. Общие указания





1.1. Настоящие нормы и правила должны соблюдаться при проектировании защиты от шума для обеспечения допустимых уровней звукового давления и уровней звука в помещениях на рабочих местах в производственных и вспомогательных зданиях и на площадках промышленных предприятий, в помещениях жилых и общественных зданий, а также на селитебной территории городов и других населенных пунктов.



1.2. Защиту от шума следует выполнять в соответствии с ГОСТ 12.1.003-76.



1.3. Защиту от шума строительно-акустическими методами следует проектировать на основании акустического расчета и предусматривать для снижения уровня шума:



а) применение звукоизоляции ограждающих конструкций; уплотнение по периметру притворов окон, ворот, дверей; звукоизоляцию мест пересечения ограждающих конструкций инженерными коммуникациями; устройство звукоизолированных кабин наблюдения и дистанционного управления; укрытий, кожухов в соответствии с разделом 6 настоящих норм;



б) применение звукопоглощающих конструкций и экранов в соответствии с разделом 7 настоящих норм;



в) применение глушителей шума, звукопоглощающих облицовок в газовоздушных трактах вентиляционных систем с механическим побуждением и систем кондиционирования воздуха и газодинамических установок в соответствии с разделами 8 и 9 настоящих норм;



г) осуществление планировки и застройки селитебной территории городов и других населенных пунктов в соответствии с главой СНиП по планировке и застройке городов, поселков и сельских населенных пунктов, а также применение экранов и зеленых насаждений в соответствии с разделом 10 настоящих норм.



1.4. В проекте должны быть определены технико-экономические показатели принятых технических решений по защите от шума.



1.5. Используемые в проектах звукоизоляционные, звукопоглощающие и вибродемпфирующие материалы должны быть несгораемыми или трудносгораемыми.







2. Источники шума и их шумовые характеристики





2.1. Основными источниками шума внутри зданий и сооружений различного назначения и на площадках промышленных предприятий являются машины, механизмы, средства транспорта и другое оборудование.



2.2. Состав шумовых характеристик и методы их определения для машин, механизмов, средств транспорта и другого оборудования установлены ГОСТ 8.055-73, а значения их шумовых характеристик следует принимать в соответствии с требованиями ГОСТ 12.1.003-76.



2.3. Основные источники шума систем вентиляции с механическим побуждением, кондиционирования воздуха и воздушного отопления, газодинамических установок и внешних шумов в городах, поселках и сельских населенных пунктах и указания по определению их шумовых характеристик приведены соответственно в разделах 8, 9 и 10 настоящих норм.







3. Нормы допустимых уровней шума





3.1. Нормируемыми параметрами постоянного шума в расчетных точках следует считать уровни звукового давления L в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.



3.2. Нормируемыми параметрами колеблющегося во времени шума в расчетных точках следует считать эквивалентные (по энергии) уровни звука   экв в дБА.



3.3. Нормируемыми параметрами прерывистого и импульсного шума в расчетных точках следует считать эквивалентные (по энергии) уровни звукового давления   в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.



3.4. Допустимые уровни звукового давления (эквивалентные уровни звукового давления) в дБ в октавных полосах частот, уровни звука и эквивалентные уровни звука в дБА для жилых и общественных зданий и их территорий следует принимать в соответствии с табл. 1, с поправками к ним в соответствии с табл. 2.



3.5. Допустимые уровни звукового давления (эквивалентные уровни звукового давления) в дБ в октавных полосах частот, уровни звука и эквивалентные уровни звука в дБА на рабочих  местах в производственных предприятиях следует принимать в соответствии с ГОСТ 12.1.003-76.





Таблица 1









Помещения и территории





Уровни звукового давления  L (эквивалентные уровни звукового давления экв) в дБ октавных полосах частот со среднегеометрическими частотами в Гц





Уровни звука  и эквива- лентные уровни





63



125



250



500



1000



2000



4000



8000

звука

в дБA

1. Палаты больниц и санаториев, операционные больниц







51







39





31





24





20





17





14





13





25

2. Жилые комнаты квартир, жилые помещения домов отдыха и пансионатов, спальные помещения в детских дошкольных учреждениях и школах-интернатах















55













44













35













29













25













22













20













18













30

3. Кабинеты врачей больниц, санаториев, поликлиник, зрительные залы концертных залов, номера гостиниц, жилые комнаты в общежитиях













59











48











40











34











30











27











25











23











35

4. Территории больниц, санаториев, непосредственно прилегающие к зданию









59







48







40







34







30







27







25







23







35

5.Территории непосредственно прилегающие к жилым домам (в 2 м от ограждающих конструкций), площадки отдыха микрорайонов и групп жилых домов, площадки детских дошкольных учреждений, участки школ





















67



















57



















49



















44



















40



















37



















35



















33



















45

6. Классные помещения, учебные кабинеты на территории школ и других учебных заведений, конференц-залы, читальные залы, зрительные залы театров, клубов, кинотеатров, залов судебных заседаний и совещаний



















63





















52



















45



















39



















35



















32



















30



















28



















40



7. Рабочие помещения управлений, рабочие помещения конструкторских, проектных организаций и научно-исследовательских институтов















71













61













54













49













45













42













40













38













50

8. Залы кафе, ресторанов, столовых, фойе театров и кинотеатров







75







66





59





54





50





47





45





43





55

9. Торговые залы магазинов, спортивные залы, пассажирские залы аэропортов и вокзалов, приемные пункты предприятий бытового обслуживания













79













70













63













58













55













52













50













49













60





Примечания: 1. Уровни звукового давления в октавных полосах частот  в дБ, уровни звука и эквивалентные уровни звука в дБА для шума, создаваемого в помещениях и на территориях, прилегающих к зданиям, системами кондиционирования воздуха, воздушного отопления и вентиляции, следует принимать на 5 дБ ниже (поправка = - 5 дБ) указанных в табл. 1 или фактических уровней шума в помещениях в рабочее время, если последние не превышают значений, указанных в настоящей таблице (поправку для тонального шума по табл. 2 в этом случае принимать не следует).



2. Эквивалентные уровни звука в дБА для шума, создаваемого средствами транспорта (автомобильного, железнодорожного, воздушного) в 2 м от ограждающих конструкций зданий, обращенных в сторону источников шума, допускается принимать на 10 дБА выше (поправка = +10 дБА) уровней звука, указанных в поз. 5 табл. 1.







Таблица 2





Влияющий фактор





Условия



Поправка в дБ или дБА





Характер шума



Широкополосный шум



Тональный или импульсный (при измерениях стандартным шумомером) шум





0





- 5



Местоположение объекта

Курортный район



Новый проектируемый городской, жилой район



Жилая застройка, расположенная в существующей (сложившейся) застройке

-5



0





+ 5





Время суток



День - с 7 до 23 ч.





Ночь - с 23 до 7 ч.



+ 10





0



Примечания: 1. Поправки на время суток вносятся при определении допустимых уровней звукового давления и уровней звука для жилых комнат квартир, спальных помещений домов отдыха и пансионатов, спальных помещений в детских дошкольных учреждениях и школах-интернатах, палат больниц и спальных комнат санаториев, жилых комнат общежитий, номеров гостиниц, для территорий, непосредственно прилегающих к жилым домам, территорий больниц, санаториев, непосредственно прилегающих к зданиям.



2. Поправки на место расположения объекта следует учитывать только для внешних источников шума при определении допустимых уровней звукового давления и уровней звука для жилых комнат квартир, спальных помещений домов отдыха и пансионатов, спальных помещений в детских дошкольных учреждениях и школах - интернатах, палат больниц и спальных комнат санаториев, жилых комнат общежитий и номеров гостиниц.



3. Поправку на местоположение объекта не следует применять для вновь строящихся зданий в существующей (сложившейся) застройке.









4. Определение уровней звукового давления в расчетных точках





4.1. Расчетные точки при акустических расчетах следует выбирать внутри помещений зданий и сооружений, а также на территориях, на рабочих местах или в зоне постоянного пребывания людей на высоте 1,2 - 1,5 м от уровня пола, рабочей площадки или планировочной отметки территории.



При этом внутри помещения, в котором один источник шума или несколько источников шума с одинаковыми октавными уровнями звукового давления, следует выбирать не менее двух расчетных точек: одну на рабочем месте, расположенном в зоне отраженного звука, а другую - на рабочем месте в зоне прямого звука, создаваемого источниками шума.



Если в помещении несколько источников шума, отличающихся друг от друга по октавным уровням звукового давления на рабочих местах [определяемых по формуле (2)] более чем на 10 дБ, то в зоне прямого звука следует выбирать две расчетные точки: на рабочих местах у источников с наибольшими и наименьшими уровнями звукового давления L в дБ.



4.2. Октавные уровни звукового давления L в дБ в расчетных точках на рабочих местах помещений, в которых один источник шума (рис.1), следует определять:











Рис. 1. Схема расположения расчетных точек (РТ) и источника шума (ИШ)

РТ1 - расчетная точка в зоне прямого и отраженного звука;

РТ2 - расчетная точка в зоне прямого звука;

РТ3 - расчетная точка в зоне отраженного звука



а) в зоне прямого и отраженного звука по формуле



 ;                                                           (1)



б) в зоне прямого звука по формуле



;                                                                              (2)



в) в зоне отраженного звука по формуле



,                                                     (3)





где   - октавный уровень звуковой мощности в дБ источника шума;



  - коэффициент, учитывающий влияние ближнего акустического поля и принимаемый в зависимости от отношения расстояния r в м между акустическим центром источника и расчетной точкой к максимальным габаритным размерам  макс в м источника шума по графику на рис. 2;



Ф - фактор направленности источника шума, безразмерный, определяемый по опытным данным. Для источника шума с равномерным излучением звука следует принимать  ;



S  - площадь в кв.м воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку.







Рис. 2. График для определения коэффициента   в зависимости от отношения r

 к максимальному линейному размеру источника шума



Для источников шума, у которых   следует принимать при расположении источника шума:



в пространстве (на колонне в помещении) -  ;



на поверхности стены, перекрытия , в двухгранном углу, образованном ограждающими конструкциями,    ;



в трехгранном углу, образованном ограждающими конструкциями,   ;

B - постоянная помещения в кв. м, определяемая по пп. 4.3 настоящих норм;



   - коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по опытным данным, а при их отсутствии - по графику на рис. 3.



  Примечание. Акустический центр источника шума, расположенного  на полу  или  стене,

следует принимать  совпадающим  с  проекцией  геометрического центра источника  шума

на горизонтальную или вертикальную плоскость.

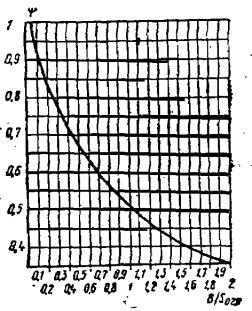

Рис. 3. Графики для определения коэффициента  в зависимости от отношения

постоянной помещения B к площади ограждающих поверхностей  .





4.3. Постоянную помещения B в кв.м в октавных полосах частот следует определять по формуле





где   -  постоянная перемещения в кв.м на среднегеометрической частоте 1000 Гц, определяемая по табл. 3 в зависимости от объема V в куб.м и типа помещения;



  - частотный множитель, определяемый по табл. 4.



Примечание: Постоянную помещения   для помещений четвертого типа можно применять при определении B по формуле (4) только при расчете требуемой частотной характеристики изоляции воздушного шума ограждающей конструкцией и акустическом расчете вентиляционных систем. Во всех других случаях постоянную помещения B  в октавных полосах следует определять согласно требованиям раздела 7 настоящих норм.





Таблица 3







Тип помещения





Описание помещения



Постоянная помещения в

в кв.м





1



С небольшим количеством людей (металлообрабатывающие цехи, вентиляционные камеры, генераторные, машинные залы, испытательные стенды и т.п.)







2



С жесткой мебелью и большим количеством людей или с небольшим количеством людей и мягкой мебелью (лаборатории, ткацкие деревообрабатывающие цехи, кабинеты и т.п.)











3





С большим количеством людей и мягкой мебелью (рабочие помещения зданий управлений, залы конструкторских бюро, аудитории учебных заведений, залы ресторанов, торговые залы магазинов, залы ожидания аэропортов и вокзалов. Номера гостиниц, классные помещения в школах, читальные залы библиотек, жилые помещения и т.п.

















4

Помещения со звукопоглощающей облицовкой потолка и части стен







Таблица 4





Объем помещения V в кв.м







Частотный множитель  на среднегеометрических частотах октавных полос в Гц







63



125



250



500



1000



2000



4000



8000







0,8



0,75



0,7



0,8



1



1,4



1,8



2,5



0,65

0,62

0,64

0,76

1

1,6

2,4

4,2



0,5

0,5

0,55

0,7

1

1,6

3

6
