ЦЕНА СВЕТА

Почему же мы до сих пор применяем их у себя дома, на даче, в гараже? Постоянно говорим об экономии электроэнергии, улучшении экологии, эргономичности, здоровье, но все наши разговоры по-прежнему ведем все под той же старой и верной лампой накаливания. Может быть, пора задуматься всерьез над проблемой экономии электроэнергии не в масштабах страны, региона или города, а непосредственно у себя дома. Да, конечно, переход на современные источники света сопряжен с моментальными затратами, но давайте посмотрим, оправданы ли они. Посчитаем, какую выгоду принесет замена 100-ваттной лампы накаливания (ЛН) аналогичной ей по световым характеристикам 20-ваттной компактной люминесцентной (КЛЛ).

За начальные данные примем среднюю стоимость ламп накаливания и КЛЛ — 10 и 150 руб. соответственно. Тариф на электрическую энергию для бытовых потребителей везде разный. Возьмем для расчета подмосковный — 1,80 руб. за 1 кВт/ч. За средний срок службы КЛЛ (8000 часов, что примерно соответствует 4,5 года при эксплуатации по 5 часов каждый день) мы израсходовали бы восемь ЛН, способных продержаться только 1000 часов. Итак, при использовании КЛЛ затраты за 8000 часов эксплуатации составят: 1,80 руб. х 8000 часов х 0,02 кВт + 150 руб. (цена лампы) = 438 руб. Аналогичным образом проводим расчет для ЛН: 1,80 руб. х 8000 часов х 0,1 кВт + 80 руб. (цена 8 ламп) = 1520 руб. Расходы различаются в 3,5 раза. Важно отметить, что расчет проводился только для одного источника света. А сколько их у вас дома?

ЗНАКОМЬТЕСЬ: ФЛУОРЕСЦЕНЦИЯ

Все видели люминесцентные лампы (ЛЛ) «дневного света», но мало кто способен рассказать, как они работают. А ничего сложного там нет. Есть трубка определенного диаметра и длины, заполненная инертным газом и парами ртути. Между ее торцами, где расположены электроды, создают электрический разряд, излучающий ультрафиолет. Люминофором, нанесенным на внутреннюю поверхность трубки, он преобразуется в видимый свет. Состав люминофора определяет цветность свечения лампы (теплее или холоднее), то есть отклонение идеально белого (холодного) цвета в сторону преимущественно красных (теплых) оттенков. Еще ее называют цветовой температурой и измеряют в Кельвинах (К). Она присутствует в маркировке всех ламп без исключения. Чтобы было легче ориентироваться, приведем таблицу цветовых температур источников света — в ее правой колонке указаны цифровые обозначения, принятые производителями:

Как видно из таблицы, чем выше температура, тем белее (холоднее) свет источника.

ОДНОЙ ТРУБКИ МАЛО

Ни один люминесцентный источник не может работать от переменного тока обычной сети. Чтобы произошел разряд в трубке и лампа зажглась, необходимо напряжение в два, а то и в два с половиной раза большее, чем в нашей сети. Его обеспечивает идущий в комплекте с лампой пускорегулирующий аппарат (ПРА), или балласт. Применяют два вида ПРА: электромагнитные (ЭмПРА) и электронные (ЭПРА). Электромагнитный балласт — это индуктивное сопротивление (дроссель), подключаемое последовательно с источником. Для запуска требуется также стартер, с помощью которого формируется импульс поджига. Преимущества такого типа балласта в его простоте и дешевизне. Недостатки — мерцание ламп с частотой сетевого напряжения (в России — 50 Гц), что повышает утомляемость и может негативно сказываться на зрении; относительно долгий запуск (обычно 1-3 с, время увеличивается по мере износа лампы); повышенное (до 25%) потребление энергии по сравнению с электронным аппаратом. К тому же дроссель нередко гудит с низкой частотой. Страны Евросоюза и США с 2006 года накладывают серьезные ограничения на использование ЭмПРА. В отличие от электромагнитного электронный балласт представляет собой устройство, преобразующее сетевое напряжение в высокочастотное (20-60 кГц), оно и питает лампу. Его преимущества — отсутствие мерцания и гула, более компактные размеры и меньшая масса. И он способен мгновенно зажигать лампу. Благодаря постоянному совершенствованию технологии люминесцентные источники делались все меньше и меньше, при этом не только не ухудшая световые и электрические характеристики, но и во многом улучшая их. Примерно лет 15 назад появился новый класс ламп — компактных люминесцентных, или энергосберегающих. Их размер не превышает обычно 20 см, и они предназначены для прямой замены ламп накаливания. Естественно, в их состав входит и ПРА. Экономия электроэнергии происходит за счет того, что у ЛЛ и КЛЛ световая отдача (отношение испускаемого источником светового потока к потребляемой им электрической мощности) приблизительно в пять раз выше, чем у традиционных источников накала.

ВСЕ МЕНЬШЕ И МЕНЬШЕ

Всего несколько лет назад, когда энергосберегающие лампы по размеру раза в два превышали традиционные источники света, потребители воздерживались от их использования в бытовых световых приборах. В настоящее время ситуация в корне изменилась. Большинство выпускаемых производителями энергосберегающих ламп с гордостью носят название компактных. Нередко самые распространенные в жилых домах КЛЛ мощностью 11, 18, 20 Вт по размеру даже меньше ЛН. Так, у изделий компании Ecola серии DEM (с цоколем E14 и E27) он не превышает 44х95 мм, у другой серии (DEP) с цилиндрической колбой — 45х78 мм. Эти лампы цветностью 2700 К и с отличным отношением габаритов к световому потоку незаменимы в миниатюрных светильниках, торшерах и бра. Целая группа разных миниатюрных энергосберегающих изделий предлагается российскому потребителю под маркой «Космос».



Тенденция к уменьшению размеров заметна и на линейных ЛЛ. На смену серии Т5, появившейся на рынке несколько лет назад и отличавшейся малым диаметром (1,6 см), идет серия Т2, у которой он всего 1,2 см. Однако не надо заблуждаться, что светят они так же, как и их более громоздкие собратья. Против законов физики не пойдешь, и уменьшение диаметра трубки привело к снижению светового потока — процентов на 30 при той же мощности. Поэтому тонкие трубки используют преимущественно для декоративной подсветки, а не для общего освещения.

К примеру, компания Osram предлагает продукцию серии Lumilux T2 FM мощностью 6, 8, 11 и 13 Вт. Длина их от 218 до 523 мм, цоколь G5. Средний рок службы 8000 часов. РАЗНООБРАЗИЕ

Если попросить ребенка нарисовать лампочку, то, будьте уверены, он изобразит знакомую «грушу». Этот образ прочно осел в нашем сознании. Но на дворе XXI век, с невероятной скоростью меняющий устоявшиеся представления, и скоро наши дети на такую просьбу преподнесут нам целый букет рисунков. Среди современных энергосберегающих ламп есть не только грушевидные, но и U-образные (с двумя, тремя, четырьмя «разворотами»), Н-образные, кольцевые, сферические, с отражателем (рефлекторные), в форме куба, цветка, свечеобразные, цилиндрические, спиралевидные, с дополнительной стеклянной колбой. С таким огромным выбором форм любой рядовой покупатель ощущает себя дизайнером, представляя, как преобразится вид его старой люстры, торшера, ночника. Однако у него возникает резонный вопрос, не будет ли проблем с заменой ламп накаливания, подойдет ли цоколь.

Ответ утвердительный. Сейчас можно найти КЛЛ практически с любым цоколем:

• E14, E27, Е40, B22 — для непосредственной замены ЛН;

• G23 — внутри цоколя расположен стартер. Для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Вт. Основное применение — в настольных лампах, зачастую встречаются в светильниках для душевых и ванных комнат. И в обычных настенных светильниках;

• G24 (G24Q1,G24Q2 и G24Q3) — лампы с такими цоколями не имеют встроенного стартера. Их мощность, как правило, от 13 до 36 Вт. Применяют и в промышленных, и в бытовых светильниках;

• стандартный двухконтактный разъем для ламп (называемый также 2pin или bipin);

• у некоторых ламп штырьки расположены ближе друг к другу (mini-bipin). Примером служат цоколи G5, G5.3, G6.35, где цифры обозначают расстояние между контактами. Например, вам захотелось заменить галогенные источники накаливания MR16 более экономными источниками света. Для этого подходят энергосберегающие лампы Luxer компании Ecola с цоколем GU5.3. Они в четыре раза уменьшают энергопотребление и тепловыделение, а срок их службы во столько же больше и составляет 8000 часов. Все изделия серии имеют цветовую температуру 2700 К.

Для замены зеркальных ламп накаливания с цоколем Е27, мощностью 60–100 Вт удобно воспользоваться также рефлекторными КЛЛ серии R63, мощностью 11 Вт торговой марки «Космос». У них три варианта цветовой температуры: 2700 К, 4200 К, 6500 К и средний срок службы 8000 ч.

СВЕТА — ЗАЛЕЙСЯ

Энергосберегающие КЛЛ, мощность которых в основном находится в диапазоне от 6 до 36 Вт, призваны заменить морально устаревшие накальные источники света. Но некоторые производители идут дальше и предпринимают попытки зайти в нишу более ярких разрядных металлогалогенных ламп. Взять хотя бы серию Clusterlite компании Megaman мощностью от 40 до 300 Вт и цоколем Е40. Эти источники света, габаритным размером до 110х288 мм, способны излучать световой поток до 23000 лм, что соответствует примерно 250-ваттной металлогалогенной лампе. Производитель не уточняет, в какого типа светильниках стоит использовать данные типы источников, но, похоже, они найдут своего потребителя.

ЦВЕТНОЙ МИР

Технологически, применяя соответствующий люминофор, не составляет труда изготовить лампы красного, зеленого, желтого и синего цвета. Можно и оранжевого, но такие делают редко, так как этот же результат легко получить подбором цветности лампы. Источники с низкой цветовой температурой дадут нам оранжевый свет, а с более высокой — желтый. Широкий выбор цветосветовой гаммы энергосберегающих ламп открывает безграничные просторы для декоративного оформления квартиры, дома, сада. Не стоит забывать, что именно цвет помогает человеку избавиться от депрессии, усталости и сгладить последствия целого ряда недугов. Примером служат красные, зеленые и синие источники света компании Paulmann серии ESL Spiral с цоколем Е27 мощностью 15 Вт и сроком службы 8000 часов. Их выгодно использовать в декоративном освещении вместо цветных ламп накаливания.

ДИММИРОВАНИЕ — СВОБОДА ВЫБОРА

Диммирование — это плавное изменение светового потока ламп как в сторону увеличения, так и наоборот. Всего несколько лет назад такое управление было применимо только к накальным источникам, с которыми используют обыкновенный реостат, изменяющий ток и, как следствие, световой поток. В настоящее время стало доступным диммирование и энергосберегающих КЛЛ, но только допускающих этот процесс и снабженных соответствующей электронной пускорегулирующей аппаратурой. Однако, в отличие от ламп накаливания, у них изменение светового потока возможно не во всем диапазоне, а приблизительно от 5% до максимума. Поэтому они не подходят для случаев, когда требуется регулировка от 0%, например, в театральном освещении.

Особых успехов в диммировании и управлении освещением добились специалисты компании Osram. Они разработали целый ряд электронных ПРА, управляемых по цифровому протоколу DALI (Digital Addressable Lighting Interface). Эти ЭПРА обеспечивают изменение светового потока от 1 до 100%, время запуска источника света менее 2 с, отсутствие ее мерцания и стабильную работу в течение всего времени эксплуатации, одновременное диммирование от одного до четырех источников.

«ГОЛЫЕ» КЛЛ

Существуют две группы компактных люминесцентных ламп. Первая — со встроенными ПРА. Их называют интегрированными, и именно они служат для прямой замены ламп накаливания. Вторая — с внешним ПРА, покупаемым отдельно либо встроенным в светильник. Есть два основных аргумента в пользу существования этой группы. Во-первых, у источников света и ПРА разные сроки службы (у ПРА он выше), поэтому рационально менять только лампу в случае ее выхода из строя, а не весь комплект, что значительно сокращает затраты. Во-вторых, интегрированные лампы имеют большие габаритные размеры и вес, что для некоторых типов светильников может быть критичным. При- мером неинтегрированной конструкции служит обычная люминесцентная лампа дневного света, а из компактных — модели серии Master PL-C фирмы Philips. Они представляют собой четыре параллельно расположенные тонкие люминесцентные трубки, оборудованные двухштырьковым цоколем G24D1 со встроенным стартером и конденсатором (есть также модификация с четырехштырьковым цоколем G24q-1). Для работы необходим стандартный ПРА. Эта серия (мощностью 10, 13, 18 и 26 Вт и цветностью 2700 К, 3000 К, 4000 К, 6500 К) предназначена для профессионального и бытового освещения.

ЛАМПА СВЕТИТ — СЛУЖБА ИДЕТ

У большинства выпускаемых в настоящее время энергосберегающих КЛЛ срок службы от 8000 до 30000 часов, а это примерно 16 лет эксплуатации. В основном они выходят из строя в момент зажигания (запуска). Именно тогда на электроды подается импульс высокого напряжения, приводящий со временем к их разрушению. Поэтому количес- тво гарантируемых включений — важная характеристика лампы, которую производители стараются улучшить. К примеру, компания Megaman заявляет, что некоторые ее источники света выдерживают 600000 включений.

К таковым относятся изделия серии Jumbo, отличающиеся мощностью (52 и 72 Вт) и размерами (89х208 и 218 мм) и имеющие при этом немалый срок службы — до 30000 часов. У них цоколь E40 и три варианта цветности: 2700 К, 4000 К и 6500 К.

НА МАРШЕ НОВЫЕ ТЕХНОЛОГИИ

Большинство производителей энергосберегающих ламп в условиях жесточайшей конкуренции вынуждены совершенствовать свою продукцию. Компании Osram, Philips, GE, Megaman постоянно работают над продлением срока службы. Так, последняя разработала технологию под названием Ingenium, усовершенствовав цикл зажигания и опти мизировав режим эксплуатации. Долговечность этих изделий достигла 30000 часов, а эффективность на 7% больше, чем у аналогов других фирм. Компания General Electric представляет новые плоские источники света на основе амальгамной технологии под названием BIAX 2D. Введение амальгамы (сплава ртути с металлом) вместо жидкой ртути внутрь колбы обеспечило стабильный световой поток и больший диапазон рабочих температур окружающей среды. Срок службы этих изделий составляет 15000 часов. Благодаря плоской форме BIAX 2D удобно использовать в светильниках минимальной толщины, как во внутреннем, так и в наружном освещении (диапазон мощностей от 16 до 55 Вт).

СПЕЦНАЗ

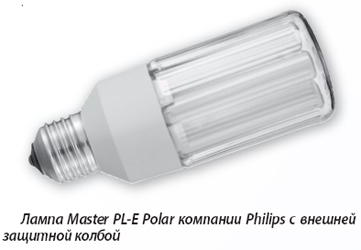

Долгое время считалось, что энергосберегающие лампы не пригодны для уличного освещения, так как при низких температурах они переставали гореть или у них значительно снижался световой поток. Теперь ситуация изменилась -  появились модели, способные работать в зимних условиях. Пример — серия Master PL-E Polar компании Philips с внешней защитной колбой. Их можно монтировать в открытом светильнике, и производитель гарантирует снижение светового потока не более чем на 10% в диапазоне рабочих температур от -20 до +40 градусов. А загорается она при температуре до -50 градусов. Срок службы — 15000 ч.

Интересное устройство представляет компания Paulmann. Это ПРА-переходник для использования энергосберегающих КЛЛ с цоколями G23, G24d1, G24d2 в светильниках с патроном E27. Подходит для ламп мощностью от 8 до 13 Вт. Компания Philips, помимо источников света для освещения, выпускает также модели серии TL-E, излучающие длинноволновый ультрафиолет в диапазоне 350 — 400 нм (мощность 22 Вт, цоколь G10Q). Преимущес- твенные области применения — фотополимеризация, оперативная полиграфия и ловушки для насекомых (завлекаемых УФ-излучением). Весьма удобное решение предлагает компания Osram в серии Delux EL Sensor. Название говорит само за себя — в эти изделия встроен датчик освещенности. Когда она понижается до определенного уровня (производитель не уточняет, какой), лампа автоматически загорается. Имеется два варианта мощности - 11 и 15 Вт, и у обоих цоколь Е27 и цветовая температура 2700 К. Эти источники наилучшим образом подходят для использования в помещениях, где требуется без участия человека поддерживать постоянный уровень освещенности.

Аналогичная лампа Automatic ES есть в ассортименте Philips. Только у нее два сенсора, один из которых инфракрасный. Электронная схема сравнивает данные с обоих и отсеивает фон, создаваемый самой лампой. Таким образом, Automatic ES реагирует только на окружающее освещение, не "обманываясь" собственным светом.

ОДЕЖДА ДЛЯ ЛАМП

Поскольку лампа без светильника — это неприлично, а светильник без лампы —просто бесполезно, они всегда вместе. Рассмотрим некоторые световые приборы, специально разработанные для энергосберегающих ламп. Что отличает их от традиционных? Во-первых, низкое энергопотребление и, как следствие, малое тепловыделение (у КЛЛ мощность в несколько раз ниже, чем у ламп накаливания). Во-вторых, благодаря большому сроку службы источников они удобны для установки в труднодоступных местах. В-третьих, по этой же причине появилась возможность делать конструкции, в которых не предусматривается отделение одного от другого. Отличительная особенность данной группы световых приборов с интегрированной лампой — повышенная герметичность и простота установки.

Пример такого светильника — продукция итальянской светотехнической компании Targetti Poulsen под названием BIL 22. В нем стоит 22-ваттная компактная люминесцентная лампа с электронным ПРА. Есть два исполнения — со степенями защиты IP40 и IP44. Второй вариант годится для уличного монтажа. У цельного поликарбонатного корпуса есть крепления, с их помощью его легко и быстро устанавливают в подвеснойпотолок. Габаритные размеры — 96х172 мм. К сожалению, производитель не уточняет срок службы интегрированного источника света, но, думается, он не меньше 10000 часов. Фирма Ecola предлагает интересную модель серии GX53 с энергосберегающими лампами мощностью 9 и 11 Вт с цоколем GX53 — отсюда, вероятно, такое название серии. В отличие от предыдущего изделия в ней есть возможность менять источник света. Благодаря малым размерам, всего 75х27 мм, GX53 будет хорошим решением для подвесных и натяжных потолков, шкафов-купе и другой мебели. Известная всем компания Osram предлагает светильники Dulux Carre и Dulux Carre Sensor — идеальное решение для дачи, где требуется экономичное и надежное непрерывное освещение на открытом воздухе. Отличие второй модели от первой в дополнительном датчике освещенности для автоматического включения и выключения. Светильники рассчитаны на 9- и 11-ваттные лампы, причем модель на 11 Вт также доступна в двухламповом исполнении. Габаритные размеры от 200х200 мм до 270х270 мм, цвет корпуса белый.

Что касается светильников для индивидуальной подсветки мест работы или отдыха, то следует отметить настольные лампы марки «Космос» серий GX2101 и GX2105 с КЛЛ мощностью 11, 13 и 20 Вт. С металлическими направляющими, пластиковым рассеивателем, эффектного дизайна, они отлично подходят для мест, где подразумевается длительная зрительная работа.
