ГОСТ 10112-2001 Ключи гаечные двусторонние. Размеры комбинаций зевов
ГОСТ 10112-2001
(ИСО 1085-99)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ
РАЗМЕРЫ КОМБИНАЦИЙ ЗЕВОВ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 95 «Инструмент»
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 1085-99 «Инструмент монтажный для винтов и гаек. Двусторонние гаечные ключи. Размеры сочетаний зевов» и содержит дополнительные требования, отражающие потребности экономики страны
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 марта 2002 г. № 107-ст межгосударственный стандарт ГОСТ 10112-2001 (ИСО 1085-99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 10112-80
СОДЕРЖАНИЕ
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛЮЧИ ГАЕЧНЫЕ ДВУСТОРОННИЕ
Размеры комбинаций зевов
Double-ended wrenches. Size pairing
Дата введения 2003-01-01
1 Область применения
Настоящий стандарт распространяется на размеры комбинаций зевов гаечных двусторонних ключей.
Дополнительные требования, отражающие потребности экономики страны, указаны в приложениях Б и В.
Требования стандарта обязательные, кроме приложений Б и В.
2 Основные размеры
2.1 Ключи гаечные двусторонние следует изготовлять с размерами комбинаций зевов, указанными на рисунке 1 и в таблице 1.

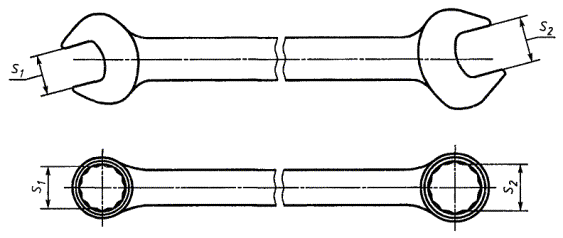

Рисунок 1
Таблица 1
В миллиметрах
|
S1´S2 |
S1´S2 |
S1´S2 |
|
3,2´4 |
11´13 |
27´30 |
|
4´5 |
13´15 |
30´34 |
|
5´5,5 |
13´16 |
34´36 |
|
5,5´7 |
15´16 |
36´41 |
|
7´8 |
16´18 |
41´46 |
|
8´10 |
18´21 |
46´50 |
|
10´11 |
21´24 |
50´55 |
|
10´13 |
24´27 |
55´60 |
2.2 Размеры комбинаций зевов двусторонних гаечных ключей менее предпочтительные для применения приведены в приложении А.
2.3 Размеры комбинаций зевов двусторонних гаечных ключей в дюймах приведены в приложении Б.
2.4 Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности, приведены в приложении В.
ПРИЛОЖЕНИЕ А
(обязательное)
Менее предпочтительные для применения размеры комбинаций зевов двусторонних гаечных ключей
Таблица А.1
В миллиметрах
|
S1´S2 |
S1´S2 |
S1´S2 |
|
6´7 |
16´17 |
24´26 |
|
8´9 |
17´19 |
24´30 |
|
12´13 |
18´19 |
25´28 |
|
12´14 |
19´22 |
27´29 |
|
13´14 |
19´24 |
27´32 |
|
13´17 |
20´22 |
30´32 |
|
14´15 |
21´22 |
30´36 |
|
14´17 |
21´23 |
32´34 |
|
15´18 |
22´24 |
32´36 |
ПРИЛОЖЕНИЕ Б
(обязательное)
Размеры комбинаций зевов двусторонних гаечных ключей в дюймах
Таблица Б.1
В дюймах
|
S1´S2 |
S1´S2 |
S1´S2 |
|
1/4´5/16 |
11/16´3/4 |
1 1/16´1 1/8 |
|
3/16´1/4 |
11/16´13/16 |
1 1/16´1 1/4 |
|
5/16´11/32 |
3/4´7/8 |
1 1/18´1 5/16 |
|
5/16´3/8 |
13/16´7/8 |
1 1/4´1 5/16 |
|
3/8´7/16 |
7/8´15/16 |
1 1/4´1 3/8 |
|
7/16´9/16 |
7/8´1 |
1 1/4´1 7/16 |
|
1/2´9/16 |
15/16´1 |
15/16 ´1 1/2 |
|
9/16´5/8 |
15/16´1 1/16 |
17/16´1 1/2 |
|
3/4´13/16 |
15/16´1 1/8 |
17/16´15/8 |
|
5/8´11/16 |
1´1 1/16 |
1 1/2´1 11/16 |
|
5/8´3/4 |
l´1 1/8 |
1 11/16´1 7/8 |
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности
Таблица В.1
В миллиметрах
|
S1´S2 |
S1´S2 |
|
2,5´3,2 |
11´14 |
|
3,2´5,5 |
17´22 |
|
9´11 |
22´27 |
|
10´12 |
65´70 |
|
11´12 |
75´80 |
Ключевые слова: гаечные двусторонние ключи, комбинации зевов
