ГОСТ 10337-80* Винты с цилиндрической головкой и сферой невыпадающие класса точности В. Конструкция и размеры
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И СФЕРОЙ НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В Конструкция и размеры Raised cheese-head non-falling-out screws, product grade В. Design and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по
стандартам от 7 июля
01.01.82
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
Издание с Изменением № 1, утвержденным в декабре
Настоящий стандарт распространяется на
винты с цилиндрической головкой и сферой невыпадающие класса точности В с
номинальным диаметром резьбы от 2,5 до
(Введено дополнительно, Изм. № 1).

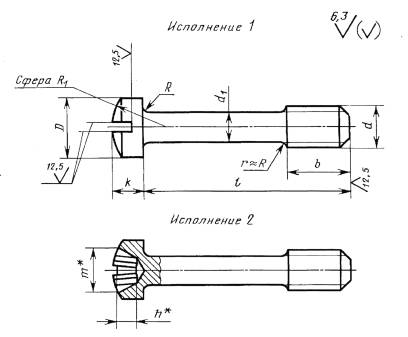

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
* Размер для справок.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
Диаметр стержня d1 (пред. откл.h13 ) |
1,6 |
2,0 |
2,8 |
3,5 |
4,0 |
5,5 |
7,0 |
9,0 |
|
|
Длина резьбы b |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
|
Диаметр головки D |
4,5 |
5,5 |
7,0 |
8,5 |
10,0 |
13,0 |
16,0 |
18,0 |
|
|
Высота головки k |
1,6 |
2,0 |
2,6 |
3,3 |
3,9 |
5,0 |
6,0 |
7,0 |
|
|
Радиус сферы R1 |
3,9 |
4,3 |
5,6 |
7,1 |
9,4 |
11,0 |
13,0 |
16,0 |
|
|
Радиус под головкой R, не более |
0,2 |
0,4 |
0,5 |
0,6 |
|||||
|
Номер крестообразного шлица |
1 |
2 |
3 |
4 |
|||||
|
Диаметр крестообразного шлица m |
2,5 |
2,8 |
4,3 |
4,6 |
6,3 |
7,5 |
9,7 |
10,7 |
|
|
Глубина крестообразного шлица h, не более |
1,2 |
1,5 |
2,0 |
2,3 |
2,5 |
3,7 |
4,6 |
5,6 |
|
|
Глубина вхождения калибра в крестообразный шлиц |
не более |
1,4 |
1,7 |
2,3 |
2,6 |
3,1 |
4,3 |
5,4 |
6,4 |
|
не менее |
1,1 |
1,4 |
1,8 |
2,1 |
2,6 |
3,8 |
4,9 |
5,9 |
|
Таблица 2
|
Длина винта l, мм |
Диаметр резьбы d, мм |
|||||||
|
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
6 |
|
|
- |
- |
- |
- |
- |
- |
|
8 |
|
|
|
- |
- |
- |
- |
- |
|
10 |
|
|
|
|
- |
- |
- |
- |
|
12 |
|
|
|
|
|
- |
- |
- |
|
(14) |
|
|
|
|
|
- |
- |
- |
|
16 |
|
|
|
|
|
- |
- |
- |
|
(18) |
|
|
|
|
|
- |
- |
- |
|
20 |
- |
|
|
|
|
- |
- |
- |
|
(22) |
- |
|
|
|
|
|
|
- |
|
25 |
- |
|
Стандартные длины |
|
|
|
||
|
(28) |
- |
|
|
|
|
|||
|
32 |
- |
|
|
|
|
|||
|
(36) |
- |
|
|
|
|
|
|
|
|
40 |
- |
|
|
|
|
|
|
|
|
(45) |
- |
|
|
|
|
|
|
|
|
50 |
- |
|
|
|
|
|
|
|
|
(55) |
- |
|
|
|
|
|
|
|
|
60 |
- |
|
|
|
|
|
|
|
|
(70) |
- |
- |
- |
|
|
|
|
|
|
80 |
- |
- |
- |
|
|
|
|
|
Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.
Пример условного
обозначения винта исполнения 1, диаметром
резьбы d =
Винт M8-6g×25.58 ГОСТ 10337-80
То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт 2M8-6g×25.88.35X.019 ГОСТ 10337-80
2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
2а, 2б. (Введены дополнительно, Изм. № 1).
3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.
(Измененная редакция, Изм. № 1).
4. Технические требования - по ГОСТ 1759.0-87.
5. Теоретическая масса винтов указана в приложении 1.
6. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
|
Длина винта l, мм |
Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм |
|||||||
|
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
6 |
0,282 |
0,431 |
- |
- |
- |
- |
- |
- |
|
8 |
0,314 |
0,481 |
1,113 |
- |
- |
- |
- |
_ |
|
10 |
0,345 |
0,531 |
1,209 |
2,122 |
- |
- |
- |
- |
|
12 |
0,377 |
0,581 |
1,306 |
2,273 |
3,515 |
- |
- |
- |
|
(14) |
0,409 |
0,631 |
1,403 |
2,424 |
3,712 |
- |
- |
- |
|
16 |
0,441 |
0,681 |
1,499 |
2,575 |
3,909 |
- |
- |
- |
|
(18) |
0,473 |
0,731 |
1,595 |
2,726 |
4,107 |
- |
- - |
- |
|
20 |
- |
0,781 |
1,691 |
2,877 |
4,304 |
- |
- |
- |
|
(22) |
- |
0,831 |
1,787 |
3,028 |
4,502 |
8,672 |
14,56 |
- |
|
25 |
- |
0,901 |
1,934 |
3,254 |
4,798 |
9,232 |
15,46 |
- |
|
(28) |
- |
0,971 |
2,079 |
3,481 |
5,094 |
9,793 |
16,37 |
26,62 |
|
32 |
- |
1,064 |
2,272 |
3,783 |
5,489 |
10,540 |
17,58 |
28,61 |
|
(36) |
- |
1,172 |
2,465 |
4,085 |
5,884 |
11,290 |
18,79 |
30,61 |
|
40 |
- |
1,271 |
2,658 |
4,387 |
6,278 |
12,040 |
19,99 |
32,61 |
|
(45) |
- |
1,395 |
2,920 |
4,764 |
6,772 |
12,970 |
21,60 |
35,10 |
|
50 |
- |
1,518 |
3,141 |
5,142 |
7,265 |
13,910 |
23,01 |
37,60 |
|
(55) |
- |
1,642 |
3,383 |
5,510 |
7,759 |
14,840 |
24,52 |
40,09 |
|
60 |
- |
1,765 |
3,624 |
5,897 |
8,252 |
15,780 |
26,03 |
43,08 |
|
70 |
- |
- |
- |
6,652 |
9,239 |
17,650 |
29,05 |
47,57 |
|
80 |
- |
- |
- |
7,407 |
10,220 |
19,520 |
32,07 |
52,56 |
Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
