ГОСТ 10342-80* Винты с цилиндрической головкой и шестигранным углублением под ключ невыпадающие класса точности В. Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ «ПОД КЛЮЧ» НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Cheese-head non-falling-out screws with hexagon socket
for «width across flats», product grade В.
Design and dimensions

ГОСТ
10342-80

Взамен
ГОСТ 10342-63

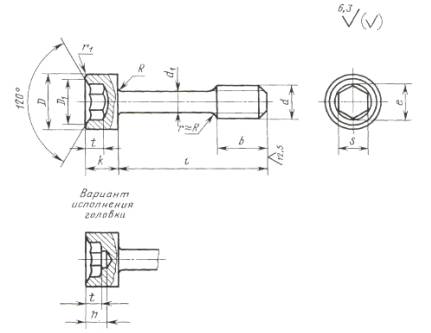

Номинальный диаметр резьбы d

6

8

10

12

16

Диаметр стержня d₁ (пред. откл. h13)

4,0

5,5

7,0

9,0

11,0

Длина резьбы b

8

10

12

16

20

Диаметр головки D (пред. откл. h13)

10,0

13,0

16,0

18,0

24,0

Высота головки k

6

8

10

12

16

Размер «под ключ» S

5

6

8

10

14

Диаметр описанной окружности l, не менее

5,8

6,9

9,2

11,5

16,2

Диаметр фаски D₁

6,1

7,2

9,7

12,0

16,7

Величина шестигранного углубления t

3,4

4,4

5,5

6,5

8,5

Глубина сверления h, не более

3,7

4,7

6,0

7,2

9,2

Радиус под головкой R, не более

0,4

0,5

0,6

0,8

Радиус r₁ или фаска С₁, не более

0,5

0,8

1,0

Длина винта l,
мм

Диаметр резьбы d, мм

6

8

10

12

16

(18)

-

-

-

-

20

-

-

-

-

(22)

-

-

25

-

-

(28)

-

32

Стандартные длины

-

(36)

-

40

-

(45)

-

50

(55)

60

(70)

-

80

-

Длина винта l,
мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

6

8

10

12

16

(18)

5,238

-

-

-

-

20

5,435

-

-

-

-

(22)

5,633

11,25

19,80

-

-

25

5,929

11,81

20,70

-

-

(28)

6,225

12,36

21,60

34,72

-

32

6,620

13,12

22,82

36,72

-

(36)

7,015

13,87

24,03

38,72

-

40

7,409

14,62

25,24

40,72

-

(45)

7,903

15,55

26,75

43,20

-

50

8,396

16,49

28,26

45,70

92,52

(55)

8,890

17,42

29,77

48,19

96,25

60

9,393

18,36

31,28

50,19

99,98

(70)

-

20,23

34,30

55,68

107,40

80

-

22,10

37,32

60,67

114,80
