ГОСТ Р ИСО 10513-2009 Гайки шестигранные самостопорящиеся цельнометаллические типа 2 с мелким шагом резьбы. Классы прочности 8, 10 и 12
|
ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
||
|
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ российскойФЕДЕРАЦИИ |
ГОСТ Р ИСО 10513- 2009 |
ГАЙКИ ШЕСТИГРАННЫЕ
САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ТИПА 2 С МЕЛКИМ
ШАГОМ РЕЗЬБЫ
Классы прочности 8, 10 и 12
ISO 10513:1997
Prevailing torque type, (all-metal
hexagon nuts), style 2,
with metric fine pitch thread - Property
classes 8,10 and 12
(IDT)
|
|
Москва Стандартинформ 2009 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня
4 Настоящий стандарт идентичен международному стандарту ИСО 10513:1997 «Гайки шестигранные цельнометаллические самостопорящиеся, тип 2, с метрической мелкой резьбой. Классы качества 8, 10 и 12» (ISO 10513:1997 «Prevailing torque type all-metal hexagon nuts, style 2, with metric fine pitch thread - Property classes 8, 10 and 12»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в приложении А
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуются в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Содержание
|
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ТИПА 2 С МЕЛКИМ ШАГОМ РЕЗЬБЫ Классы прочности 8, 10 и 12 Prevailing torque type all-metal hexagon nuts, style 2, with fine pitch thread. Property classes 8, 10 and 12 |
Дата введения - 2010-01-01
1 Область применения
Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек типа 2 и мелким шагом резьбы с номинальными диаметрами резьбы d от 8 до
Размеры гаек соответствуют размерам, указанным в ИСО 8674, за исключением размеров mw и hmax.
В особых случаях, когда требуются другие требования, чем установленные в данном стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 225:1983 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров
ИСО 261:1998 Резьбы метрические ИСО общего назначения. Общий план
ИСО 965-2:1998 Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности
ИСО 2320:2008 Гайки стальные самостопорящиеся. Механические и функциональные свойства
ИСО 3269:2000 Изделия крепежные. Приемочный контроль
ИСО 4042:1999 Изделия крепежные. Электролитические покрытия
ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С
ИСО 6157-2:1995 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
ИСО 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек
3 Размеры

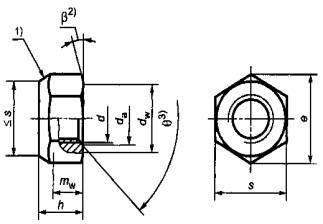

Размеры шестигранной гайки указаны на рисунке 1 и в таблице 1. Символы и их обозначения установлены в ИСО 225.
1) Форма обжатого участка по выбору изготовителя.
2) β = 15°...30°
3) θ = 90°...120°
Рисунок 1 - Гайка шестигранная
Таблица 1
Размеры в миллиметрах
|
Резьба d´Р1) |
М8´1 |
М10´1 |
М12´1,25 |
(М14´1,5)2) |
М16´1,5 |
М20´1,5 |
М24´2 |
М30´2 |
М36´3 |
|
|
da |
не более |
8,75 |
10,8 |
13 |
15,1 |
17,3 |
21,6 |
25,9 |
32,4 |
38,9 |
|
не менее |
8,00 |
10,0 |
12 |
14,0 |
16,0 |
20,9 |
24,0 |
30,0 |
36,0 |
|
|
dw, не менее |
11,63 |
14,63 |
16,63 |
19,64 |
22,49 |
27,7 |
33,25 |
42,75 |
51,11 |
|
|
е, не менее |
14,38 |
17,77 |
20,03 |
23,36 |
26,75 |
32,95 |
39,55 |
50,85 |
60,79 |
|
|
h |
не более |
8,00 |
10,00 |
12,00 |
14,1 |
16,4 |
20,3 |
L23,9 |
30,0 |
36,0 |
|
не менее |
7,14 |
8,94 |
11,57 |
13,4 |
15,7 |
19,0 |
22,6 |
27,3 |
33,1 |
|
|
mw3), не менее |
5,15 |
6,43 |
8,3 |
9,68 |
11,28 |
13,52 |
16,16 |
19,44 |
23,52 |
|
|
s |
не более |
13,00 |
16,00 |
18,00 |
21,00 |
24,00 |
30,00 |
36 |
46 |
55,0 |
|
не менее |
12,73 |
15,73 |
17,73 |
20,67 |
23,67 |
29,16 |
35 |
45 |
53,8 |
|
|
1) Р - шаг резьбы. 2) Размеры гаек, заключенные в скобки, применять не рекомендуется. 3) Минимальная высота зацепления ключом. |
||||||||||
4 Технические требования
Технические требования приведены в таблице 2.
Таблица 2
|
Материал |
Сталь |
||||
|
Общие требования |
Обозначение стандарта |
ИСО 8992 |
|||
|
Резьба |
Допуск |
6Н |
|||
|
Обозначение стандартов |
ИСО 261, ИСО 965-2 |
||||
|
Механические и функциональные свойства |
Класс точности |
8 |
10 |
12 |
|
|
Тип, соответствующий механическим свойствам1) |
d ≤
|
d ≤
|
Тип 2 |
d ≤
16 мм2) |
|
|
Обозначение стандарта |
ИСО 2320 |
||||
|
Предельные
раз- |
Класс точности |
d ≤ 16 мм: А |
|||
|
Обозначение стандарта |
ИСО 4759-1 |
||||
|
Поверхность |
После изготовления |
||||
|
Требования к гальванической защите поверхности по ИСО 4042. Иные требования к гальванической или другой защите поверхности должны согласовываться между заказчиком и поставщиком. Предельные значения для дефектов поверхности установлены в ИСО 6157-2. |
|||||
|
Приемочный контроль |
По ИСО 3269 |
||||
|
1) Гайки по настоящему стандарту (относительно высоты hmin) соответствуют типу 2. Так как ИСО 2320 не устанавливает механические свойства для всех классов прочности и размеров, которые приведены в этом стандарте, в некоторых случаях гайки следует проверять согласно типу 1. 2) Для d > |
|||||
5 Обозначение
Пример условного обозначения гайки самостопорящейся цельнометаллической типа 2 с резьбой М12´1,5 и классом прочности 8:
Гайка шестигранная М12´1,5-8 - ГОСТ Р ИСО 10513-2009
Приложение А
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным
стандартам Российской Федерации
Таблица А.1
|
Обозначение ссылочного международного стандарта |
Обозначение и наименование соответствующего национального стандарта |
|
ИСО 225:1983 |
* |
|
ИСО 261:1998 |
ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги |
|
ИСО 965-2:1998 |
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором |
|
ИСО 2320-2008 |
ГОСТ Р ИСО 2320-2009 Гайки стальные самостопорящиеся. Механические и функциональные свойства |
|
ИСО 3269-2000 |
ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль |
|
ИСО 4042-1999 |
ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия |
|
ИСО 4759-1:2000 |
ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С |
|
ИСО 6157-2:1995 |
ГОСТ Р ИСО 6157-2-2009 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки |
|
ИСО 8992:2005 |
* |
|
*Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. |
|
Ключевые слова: гайки самостопорящиеся, технические требования, обозначения
