ГОСТ 10606-72* Гайки шестигранные корончатые с диаметром резьбы свыше 48 мм класса точности В. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ КОРОНЧАТЫЕ С ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ
48 мм |
ГОСТ Взамен |
|
Конструкция и размеры |
|
|
Hexagon castle nuts with thread diameter over 48 mm (Product grade B). Design and dimensions |
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1972 г. № 1709 дата введения установлена
01.01.74
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
Издание 2006 г. с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1986 г. (ИУС 9-80, 4-87).
1. Настоящий стандарт распространяется на шестигранные корончатые гайки общего назначения класса точности В с диаметром резьбы свыше 48 мм.
(Измененная редакция, Изм. № 2).

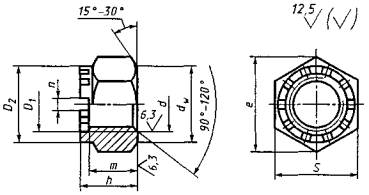

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы d |
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
|
dw, не менее |
74,9 |
79,4 |
88,9 |
98,4 |
103,2 |
107,9 |
122,0 |
136,2 |
145,7 |
169,5 |
188,2 |
212,0 |
|
|
Шаг резьбы |
крупный |
5,0 |
5,5 |
6,0 |
|
|
|
|
|
|
|
|
|
|
мелкий |
3,0 |
4,0 |
6,0 и 4,0 |
||||||||||
|
Размер «под ключ» S (пред. откл. по h15) |
80 |
85 |
95 |
105 |
110 |
115 |
130 |
145 |
155 |
180 |
200 |
225 |
|
|
Высота h (пред. откл. по h15) |
54 |
57 |
66 |
73 |
76 |
79 |
92 |
100 |
108 |
124 |
136 |
152 |
|
|
Диаметр описанной окружности e, не менее |
89,0 |
94,5 |
105,8 |
117,1 |
122,7 |
128,4 |
145,1 |
162,0 |
173,3 |
201,6 |
223,8 |
252,1 |
|
|
Наружный диаметр коронки D2 (пред. откл. по h15) |
70 |
75 |
85 |
95 |
100 |
105 |
120 |
135 |
140 |
160 |
180 |
200 |
|
|
Внутренний диаметр коронки D1 (пред. откл. по Н16) |
55 |
60 |
70 |
75 |
80 |
85 |
95 |
105 |
115 |
130 |
145 |
165 |
|
|
Число прорезей |
10 |
||||||||||||
|
Ширина прорези n (пред. откл. по H14) |
10 |
12 |
14 |
18 |
|||||||||
|
Расстояние от опорной поверхности до основания прорези т (пред. откл. по h15) |
42 |
45 |
51 |
58 |
61 |
64 |
72 |
80 |
88 |
100 |
112 |
128 |
|
|
Размер шплинта для гаек (рекомендуемый) |
8×90 |
10×90 |
10×100 |
10×100 |
10×125 |
13×140 |
13×160 |
16×180 |
16×200 |
16×220 |
|||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки диаметром резьбы d = 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 02, без покрытия:
Гайка М56 - 6Н.02 ГОСТ 10606-72
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм:
Гайка Гайка М56×4 - 6Н.07.019 ГОСТ 10606-72
(Измененная редакция, Изм. № 1, 2).
3. (Исключен, Изм. № 2).
4. Технические требования - по ГОСТ 18126-94.
5. Теоретическая масса гаек дана в приложении 1.
6. (Исключен, Изм. № 2).
Справочное
|
Шаг резьбы, мм |
Теоретическая масса гайки, кг ≈, при номинальном диаметре резьбы d, мм |
|||||||||||
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
|
Крупный - 5,0; 5,5 и 6,0 |
1,28 |
1,51 |
2,10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Мелкий - 3,0 и 4,0 |
1,25 |
1,48 |
2,05 |
2,80 |
3,18 |
3,60 |
5,27 |
7,32 |
8,63 |
13,57 |
18,51 |
25,80 |
|
Мелкий - 6,0 |
- |
- |
- |
2,86 |
3,26 |
3,68 |
5,37 |
7,44 |
8,78 |
13,77 |
18,76 |
26,13 |
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
