ГОСТ 10607-94 Гайки шестигранные низкие (с фаской) с диаметром резьбы свыше 48 мм класса точности В. Технические условия
ГОСТ 10607-94
(ИСО
4035-86)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ (С ФАСКОЙ) С
ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ 48 мм КЛАССА ТОЧНОСТИ В
Технические условия
Межгосударственный совет
по стандартизации, метрологии и сертификации
Минск
Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 6 от 21 октября 1994 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Белстандарт |
|
Республика Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
Настоящий стандарт представляет собой полный аутентичный текст ИСО 4035-86 «Гайки шестигранные низкие (с фаской) классов А и В» в части гаек с диаметром резьбы 52, 56 и 64 мм класса точности В и содержит дополнительные требования, отражающие потребности народного хозяйства
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 10 октября 1995 г. № 525 межгосударственный стандарт ГОСТ 10607-94 (ИСО 4035-86) введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1996 г.
4 ВЗАМЕН ГОСТ 10607-72
5 ПЕРЕИЗДАНИЕ
Содержание
ГОСТ 10607-94
(ИСО 4035-86)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ (С ФАСКОЙ) С ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ 48 мм КЛАССА ТОЧНОСТИ В Технические условия Hexagon thin nuts (chamfered) with thread diameter over 48 mm. Product grade B. Specifications |
Дата введения 1996-01-01
1 Область применения
Настоящий стандарт распространяется на шестигранные низкие гайки с диаметрами резьбы от 52 до 150 мм, класса точности В.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 9150-2002 (ИСО 68-1-98) Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ 18126-94 Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия
ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
3 Размеры

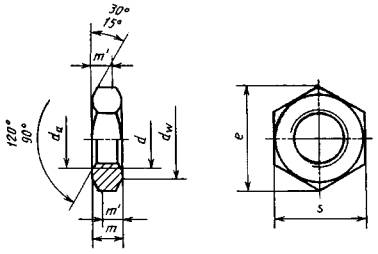

Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.
Пример условного обозначения гайки диаметром резьбы 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:
Гайка М 56.05.019 ГОСТ 10607-94
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 21, из стали марки 12Х18Н9Т без покрытия:
Гайка М 56×4.21.12Х18Н9Т ГОСТ 10607-94
мм
|
Резьба d |
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
|
|
P |
крупный |
5,0 |
5,5 |
6,0 |
- |
- |
- |
- |
- |
|
- |
- |
- |
|
мелкий |
3,0 |
4,0 |
6,0 или 4,0 |
||||||||||
|
da |
мин. |
52 |
56 |
64 |
72 |
76 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
|
макс. |
56,2 |
60,5 |
69,1 |
77,8 |
82,1 |
86,4 |
97,2 |
108,0 |
118,8 |
135,0 |
151,2 |
162,0 |
|
|
dw |
мин. |
74,2 |
78,7 |
88,2 |
97,7 |
102,4 |
107,2 |
121,1 |
135,4 |
144,9 |
168,6 |
187,2 |
211,0 |
|
e |
мин. |
88,25 |
93,56 |
104,86 |
116,16 |
121,81 |
127,46 |
144,08 |
161,03 |
172,33 |
200,58 |
222,72 |
250,97 |
|
m |
макс. |
26 |
28 |
32 |
36 |
38 |
40 |
45 |
50 |
55 |
62,5 |
70 |
75 |
|
мин. |
24,7 |
26,7 |
30,4 |
34,4 |
36,4 |
38,4 |
43,4 |
48,4 |
53,1 |
60,6 |
68,1 |
73,1 |
|
|
m' |
мин. |
19,8 |
21,4 |
24,3 |
27,5 |
29,1 |
30,7 |
34,7 |
38,7 |
42,5 |
48,5 |
54,5 |
58,5 |
|
S |
ном.-макс. |
80 |
85 |
95 |
105 |
110 |
115 |
130 |
145 |
155 |
180 |
200 |
225 |
|
мин. |
78,1 |
82,8 |
92,8 |
102,8 |
107,8 |
112,8 |
127,5 |
142,5 |
152,5 |
177,5 |
197,1 |
222,1 |
|
|
Примечание - Размеры гаек, заключенные в скобки, применять не рекомендуется. |
|||||||||||||
4 Технические требования
Таблица 2
|
Материал |
Углеродистая сталь |
Коррозионно-стойкая сталь |
|
|
Общие технические требования |
ГОСТ 18126 |
||
|
Резьба |
Размеры |
Профиль и основные размеры |
|
|
Стандарт |
ГОСТ 9150, ГОСТ 24705 |
||
|
Допуски |
6Н |
||
|
Стандарт |
ГОСТ 16093 |
||
|
Механические свойства |
Группа |
02, 04, 05, 06, 07 |
11, 21, 23, 25 |
|
Стандарт |
ГОСТ 18126 |
||
|
Допуски |
Класс точности |
В |
|
|
Стандарт |
ГОСТ 1759.1 |
||
|
Окончательная обработка поверхности изделия |
Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Покрытия - по ГОСТ 18126 |
||
|
Приемка |
ГОСТ 17769 |
||
|
Маркировка и упаковка |
ГОСТ 18126, ГОСТ 18160 |
||
Теоретическая масса гаек указана в приложении А.
ПРИЛОЖЕНИЕ А
(справочное)
МАССА СТАЛЬНЫХ ГАЕК
|
Шаг резьбы, мм |
Теоретическая масса гайки, кг ≈, при поминальном диаметре резьбы d, мм |
|||||||||||
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
|
Крупный - 5,0; 5,5 и 6,0 |
0,69 |
0,91 |
1,25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Мелкий - 3,0 и 4,0 |
0,67 |
0,88 |
1,22 |
1,59 |
1,72 |
2,12 |
3,05 |
4,22 |
5,08 |
7,67 |
10,10 |
14,40 |
|
Мелкий - 6,0 |
- |
- |
- |
1,63 |
1,76 |
2,17 |
3,12 |
4,30 |
5,16 |
7,79 |
10,30 |
14,60 |
Ключевые слова: крепежные изделия, гайки, шестигранные гайки, технические требования, размеры, обозначения, теоретическая масса.
