ГОСТ 11074-93 Винты установочные с плоским концом и шестигранным углублением под ключ классов точности А и В. Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ И ШЕСТИГРАННЫМ
УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Республика Кыргызстан

Республика Молдова

Российская Федерация

Республика Таджикистан

Туркменистан

Украина

Белстандарт

Кыргызстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Туркменглавгосинспекция

Госстандарт Украины

Предисловие

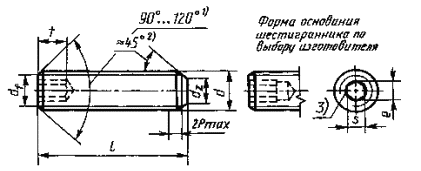

1. Размеры

2. Технические требования

3. Обозначение

ПРИЛОЖЕНИЕ (справочное)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ И
ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Hexagonal socket flat-point set screws. Product grades A and В.
Specifications

ГОСТ
11074-93

(ИСО 4026-77)

Номинальный диаметр резьбы d

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

Шаг резьбы Р

0,35

0,4

0,45

0,5

0,7

0,8

1,0

1,25

1,5

1,75

2,0

2,5

3,0

d_z

макс.

0,8

1,0

1,5

2,0

2,5

3,5

4,0

5,5

7,0

8,5

12,0

15,0

18,0

мин.

0,55

0,75

1,25

1,75

2,25

3,2

3,7

5,2

6,64

8,14

11,57

14,57

17,57

d_f

Внутренний диаметр резьбы

е

мин.¹⁾

0,803

1,003

1,427

1,73

2,30

2,87

3,44

4,58

5,72

6,86

9,15

11,43

13,72

S

номин.

0,7

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

мин.

0,711

0,889

1,270

1,520

2,020

2,520

3,020

4,020

5,020

6,020

8,025

10,026

12,032

макс.

0,724

0,902

1,295

1,545

2,045

2,560

3,080

4,095

5,095

6,095

8,115

10,115

12,142

t_мин

²⁾

0,7

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

10,0

³⁾

1,5

1,7

2,0

2,0

2,5

3,0

3,5

5,0

6,0

8,0

10,0

12,0

15,0

l

Класс точности

А

В

но-
мин.

мин.

макс.

мин.

макс.

2

1,8

2,2

1,5

2,5

2,5

2,3

2,7

2,0

3,0

3

2,8

3,2

2,5

3,5

4

3,7

4,3

3,4

4,6

5

4,7

5,3

4,4

5,6

6

5,7

6,3

5,4

6,6

8

7,7

8,3

7,3

8,7

10

9,7

10,3

9,3

10,7

12

11,6

12,3

11,1

12,9

Стандартные длины

16

15,6

16,3

15,1

16,9

20

19,5

20,4

18,9

21,0

25

24,5

25,4

23,9

26,0

30

29,5

30,4

28,9

31,0

35

34,5

35,5

33,7

36,2

40

39,5

40,5

38,7

41,2

45

44,5

45,5

43,7

46,2

50

49,5

50,5

48,7

51,2

55

54,4

55,6

53,5

56,2

60

59,4

60,6

58,5

61,5

70

69,4

70,6

68,5

71,5

80

79,4

80,6

78,5

81,5

90

89,3

90,7

88,2

91,7

100

99,3

100,7

98,2

101,7

^1} e_мин ≈ 1,14 мин, за исключением размеров M1.6, М2 и М2,5.

²⁾ Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

³⁾ Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

Материал

Сталь

Коррозионностойкая сталь

Цветные сплавы

Резьба

Поле допуска

5g6g для класса 45Н; для других классов 6g

Стандарт

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н
33 Н, 45 Н

21-26

31-35

Стандарты

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А, В

Стандарты

ГОСТ 1759.1

Поверхность изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303

Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным пропитанным маслом, или без покрытия.

Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем

Приемка

Правила приемки - ГОСТ 17769

Методы контроля

Размеры, отклонения формы и расположения поверхностей - по ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 25556

ГОСТ 1759.0

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

Длина
l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

2

0,026

0,032

0,033

0,039

2,5

0,028

0,042

0,045

0,054

0,065

3

0,036

0,043

0,058

0,069

0,085

4

0,052

0,063

0,072

0,085

0,126

5

0,068

0,083

0,097

0,115

0,143

6

0,084

0,103

0,122

0,145

0,400

8

0,108

0,143

0,172

0,205

0,550

0,87

1,21

10

0,183

0,222

0,265

0,710

1,11

1,56

12

0,272

0,325

0,860

1,36

1,91

3,30

16

0,445

1,170

1,86

2,61

4,57

7,05

9, 62

20

1,480

2,35

3,33

5,85

9,06

12,54

22,2?

25

2,97

4,20

7,44

11,58

16,25

28,95

44,34

30

5,08

9,03

14,08

19,87

35,09

54,69

75,72

35

10,63

16,60

23,48

42,25

65,10

90,09

40

12,22

19,12

27,10

48,95

75,52

105,16

45

13,81

21,64

30,80

55,60

85,97

120,13

50

15,41

24,15

34,42

62,31

96,38

135,11

55

26,57

38,03

68,94

106,82

, 150,08

60

29,08

41,73

75,60

117,25

165,05

70

34,11

48,96

88,96

138,08

195,09

80

56,29

102,29

158,88

225,03

90

115,59

179,71

255,07

100

200,57

286,08

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни.

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.301-86

2

ГОСТ 9.303-84

2

ГОСТ 1759.0-87

2

ГОСТ 1759.1-82

2

ГОСТ 1759.2-82

2

ГОСТ 16093-2004

2

ГОСТ 17769-83

2

ГОСТ 18160-72

2

ГОСТ 24705-2004

2

ГОСТ 25556-82

2
