ГОСТ 12460-67* Гайки с контрящим винтом. Конструкция
ГОСТ 12460-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ С КОНТРЯЩИМ ВИНТОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ С КОНТРЯЩИМ ВИНТОМ Конструкция Nuts with lock screws. Design |
ГОСТ 12460-67* Взамен MH 5433-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г. Дата введения установлена
01.07.67
Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия
1. Конструкция и размеры гаек с контрящим винтом должны соответствовать черт. 1 и табл. 1.

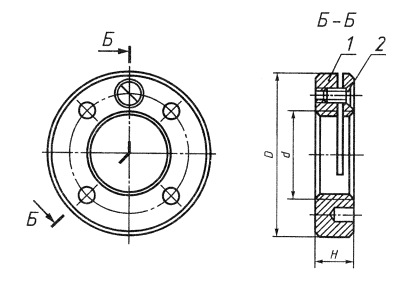

Черт. 1
Таблица 1
Размеры, мм
|
Обозначения гаек |
Применяемость |
d |
D |
Н |
Масса, кг, не более |
Деталь 1. Гайка |
Деталь 2. Винт ГОСТ 17475-80 |
|
Количество |
|||||||
|
1 |
1 |
||||||
|
Обозначения деталей |
|||||||
|
7003-0131 |
|
М12 × 1,25 |
36 |
10 |
0,072 |
7003-0131/001 |
B.M4-6g × 8.66.05 |
|
0132 |
|
М14 × 1,5 |
38 |
0,077 |
0132/001 |
||
|
0133 |
|
М16 × 1,5 |
40 |
0,083 |
0133/001 |
||
|
0134 |
|
М18 × 1,5 |
42 |
0,089 |
0134/001 |
||
|
0135 |
|
М20 × 1,5 |
44 |
0,095 |
0135/001 |
||
|
0136 |
|
М22 х1,5 |
46 |
0,101 |
0136/001 |
||
|
0137 |
|
М24 × 1,5 |
48 |
0,107 |
0137/001 |
||
|
0138 |
|
М27 × 1,5 |
52 |
0,122 |
0138/001 |
||
|
0139 |
|
М30 × 1,5 |
57 |
12 |
0,175 |
0139/001 |
B.M5-6g × 10.66.05 |
|
0140 |
|
М33 × 1,5 |
60 |
0,187 |
0140/001 |
||
|
0141 |
|
М36 × 1,5 |
64 |
0,209 |
0141/001 |
||
|
0142 |
|
М39 × 1,5 |
67 |
0,218 |
0142/001 |
||
|
0143 |
|
М42 × 1,5 |
70 |
0,234 |
0143/001 |
||
|
0144 |
|
М45 × 1,5 |
75 |
0,268 |
0144/001 |
||
|
0145 |
|
М48 × 1,5 |
75 |
0,247 |
0145/001 |
||
|
0146 |
|
М52 × 1,5 |
80 |
0,275 |
0146/001 |
||
|
0147 |
|
М56 × 2 |
90 |
16 |
0,492 |
0147/001 |
B.M6-6g × 14.66.05 |
|
0148 |
|
М60 × 2 |
95 |
0,548 |
0148/001 |
||
|
0149 |
|
М64 × 2 |
98 |
0,546 |
0149/001 |
||
|
0150 |
|
М68 × 2 |
100 |
0,533 |
0150/001 |
||
|
0151 |
|
М72 × 2 |
105 |
0,579 |
0151/001 |
||
|
0152 |
|
М76 × 2 |
ПО |
0,626 |
0152/001 |
||
|
0153 |
|
М80 × 2 |
122 |
18 |
0,947 |
0153/001 |
B.M8-6g × 16.66.05 |
|
0154 |
|
М85 × 2 |
126 |
0,966 |
0154/001 |
||
|
0155 |
|
М90 × 2 |
132 |
1,039 |
0155/001 |
||
|
0156 |
|
М95 × 2 |
137 |
1,081 |
0156/001 |
||
|
7003-0157 |
|
М100 × 2 |
142 |
1,133 |
7003-0157/001 |
||
Пример условного обозначения гайки с контрящим винтом диаметром резьбы d = M12 × 1,25:
Гайка 7003-0131 ГОСТ 12460-67
(Измененная редакция, Изм. № 1, 2).
1a. Конструкция и размеры гайки (деталь 2) должны соответствовать черт. 2 и табл. 2.

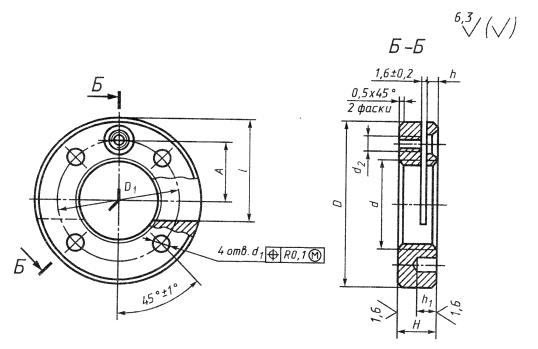

Черт. 2
Таблица 1
Размеры, мм
|
Обозначения гаек |
d |
D (поле допуска h13) |
D1 |
H |
d1(поле допуска Н12) |
d2 |
А |
l |
h |
h1 |
Масса, кг, не более |
|
7003-0131/001 |
М12 × 1,25 |
36 |
24 |
10 |
3,5 |
М4 |
12,0 |
20 |
2,5 |
5,0 |
0,071 |
|
0132/001 |
М14 × 1,5 |
38 |
13,0 |
22 |
0,077 |
||||||
|
0133/001 |
М16 × 1,5 |
40 |
27 |
14,0 |
24 |
0,082 |
|||||
|
0134/001 |
М18 × 1,5 |
42 |
30 |
15,0 |
24 |
0,088 |
|||||
|
0135/001 |
М20 × 1,5 |
44 |
34 |
4,0 |
16,0 |
26 |
0,094 |
||||
|
0136/001 |
М22 × 1,5 |
46 |
17,0 |
27 |
0,101 |
||||||
|
0137/001 |
М24 × 1,5 |
48 |
18,0 |
30 |
0,106 |
||||||
|
0138/001 |
М27 × 1,5 |
52 |
38 |
4,5 |
20,0 |
32 |
6,5 |
0,122 |
|||
|
0139/001 |
М30 × 1,5 |
57 |
42 |
12 |
М5 |
22,0 |
35 |
3,0 |
7,0 |
0,173 |
|
|
0140/001 |
М33 × 1,5 |
60 |
48 |
23,5 |
36 |
0,185 |
|||||
|
0141/001 |
М36 × 1,5 |
64 |
25,0 |
38 |
0,207 |
||||||
|
0142/001 |
М39 × 1,5 |
67 |
56 |
6,0 |
26,5 |
40 |
0,216 |
||||
|
0143/001 |
М42 × 1,5 |
70 |
28,0 |
42 |
0,232 |
||||||
|
0144/001 |
М45 × 1,5 |
75 |
64 |
30,0 |
45 |
0,260 |
|||||
|
0145/001 |
М48 × 1,5 |
75 |
30,0 |
45 |
0,245 |
||||||
|
7003-0146/001 |
М52 × 1,5 |
80 |
33,0 |
48 |
0,273 |
||||||
|
7003-0147/001 |
М56 × 2 |
90 |
72 |
16 |
8,0 |
М6 |
36,5 |
53 |
4,0 |
7,0 |
0,489 |
|
0148/001 |
М60 × 2 |
95 |
80 |
39,0 |
57 |
8,0 |
0,545 |
||||
|
0149/001 |
М64 × 2 |
98 |
41,0 |
60 |
0,543 |
||||||
|
0150/001 |
М68 × 2 |
100 |
42,0 |
|
0,530 |
||||||
|
0151/001 |
М72 × 2 |
105 |
90 |
9,0 |
44,0 |
63 |
11 |
0,576 |
|||
|
0152/001 |
М76 × 2 |
110 |
47,0 |
65 |
|
0,623 |
|||||
|
0153/001 |
М80 × 2 |
122 |
100 |
18 |
М8 |
51,0 |
71 |
5,0 |
0,941 |
||
|
0154/001 |
М85 × 2 |
126 |
110 |
53,0 |
73 |
0,960 |
|||||
|
0155/001 |
М90 × 2 |
132 |
55,0 |
76 |
6,0 |
1,035 |
|||||
|
0156/001 |
М95 × 2 |
137 |
120 |
58,0 |
80 |
1,143 |
|||||
|
7003-0157/001 |
М100 × 2 |
142 |
60,5 |
82 |
1,127 |
Пример условного обозначения гайки размером d = М12 × 1,25:
Гайка 7003-0131/001 ГОСТ 12460-67
(Введен дополнительно, Изм. № 2).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость - 32,0 . . . 36,5 HRCэ.
(Измененная редакция, Изм. № 2).
За. Сквозные отверстия под крепежные детали - по ГОСТ 11284-75.
За. Опорные поверхности под крепежные детали - по ГОСТ 12876-67.
За, 36. (Введены дополнительно, Изм. № 1).
4. Неуказанные предельные
отклонения размеров: Н14, hl4, ±
(Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы 6Н по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1, 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. № 1).
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(Измененная редакция, Изм. № 2).
9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.3-83, 1759.5-87.
10. Упаковка и маркировка - по ГОСТ 18160-72.
(Измененная редакция, Изм. № 1).
11. Пример применения гаек указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

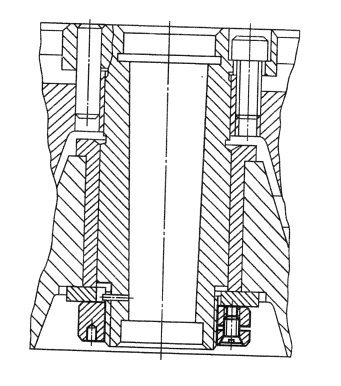

ПРИМЕР ПРИМЕНЕНИЯ ГАЕК
