ГОСТ 12463-67* Винты нажимные с рукояткой звездообразной. Конструкция
ГОСТ 12463-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ Конструкция Pressure screws with star handle. Design |
ГОСТ 12463-67* Взамен MH 5409-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г
|
Дата введения установлена |
01.07.67 |
Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

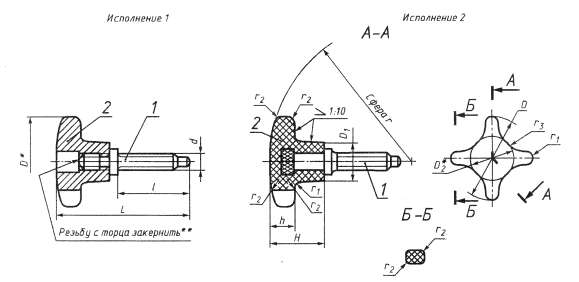

1. Конструкция и размеры нажимных винтов с звездообразной рукояткой должны соответствовать черт. 1 и табл. 1 и 2.
* Размер для справок.
** Допускается при сборке винта (деталь Г) и рукоятки (деталь 2) вместо кернения смазывать винт эпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.
Черт. 1
Таблица 1
|
Обозначения винтов |
Применяемость |
Исполнение |
d |
l |
D |
D1 |
D2 |
L |
Н |
h |
r |
r1 |
r2 |
r3 |
|
7006-0121 |
|
1 |
М6 |
25 |
32 |
- |
- |
48 |
- |
- |
- |
- |
- |
- |
|
0122 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0123 |
|
1 |
32 |
- |
- |
55 |
- |
- |
- |
- |
- |
- |
||
|
0124 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0125 |
|
1 |
40 |
- |
- |
63 |
- |
- |
- |
- |
- |
- |
||
|
0126 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0127 |
|
1 |
М8 |
32 |
40 |
- |
- |
60 |
- |
- |
- |
- |
- |
- |
|
0128 |
|
2 |
14 |
21 |
25 |
12 |
60 |
3,0 |
2,0 |
14,5 |
||||
|
0129 |
|
1 |
40 |
- |
- |
68 |
- |
- |
- |
- |
- |
- |
||
|
0130 |
|
2 |
14 |
21 |
25 |
12 |
60 |
3,0 |
2,0 |
14,5 |
||||
|
0131 |
|
1 |
50 |
- |
- |
78 |
- |
- |
- |
- |
- |
- |
||
|
0132 |
|
2 |
14 |
21 |
25 |
12 |
60 |
3,0 |
2,0 |
14,5 |
||||
|
0133 |
|
1 |
М10 |
40 |
50 |
- |
- |
75 |
|
- |
- |
- |
- |
- |
|
0134 |
|
2 |
18 |
25 |
32 |
14 |
70 |
4,0 |
2,5 |
16 |
||||
|
0135 |
|
1 |
50 |
- |
- |
85 |
- |
- |
- |
- |
- |
- |
||
|
0136 |
|
2 |
18 |
25 |
32 |
14 |
70 |
4,0 |
2,5 |
16 |
||||
|
0137 |
|
1 |
60 |
- |
- |
95 |
- |
- |
- |
- |
- |
- |
||
|
0138 |
|
2 |
18 |
25 |
32 |
14 |
70 |
4,0 |
2,5 |
16 |
||||
|
0139 |
|
1 |
М12 |
62 |
- |
- |
103 |
- |
- |
- |
- |
- |
- |
|
|
0140 |
|
2 |
20 |
32 |
40 |
17 |
80 |
5,0 |
3,0 |
21 |
||||
|
0141 |
|
1 |
80 |
- |
- |
123 |
- |
- |
- |
- |
- |
- |
||
|
0142 |
|
2 |
20 |
32 |
40 |
17 |
80 |
5,0 |
3,0 |
21 |
||||
|
0143 |
|
1 |
100 |
- |
- |
143 |
- |
- |
- |
- |
- |
- |
||
|
7006-0144 |
|
2 |
20 |
32 |
40 |
17 |
80 |
5,0 |
3,0 |
21 |
Таблица 2
|
Обозначения винтов |
Исполнение |
Масса, кг |
Дет. 1. Винт |
Деталь 2. Рукоятка |
|
|
А 31.0105.01-89 |
- |
||||
|
Количество |
|||||
|
1 |
1 |
||||
|
Обозначения деталей |
|||||
|
7006-0121 |
1 |
0,048 |
7006-0121/001 |
7061-0283 |
- |
|
0122 |
2 |
0,020 |
0122/001 |
- |
7006-0122/002 |
|
0123 |
1 |
0,050 |
0123/001 |
7061-0283 |
- |
|
0124 |
2 |
0,021 |
0124/001 |
- |
7006-0124/002 |
|
0125 |
1 |
0,052 |
0125/001 |
7061-0283 |
- |
|
0126 |
2 |
0,023 |
0126/001 |
- |
7006-0126/002 |
|
0127 |
1 |
0,077 |
0127/001 |
7061-0286 |
- |
|
0128 |
2 |
0,039 |
0128/001 |
- |
7006-0128/002 |
|
0129 |
1 |
0,081 |
0129/001 |
7061-0286 |
- |
|
0130 |
2 |
0,042 |
0130/001 |
- |
7006-0130/002 |
|
0131 |
1 |
0,085 |
0131/001 |
7061-0286 |
- |
|
0132 |
2 |
0,046 |
0132/001 |
- |
7006-0132/002 |
|
0133 |
1 |
0,142 |
0133/001 |
7061-0289 |
- |
|
0134 |
2 |
0,064 |
0134/001 |
- |
7006-0134/002 |
|
0135 |
1 |
0,148 |
0135/001 |
7061-0289 |
- |
|
0136 |
2 |
0,070 |
0136/001 |
- |
7006-0136/002 |
|
0137 |
1 |
0,154 |
0137/001 |
7061-0289 |
- |
|
0138 |
2 |
0,076 |
0138/001 |
- |
7006-0138/002 |
|
0139 |
1 |
0,275 |
0139/001 |
7061-0292 |
- |
|
0140 |
2 |
0,126 |
0140/001 |
- |
7006-0140/002 |
|
0141 |
1 |
0,292 |
0141/001 |
7061/0292 |
- |
|
0142 |
2 |
0,144 |
0142/001 |
- |
7006-0142/002 |
|
0143 |
1 |
0,310 |
0143/001 |
7061-0292 |
- |
|
7006-0144 |
2 |
0,161 |
7006-0144/001 |
- |
7006-0144/002 |
Пример условного обозначения нажимного винта с звездообразной рукояткой исполнения 1, размерами d = М6, l = 25 мм:
Винт 7006-0121 ГОСТ 12463-67
(Измененная редакция, Изм. № 1, 2).

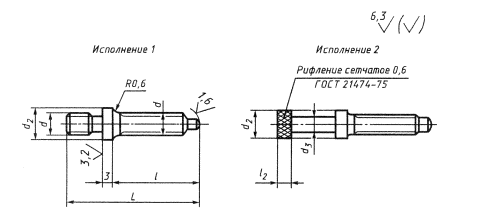

1a. Конструкция и размеры винта (деталь 1) должны соответствовать черт. 2 и табл. 3.
Черт. 2
Таблица 3
Размеры в мм.
|
Обозначения винтов |
Исполнение |
d |
l |
d2 |
d3 |
l2 |
L |
Масса, кг |
|
7006-0121/001 |
1 |
М6 |
25 |
8 |
- |
- |
38 |
0,008 |
|
0122/001 |
2 |
5 |
4 |
44 |
0,010 |
|||
|
0123/001 |
1 |
32 |
- |
- |
45 |
0,010 |
||
|
0124/001 |
2 |
5 |
4 |
50 |
0,011 |
|||
|
0125/001 |
1 |
40 |
- |
- |
54 |
0,012 |
||
|
0126/001 |
2 |
5 |
4 |
58 |
0,013 |
|||
|
0127/001 |
1 |
М8 |
32 |
10 |
- |
- |
48 |
0,018 |
|
0128/001 |
2 |
6 |
5 |
55 |
0,020 |
|||
|
0129/001 |
1 |
40 |
- |
- |
56 |
0,022 |
||
|
0130/001 |
2 |
6 |
5 |
63 |
0,023 |
|||
|
0131/001 |
1 |
50 |
- |
- |
66 |
0,026 |
||
|
0132/001 |
2 |
6 |
5 |
73 |
0,027 |
|||
|
0133/001 |
1 |
М10 |
40 |
12 |
- |
- |
60 |
0,036 |
|
0134/001 |
2 |
8 |
6 |
70 |
0,039 |
|||
|
0135/001 |
1 |
50 |
- |
- |
0,042 |
|||
|
0136/001 |
2 |
8 |
6 |
80 |
0,045 |
|||
|
0137/001 |
1 |
60 |
- |
- |
0,048 |
|||
|
0138/001 |
2 |
8 |
6 |
90 |
0,051 |
|||
|
0139/001 |
1 |
М12 |
14 |
- |
- |
85 |
0,074 |
|
|
0140/001 |
2 |
10 |
7 |
98 |
0,078 |
|||
|
0141/001 |
1 |
80 |
- |
- |
105 |
0,091 |
||
|
0142/001 |
2 |
10 |
7 |
118 |
0,096 |
|||
|
0143/001 |
1 |
100 |
- |
- |
125 |
0,109 |
||
|
7006-0144/001 |
2 |
10 |
7 |
138 |
0,113 |
Пример условного обозначения винта исполнения 1, размерами d = M6, l = 25 мм:
Винт 7006-0121/001 ГОСТ 12463-67
(Введен дополнительно, Изм. № 2).
2. Материал винта (деталь 1) и рукоятки исполнения 1 (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
Материал рукоятки винта исполнения 2 (деталь 2) - фенопласт марок У1-301-07 или У2-301-07 коричневого цвета. Допускается по требованию заказчика изготовлять рукоятки другого цвета.
3. Твердость нажимного конца винта (деталь 1) - 35,0 ...39,5 HRCэ.
4. Неуказанные предельные
отклонения размеров:
2-4. (Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1, 2).
5а. Размеры концов винтов - по ГОСТ 12414-94.
(Введен дополнительно, Изм. № 1).
6. Размеры недорезов, проточек и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. № 1).
7. (Исключен, Изм. № 1).
8. Покрытие винта (деталь 1) - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(Измененная редакция, Изм. № 2).
9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.4-87.
10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке нажимных винтов с звездообразной рукояткой исполнения 1, размерами d - М6, l = 25 мм:
Винты 7006-0121 ГОСТ 12463-67
11. Пример применения винтов указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

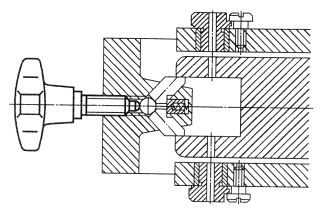

ПРИМЕР ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
