ГОСТ 12464-67* Втулки резьбовые. Конструкция
ГОСТ 12464-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВТУЛКИ РЕЗЬБОВЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВТУЛКИ РЕЗЬБОВЫЕ Конструкция Threaded bushes. Design |
ГОСТ 12464-67* Взамен МН 371-60; МН 5436-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г.
Дата введения установлена
01.07.67
Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

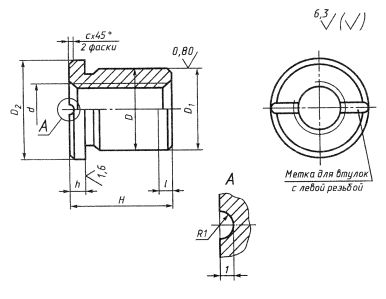

1. Конструкция и размеры резьбовых втулок должны соответствовать чертежу и таблице.
Размеры в мм
|
Обозначения втулок |
Применяемость |
d* |
Н |
D (поле допуска s7) |
D1 (поле допуска f9) |
D2 |
h |
l |
c |
Масса, кг |
|
|
1-й ряд |
2-й ряд |
||||||||||
|
7009-0561 |
|
М6 |
|
10 |
12 |
12 |
15 |
3 |
1,5 |
0,6 |
0,008 |
|
0562 |
|
12 |
0,009 |
||||||||
|
0563 |
|
М8 |
|
12 |
14 |
14 |
18 |
0,012 |
|||
|
0564 |
|
16 |
0,015 |
||||||||
|
0565 |
|
М10 |
|
16 |
16 |
16 |
20 |
0,019 |
|||
|
0566 |
|
20 |
0,022 |
||||||||
|
0567 |
|
Тr 10 × 2 |
|
16 |
0,019 |
||||||
|
0568 |
|
20 |
0,021 |
||||||||
|
0569 |
|
Тr 10 × 2 LH |
|
16 |
0,018 |
||||||
|
0570 |
|
20 |
0,021 |
||||||||
|
0571 |
|
М12 |
|
18 |
20 |
20 |
25 |
4 |
2,0 |
0,034 |
|
|
0572 |
|
25 |
0,045 |
||||||||
|
0573 |
|
Тr 12 × 3 |
|
18 |
0,033 |
||||||
|
0574 |
|
25 |
0,045 |
||||||||
|
0575 |
|
Тr 12 × 3 LH |
|
18 |
0,033 |
||||||
|
0576 |
|
25 |
0,045 |
||||||||
|
0577 |
|
М16 |
|
25 |
25 |
25 |
30 |
0,063 |
|||
|
0578 |
|
32 |
0,079 |
||||||||
|
0579 |
|
Тr 16 × 4 |
|
25 |
0,063 |
||||||
|
0580 |
|
32 |
0,079 |
||||||||
|
0581 |
|
Тr 16 × 4 LH |
|
25 |
0,063 |
||||||
|
0582 |
|
32 |
0,079 |
||||||||
|
0583 |
|
М20 |
|
32 |
28 |
28 |
34 |
5 |
3,0 |
1,0 |
0,088 |
|
0584 |
|
40 |
0,107 |
||||||||
|
0585 |
|
Тr 20 × 4 |
|
32 |
0,087 |
||||||
|
0586 |
|
40 |
0,107 |
||||||||
|
0587 |
|
Тr 20 × 4 LH |
|
32 |
0,087 |
||||||
|
0588 |
|
40 |
0,107 |
||||||||
|
0589 |
|
М24 |
|
36 |
32 |
32 |
38 |
0,113 |
|||
|
0590 |
|
48 |
0,146 |
||||||||
|
0591 |
|
|
Тr 24 × 5 |
36 |
0,113 |
||||||
|
0592 |
|
48 |
0,146 |
||||||||
|
0593 |
|
|
Тr 24 × 5 LH |
36 |
0,112 |
||||||
|
0594 |
|
48 |
0,146 |
||||||||
|
0595 |
|
Тr 26 × 5 |
|
40 |
36 |
36 |
42 |
0,167 |
|||
|
0596 |
|
52 |
0,213 |
||||||||
|
0597 |
|
Тr 26 × 5 LH |
|
40 |
0,170 |
||||||
|
0598 |
|
52 |
0,213 |
||||||||
|
0599 |
|
|
Тr 28 × 5 |
40 |
40 |
40 |
46 |
0,227 |
|||
|
0600 |
|
55 |
0,292 |
||||||||
|
0601 |
|
|
Тr 28 × 5 LH |
40 |
0,227 |
||||||
|
7009-0602 |
|
55 |
0,292 |
||||||||
|
7009-0603 |
|
М30 |
|
45 |
42 |
42 |
48 |
6 |
4,0 |
1,6 |
0,260 |
|
0604 |
|
60 |
0,339 |
||||||||
|
0605 |
|
|
Тr 30 × 6 |
45 |
0,259 |
||||||
|
0606 |
|
60 |
0,339 |
||||||||
|
0607 |
|
|
Тr 30 × 6 LH |
45 |
45 |
45 |
52 |
0,258 |
|||
|
0608 |
|
60 |
0,338 |
||||||||
|
0609 |
|
Тr 32 × 6 |
|
48 |
0,321 |
||||||
|
0610 |
|
63 |
0,414 |
||||||||
|
0611 1 |
|
Тr 32 × 6 LH |
|
48 |
0,321 |
||||||
|
0612 |
|
63 |
0,414 |
||||||||
|
0613 |
|
М36 |
|
55 |
50 |
50 |
58 |
7 |
5,0 |
0,445 |
|
|
0614 |
|
70 |
0,557 |
||||||||
|
0615 |
|
|
Тr 36 × 6 |
55 |
0,445 |
||||||
|
0616 |
|
70 |
0,556 |
||||||||
|
0617 |
|
|
Тr 36 × 6 LH |
55 |
0,445 |
||||||
|
0618 |
|
70 |
0,556 |
||||||||
|
0619 |
|
Тr 40 × 6 |
|
60 |
55 |
55 |
63 |
0,568 |
|||
|
0620 |
|
80 |
0,743 |
||||||||
|
0621 |
|
Тr 40 × 6 LH |
|
60 |
0,568 |
||||||
|
0622 |
|
80 |
0,743 |
||||||||
|
0623 |
|
М42 |
|
60 |
0,507 |
||||||
|
7009-0624 |
|
80 |
0,662 |
||||||||
* При выборе размера d 1-й ряд следует предпочитать 2-му.
Пример условного обозначения резьбовой втулки размерами d = М6, Н = 10мм:
Втулки 7009-0561 ГОСТ 12464-67
(Измененная редакция, Изм. № 2).
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Твердость - 35,0...39,5 HRCэ.
(Измененная редакция, Изм. № 1, 2).
4. Неуказанные предельные
отклонения размеров:
(Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8Н по ГОСТ 9562-81.
(Измененная редакция, Изм. № 1, 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. № 1).
7. Канавки для выхода шлифовального круга - по ГОСТ 8820-69.
8. (Исключен, Изм. № 1).
9. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
9, 10. (Измененная редакция, Изм. № 2).
11. Пример применения втулок указан в приложении 2.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное

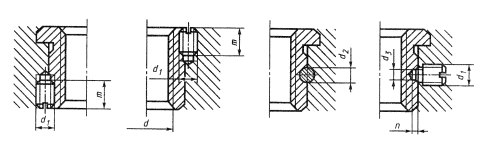

ПРИМЕРЫ КРЕПЛЕНИЯ РЕЗЬБОВЫХ ВТУЛОК
Размеры в мм
|
Резьба d |
d1 |
D2 (поле допуска u8) |
d3 |
m |
n |
||
|
Метрическая |
Трапецеидальная |
||||||
|
М6 |
- |
- |
М6 |
5 |
4,5 |
10 |
3 |
|
М8 |
- |
- |
|||||
|
М10 |
Тr 10 × 2 |
Тr 10 × 2 LH |
|||||
|
М12 |
Тr 12 × 3 |
Тr 12 × 3 LH |
|||||
|
М16 |
Тr 16 × 4 |
Тr 16 × 4 LH |
|||||
|
М20 |
Тr 20 × 4 |
Тr 20 × 4 LH |
М8 |
6 |
6,0 |
16 |
4 |
|
М24 |
Тr 24 × 5 |
Тr 24 × 5 LH |
|||||
|
- |
Тr 26 × 5 |
Тr 26 × 5 LH |
|||||
|
- |
Тr 28 × 5 |
Тr 28 × 5 LH |
|||||
|
М30 |
Тr 30 × 6 |
Тr 30 × 6 LH |
|||||
|
- |
Тr 32 × 6 |
Тr 32 × 6 LH |
|||||
|
М36 |
Тr 36 × 6 |
Тr 36 × 6 LH |
|||||
|
М42 |
Тr 40 × 6 |
Тr 40 × 6 LH |
|||||
(Измененная редакция, Изм. № 1, 2).
ПРИЛОЖЕНИЕ
2
Справочное

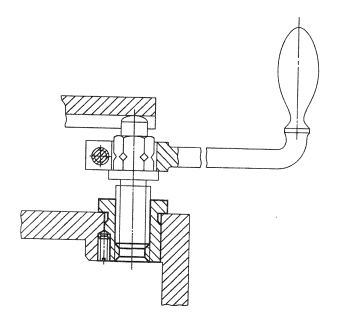

ПРИМЕР ПРИМЕНЕНИЯ РЕЗЬБОВЫХ ВТУЛОК
