ГОСТ 12467-67* Прихваты для укрепления приспособлений. Конструкция
ГОСТ 12467-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИХВАТЫ ДЛЯ КРЕПЛЕНИЯ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРИХВАТЫ ДЛЯ КРЕПЛЕНИЯ ПРИСПОСОБЛЕНИЙ Конструкция Clamps for fixing devices. Design |
ГОСТ 12467-67* Взамен MH 5437-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г.
Срок введения установлен
с 01.07.67
Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия

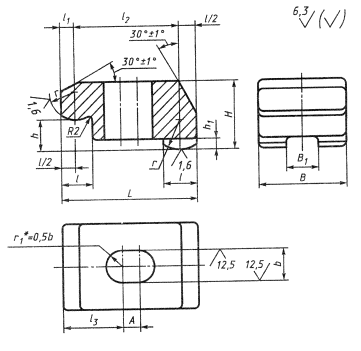

1. Конструкция и размеры прихватов для крепления приспособлений должны соответствовать чертежу и таблице.
*Размер для справок
Размеры в мм
|
Обозначения прихватов |
Применяемость |
Под стержень диаметром |
h |
Н |
В |
В1 |
L |
А |
b |
hl |
l |
l1 |
l2 |
l3 |
r |
Масса, кг |
|
7011-0421 |
|
8 |
10 |
20 |
25 |
10 |
40 |
4 |
10 |
3 |
10 |
6 |
28 |
18 |
10 |
0,099 |
|
0422 |
|
12 |
22 |
0,108 |
||||||||||||
|
0423 |
|
10 |
25 |
32 |
12 |
50 |
6 |
12 |
4 |
12 |
38 |
22 |
12 |
0,206 |
||
|
0424 |
|
16 |
28 |
0,227 |
||||||||||||
|
0425 |
|
12 |
|
32 |
36 |
14 |
60 |
15 |
16 |
8 |
44 |
28 |
16 |
0,351 |
||
|
0426 |
|
20 |
36 |
0,403 |
||||||||||||
|
0427 |
|
16 |
40 |
40 |
16 |
75 |
8 |
19 |
5 |
20 |
10 |
55 |
34 |
20 |
0,588 |
|
|
0428 |
|
22 |
42 |
0,622 |
||||||||||||
|
0429 |
|
25 |
45 |
0,657 |
||||||||||||
|
0430 |
|
20 |
28 |
50 |
50 |
20 |
95 |
10 |
24 |
6 |
25 |
12 |
70 |
43 |
25 |
1,141 |
|
0431 |
|
24 |
36 |
60 |
60 |
28 |
100 |
28 |
75 |
45 |
1,770 |
|||||
|
7011-0432 |
|
30 |
40 |
70 |
70 |
36 |
125 |
12 |
35 |
8 |
32 |
16 |
92 |
58 |
32 |
2,960 |
Пример условного обозначения прихвата для крепления приспособлений под стержень диаметром 8 мм, h = 10 мм:
Прихват 7011-0421 ГОСТ 12467-67
(Измененная редакция, Изм. № 2).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Прихваты для крепления приспособлений изготавливать методом прецизионного литья.
4. Литейные радиусы - 3мм.
5. Твердость - 36,5...41,5 HRCэ.
6. Неуказанные предельные
отклонения размеров: Н14,
5, 6. (Измененная редакция, Изм. № 2).
7. (Исключен, Изм. № 1).
8. Покрытие Хим. Окс. прм (обозначение покрытия – по ГОСТ 9.306-85).
9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. № 2).
10. Пример применения прихватов указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

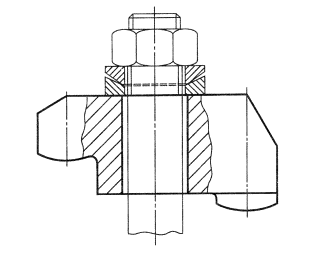

ПРИМЕР ПРИМЕНЕНИЯ ПРИХВАТОВ
