ГОСТ 12468-67* Эксцентрики двухопорные. Конструкция
ГОСТ 12468-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ Конструкция Eccentrics double-supported. Design |
ГОСТ 12468-67* Взамен МН 5414-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г. Срок введения установлен
с 01.07.67
Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия

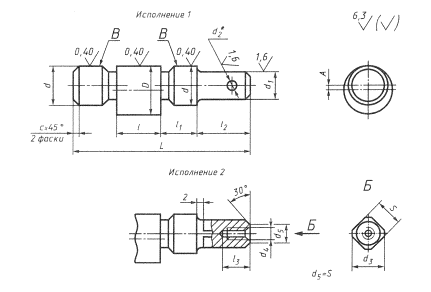

1. Конструкция и размеры двухопорных эксцентриков должны соответствовать чертежу и таблице.
*Сверлить и развернуть в сборе с рукояткой.
Размеры в мм
|
Обозначения эксцент- |
Применя- |
Испол- |
D (поле допуска h9) |
A (пред. откл. ±0,05) |
d (поле допуска f7) |
d1 (поле допуска h6) |
d2 (поле допуска Н7) |
d3 |
d4 |
S (поле допуска hl3) |
L |
l |
l1 |
l2 |
l3 |
с |
Масса, кг |
|
7013-0121 |
|
1 |
16 |
1,0 |
12 |
10 |
3 |
- |
- |
- |
60 |
16 |
12 |
18 |
- |
1,0 |
0,059 |
|
0122 |
|
2 |
- |
- |
9 |
М4 |
7 |
10 |
0,054 |
||||||||
|
0123 |
|
1 |
20 |
1,2 |
16 |
12 |
4 |
- |
- |
- |
68 |
20 |
13 |
20 |
- |
0,110 |
|
|
0124 |
|
2 |
- |
- |
12 |
М5 |
9 |
13 |
0,104 |
||||||||
|
0125 |
|
1 |
25 |
1,6 |
20 |
16 |
5 |
- |
- |
- |
82 |
25 |
15 |
26 |
- |
0,211 |
|
|
0126 |
|
2 |
- |
- |
15 |
М6 |
11 |
15 |
0,195 |
||||||||
|
0127 |
|
1 |
32 |
2,0 |
25 |
20 |
6 |
- |
- |
- |
102 |
32 |
18 |
32 |
- |
1,6 |
0,423 |
|
0128 |
|
2 |
- |
- |
18 |
М8 |
14 |
20 |
0,390 |
||||||||
|
0129 |
|
1 |
40 |
2,5 |
32 |
24 |
8 |
- |
- |
- |
135 |
40 |
26 |
42 |
- |
0,868 |
|
|
7013-0130 |
|
2 |
- |
- |
22 |
М10 |
17 |
28 |
0,807 |
Пример условного обозначения двухопорного эксцентрика исполнения 1, размером D=16 мм:
Эксцентрик 7013-0121 ГОСТ 12468-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 20Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3. Твердость 56...61,0 HRCэ. Цементировать h 0,8...1,2мм. Поверхность, сопрягаемую с рукояткой, и резьбовое отверстие от цементации предохранить.
(Измененная редакция, Изм. № 1, 2).
4. Неуказанные предельные
отклонения размеров:
5. Допуск соосности поверхностей В относительно их общей оси - по 6-й степени точности ГОСТ 24643-81.
4, 5. (Измененная редакция, Изм. № 2).
6. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1, 2).
7. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. № 1).
8. Размеры канавок для выхода шлифовального круга - по ГОСТ 8820-69.
9. Острые кромки притупить.
10. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
11. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
10, 11. (Измененная редакция, Изм. № 2).
12. Пример применения двухопорных эксцентриков указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

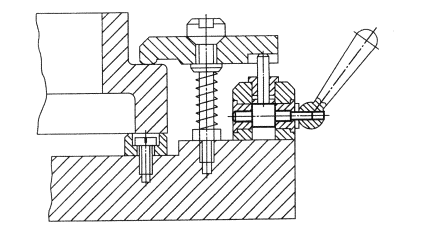

ПРИМЕР ПРИМЕНЕНИЯ ДВУХОПОРНЫХ ЭКСЦЕНТРИКОВ
