ГОСТ 12473-67* Рычаги угловые двухкулачковые. Конструкция
ГОСТ 12473-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЫЧАГИ УГЛОВЫЕ ДВУХКУЛАЧКОВЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЫЧАГИ УГЛОВЫЕ ДВУХКУЛАЧКОВЫЕ Конструкция Levers cranked, two-cam. Design |
ГОСТ 12473-67 |
Дата введения 01.07.67

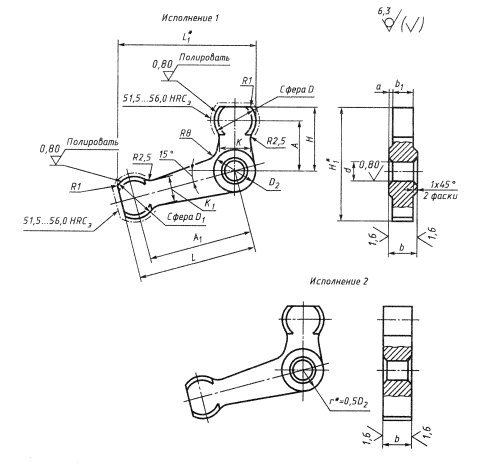

1. Конструкция и размеры угловых двухкулачковых рычагов должны соответствовать чертежу и таблице.
* Размер для справок.
Размеры, мм
|
Обозначения рычагов |
Применяемость |
Исполнение |
А |
А1 |
d*H7 или Н11 |
b d11 |
b1 |
Н |
D d11 |
D1 d11 |
D2 |
L |
а |
k |
k1 |
H1 |
L1 |
Mизг, H × (кгс × м), не более |
Масса, кг |
|
7018-0451 |
|
1 |
20 |
40 |
8 |
10 |
8 |
25 |
16 |
16 |
16 |
45 |
1,0 |
12 |
12 |
43 |
54 |
169,65 (17,3) |
0,06 |
|
7018-0452 |
|
50 |
55 |
46 |
64 |
0,07 |
|||||||||||||
|
7018-0453 |
|
2 |
40 |
- |
- |
45 |
43 |
54 |
|||||||||||
|
7018-0454 |
|
50 |
55 |
46 |
64 |
0,09 |
|||||||||||||
|
7018-0455 |
|
1 |
25 |
50 |
10 |
12 |
10 |
32 |
20 |
18 |
20 |
55 |
1,0 |
14 |
54 |
65 |
278,51 (28,4) |
0,11 |
|
|
7018-0456 |
|
65 |
70 |
57 |
80 |
0,12 |
|||||||||||||
|
7018-0457 |
|
2 |
50 |
- |
- |
55 |
- |
54 |
65 |
0,13 |
|||||||||
|
7018-0458 |
|
65 |
70 |
57 |
80 |
0,14 |
|||||||||||||
|
7018-0459 |
|
1 |
32 |
65 |
12 |
16 |
12 |
40 |
25 |
22 |
25 |
72 |
2,0 |
18 |
14 |
68 |
84 |
583,50 (59,5) |
0,21 |
|
7018-0460 |
|
80 |
88 |
72 |
98 |
0,23 |
|||||||||||||
|
7018-0461 |
|
2 |
65 |
- |
- |
72 |
- |
68 |
84 |
0,25 |
|||||||||
|
7018-0462 |
|
80 |
88 |
72 |
98 |
0,29 |
|||||||||||||
|
7018-0463 |
|
1 |
40 |
80 |
16 |
20 |
16 |
48 |
28 |
25 |
32 |
90 |
2,0 |
22 |
18 |
81 |
102 |
1126,78 (114,9) |
0,41 |
|
7018-0464 |
|
100 |
110 |
86 |
122 |
0,47 |
|||||||||||||
|
7018-0465 |
|
2 |
80 |
- |
- |
90 |
- |
81 |
102 |
0,49 |
|||||||||
|
7018-0466 |
|
100 |
110 |
86 |
122 |
0,57 |
|||||||||||||
|
7018-0467 |
|
1 |
50 |
100 |
20 |
25 |
20 |
60 |
36 |
32 |
40 |
110 |
2,5 |
28 |
22 |
100 |
127 |
2020,17 (206,0) |
0,80 |
|
7018-0468 |
|
125 |
135 |
106 |
151 |
0,88 |
|||||||||||||
|
7018-0469 |
|
2 |
100 |
- |
- |
110 |
- |
100 |
127 |
0,96 |
|||||||||
|
7018-0470 |
|
125 |
135 |
106 |
151 |
1,13 |
*В случае применения штифтов типа 1 по ГОСТ 3128 - поле допуска отверстия d - К7. Соответственно в условном обозначении указывать поле допуска К7.
Пример условного обозначения углового двухкулачкового рычага исполнения 1, размерами А = 20 мм, А1 = 40 мм, с полем допуска диаметра d - H7:
Рычаг 7018-0451 Н7 ГОСТ 12473-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 40Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Угловые двухкулачковые рычаги исполнения 1 изготавливать методом прецизионного литья.
4. Литейные радиусы - 3мм.
5. Твердость 36,5 ... 41,5 HRCэ, кроме мест, обозначенных особо.
(Измененная редакция, Изм. № 1, 2).
6. Неуказанные предельные
отклонения размеров:
(Измененная редакция, Изм. № 2).
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. № 2).
10. Пример применения угловых рычагов указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

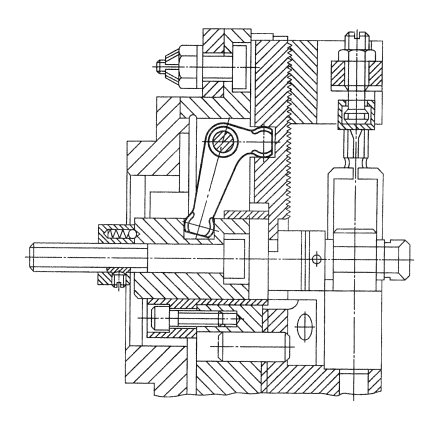

ПРИМЕР ПРИМЕНЕНИЯ УГЛОВЫХ ДВУХКУЛАЧКОВЫХ РЫЧАГОВ
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.В. Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 03.01.67 № 49
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 9.306-85 ГОСТ 3128-70 ГОСТ 4543-71 |
8 1 2 |
4. Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия
5. ПЕРЕИЗДАНИЕ (ноябрь 1999г.) с Изменениями 1, 2, утвержденными в июне 1980 г., марте 1988г. (ИУС 9-80, 6-88)
