ГОСТ 12474-67* Рычаги угловые с кулачком и пазом. Конструкция
ГОСТ 12474-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЫЧАГИ УГЛОВЫЕ С КУЛАЧКОМ И ПАЗОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЫЧАГИ УГЛОВЫЕ С КУЛАЧКОМ И ПАЗОМ Конструкция Levers cranked with cam and slot. Design |
ГОСТ 12474-67 |
Дата введения 01.07.67

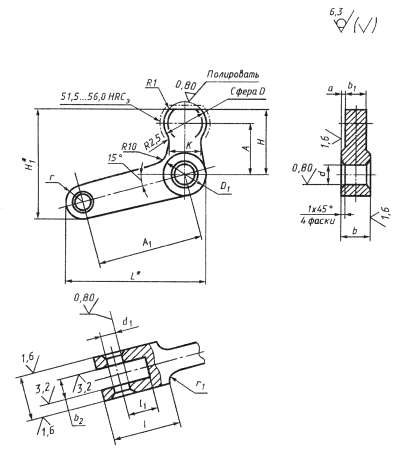

1. Конструкция и размеры угловых рычагов с кулачком и пазом должны соответствовать чертежу и таблице.
*Размер для справок
Размеры в мм
|
Обозначения рычагов |
Применяемость |
А |
А1 |
d* E8 или H11 |
d1 H7 или H11 |
b d11 |
b1 |
b2 Н11 |
В d11 |
Н |
D d11 |
D1 |
l |
l1 |
r |
r1 |
а |
k |
H1 |
L |
Мизг, Н × м (кгс × м), не более |
Масса, кг |
|
7018-0481 |
|
20 |
40 |
8 |
6 |
10 |
8 |
8 |
16 |
25 |
16 |
16 |
25 |
12 |
7 |
4 |
1,0 |
12 |
42 |
54 |
173,58 (17,70) |
0,07 |
|
7018-0482 |
|
50 |
45 |
63 |
0,07 |
|||||||||||||||||
|
7018-0483 |
|
25 |
50 |
10 |
8 |
12 |
10 |
10 |
20 |
32 |
20 |
20 |
28 |
14 |
8 |
5 |
14 |
53 |
66 |
303,02 (30,90) |
0,13 |
|
|
7018-0484 |
|
65 |
57 |
81 |
0,15 |
|||||||||||||||||
|
7018-0485 |
|
32 |
65 |
12 |
10 |
16 |
12 |
12 |
25 |
40 |
25 |
25 |
36 |
18 |
10 |
6 |
2,0 |
18 |
67 |
85 |
635,47 (64,80) |
0,24 |
|
7018-0486 |
|
80 |
70 |
99 |
0,27 |
|||||||||||||||||
|
7018-0487 |
|
40 |
80 |
16 |
12 |
20 |
16 |
16 |
32 |
48 |
28 |
32 |
42 |
22 |
12 |
8 |
22 |
81 |
105 |
1236,62 (126,10) |
0,50 |
|
|
7018-0488 |
|
100 |
86 |
125 |
0,56 |
|||||||||||||||||
|
7018-0489 |
|
50 |
100 |
20 |
16 |
25 |
20 |
20 |
40 |
60 |
36 |
40 |
55 |
28 |
16 |
10 |
2,5 |
28 |
102 |
133 |
2343,79 (239,00) |
1,00 |
|
7018-0490 |
|
125 |
108 |
157 |
1,13 |
*В случае применения штифтов типа 1 по ГОСТ 3128 - поле допуска отверстия d1 - К7. Соответственно в условном обозначении указывать поле допуска К7.
Пример условного обозначения углового рычага с кулачком и пазом размерами А - 20мм, А1 - 40мм и полями допусков диаметров d и dl - Н11:
Рычаг 7018-0481 ГОСТ 12474-67
То же, с полями допусков диаметров d - Е8 и d1 - Н7:
Рычаг 7018-0481Е8 Н7 ГОСТ12474-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 40Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Рычаги угловые с кулачком и пазом изготавливать методом прецизионного литья.
4. Литейные радиусы - 3мм.
5. Твердость 36,5...41,5 HRCэ, кроме мест, обозначенных особо.
(Измененная редакция, Изм. № 1, 2).
6. Неуказанные предельные
отклонения размеров:
(Измененная редакция, Изм. № 2).
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).
9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. № 2).
10. Пример применения угловых рычагов указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

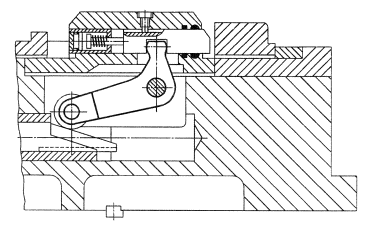

ПРИМЕР ПРИМЕНЕНИЯ УГЛОВЫХ РЫЧАГОВ
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.В. Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 03.01.67 № 50
3. ВЗАМЕН МН 5417-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссыпка |
Номер пункта |
|
ГОСТ 9.306-85 ГОСТ 3128-70 ГОСТ 4543-71 |
8 1 2 |
5. Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1999г.) с Изменениями № 1 и 2, утвержденными в июне 1980г., марте 1988 г. (ИУС 9-80, 6-88)
