ГОСТ 12479-67* Опоры постоянные высокие. Конструкция
ГОСТ 12479-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОПОРЫ ПОСТОЯННЫЕ ВЫСОКИЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОПОРЫ ПОСТОЯННЫЕ ВЫСОКИЕ Конструкция High, permanent supports. Design |
ГОСТ 12479-67 |
Дата введения 01.07.67

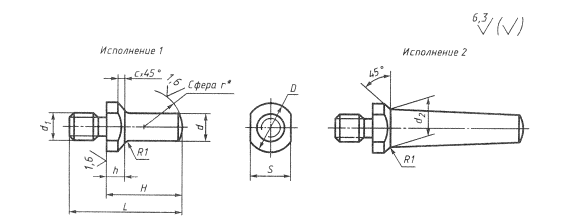

1. Конструкция и размеры постоянных высоких опор должны соответствовать чертежу и таблице.
Размеры, мм
|
Обозначения опор |
Применяемость |
Исполнение |
d |
Н |
L |
D |
h |
S hl3 |
d1 |
d2 |
с |
Масса, кг |
|
7034-0191 |
|
1 |
6 |
16 |
24 |
10 |
4 |
8 |
М6 |
- |
1,0 |
0,006 |
|
7034-0192 |
|
18 |
26 |
0,007 |
||||||||
|
7034-0193 |
|
20 |
28 |
0,007 |
||||||||
|
7034-0194 |
|
22 |
30 |
0,008 |
||||||||
|
7034-0195 |
|
25 |
34 |
0,008 |
||||||||
|
7034-0196 |
|
1 |
8 |
25 |
36 |
14 |
6 |
10 |
М8 |
- |
1,6 |
0,015 |
|
7034-0197 |
|
28 |
38 |
0,017 |
||||||||
|
7034-0198 |
|
32 |
42 |
0,018 |
||||||||
|
7034-0199 |
|
36 |
46 |
0,019 |
||||||||
|
7034-0200 |
|
40 |
50 |
0,021 |
||||||||
|
7034-0201 |
|
10 |
32 |
45 |
16 |
8 |
12 |
М10 |
- |
0,028 |
||
|
7034-0202 |
|
36 |
48 |
0,030 |
||||||||
|
7034-0203 |
|
40 |
52 |
0,032 |
||||||||
|
7034-0204 |
|
45 |
58 |
0,036 |
||||||||
|
7034-0205 |
|
50 |
63 |
0,049 |
||||||||
|
7034-0206 |
|
2 |
55 |
68 |
18 |
14 |
14 |
0,060 |
||||
|
7034-0207 |
|
60 |
72 |
0,064 |
||||||||
|
7034-0208 |
|
70 |
82 |
0,073 |
||||||||
|
7034-0209 |
|
80 |
92 |
0,082 |
||||||||
|
7034-0210 |
|
1 |
12 |
36 |
52 |
20 |
10 |
17 |
М12 |
- |
2,5 |
0,053 |
|
7034-0211 |
|
40 |
55 |
0,057 |
||||||||
|
7034-0212 |
|
45 |
60 |
0,061 |
||||||||
|
7034-0213 |
|
50 |
65 |
0,066 |
||||||||
|
7034-0214 |
|
55 |
70 |
0,070 |
||||||||
|
7034-0215 |
|
60 |
75 |
0,075 |
||||||||
|
7034-0216 |
|
2 |
70 |
85 |
22 |
19 |
18 |
- |
0,118 |
|||
|
7034-0217 |
|
80 |
95 |
0,132 |
||||||||
|
7034-0218 |
|
90 |
105 |
0,146 |
||||||||
|
7034-0219 |
|
1 |
16 |
100 |
115 |
0,159 |
||||||
|
7034-0220 |
|
50 |
70 |
25 |
12 |
22 |
М16 |
- |
2,5 |
0,120 |
||
|
7034-0221 |
|
55 |
75 |
0,129 |
||||||||
|
7034-0222 |
|
60 |
80 |
0,136 |
||||||||
|
7034-0223 |
|
70 |
90 |
0,151 |
||||||||
|
7034-0224 |
|
80 |
100 |
0,167 |
||||||||
|
7034-0225 |
|
2 |
90 |
ПО |
28 |
24 |
22 |
- |
0,243 |
|||
|
7034-0226 |
|
100 |
120 |
0,265 |
||||||||
|
7034-0227 |
|
110 |
130 |
0,288 |
||||||||
|
7034-0228 |
|
125 |
145 |
0,321 |
||||||||
|
7034-0229 |
|
140 |
160 |
0,354 |
||||||||
|
7034-0230 |
|
160 |
180 |
0,396 |
||||||||
|
7034-0231 |
|
1 |
20 |
80 |
105 |
16 |
М20 |
- |
2,5 |
0,264 |
||
|
7034-0232 |
|
90 |
115 |
0,289 |
||||||||
|
7034-0233 |
|
100 |
125 |
0,314 |
||||||||
|
7034-0234 |
|
2 |
110 |
135 |
36 |
30 |
28 |
- |
0,374 |
|||
|
7034-0235 |
|
2 |
20 |
125 |
150 |
36 |
16 |
30 |
М20 |
28 |
- |
0,411 |
|
7034-0236 |
|
140 |
165 |
0,448 |
||||||||
|
7034-0237 |
|
160 |
185 |
0,498 |
||||||||
|
7034-0238 |
|
180 |
205 |
0,547 |
||||||||
|
7034-0239 |
|
200 |
225 |
0,596 |
||||||||
|
7034-0240 |
|
1 |
22 |
100 |
130 |
36 |
18 |
30 |
М24 |
4,0 |
0,473 |
|
|
7034-0241 |
|
110 |
140 |
0,467 |
||||||||
|
7034-0242 |
|
2 |
125 |
155 |
42 |
36 |
- |
0,748 |
||||
|
7034-0243 |
|
140 |
170 |
0,821 |
||||||||
|
7034-0244 |
|
160 |
190 |
34 |
0,918 |
|||||||
|
7034-0245 |
|
180 |
210 |
1,008 |
||||||||
|
7034-0246 |
|
200 |
230 |
1,111 |
||||||||
|
7034-0247 |
|
220 |
250 |
1,218 |
Пример условного обозначения постоянной высокой опоры размерами d = 6 мм, Н = 16 мм:
Опора 7034-0191 ГОСТ 12479-67
(Измененная редакция, Изм. № 1).
2. Материал - сталь марки 45 по ГОСТ 1050. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость опорной сферической поверхности - 41,5 ... 46,5 HRCэ.
4. Неуказанные предельные
отклонения размеров:
3, 4. (Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6g по ГОСТ 16093.
6. Размеры проточек и фасок для резьбы - по ГОСТ 10549. Для d1 ≤ 12 - проточки под резьбу узкие.
(Измененная редакция, Изм. № 1, 2).
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).
9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. № 2).
10. Пример применения высоких опор указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

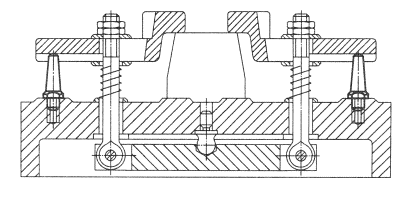

ПРИМЕР ПРИМЕНЕНИЯ ПОСТОЯННЫХ ВЫСОКИХ ОПОР
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.В. Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 03.01.67 № 55
3. ВЗАМЕН МН 5408-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 9.306-85 ГОСТ 1050-88 ГОСТ 10549-80 ГОСТ 16093-81 ГОСТ 24705-81 |
8 2 6 5 5 |
5. Постановлением Госстандарта СССР от 17.03.88 № 569 снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (октябрь 1999г.) с Изменениями № 1 и 2, утвержденными в июне 1980г., марте 1988г. (ИУС 9-80, 6-88)
