ГОСТ 12852.5-77. Бетон ячеистый. Метод определения коэффициента паропроницаемости.
ГОСТ 12852.5-77
Группа Ж19
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЕТОН ЯЧЕИСТЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ПАРОПРОНИЦАЕМОСТИ
Cellular concrete. Method of steam-permeafility
coefficient determination
Дата введения 1978-07-01
1. УТВЕРЖДЕН и ВВЕДЕН в ДЕЙСТВИЕ постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. N 171
2. ВЗАМЕН ГОСТ 12852-67 в части разд. 17
3. ПЕРЕИЗДАНИЕ. Сентябрь 1994 г.
Настоящий стандарт распространяется на ячеистый бетон и устанавливает метод определения коэффициента его паропроницаемости измерением паропроницаемости образца при стационарном потоке водяного пара.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона - по ГОСТ 12852.0-77.
2. АППАРАТУРА, МАТЕРИАЛЫ, РЕАКТИВЫ
2.1. Для проведения испытания применяют:
- весы лабораторные образцовые по ГОСТ 24104-88;
- термограф метеорологический по ГОСТ 6416-75;
- психрометр аспирационный по техническим условиям;
- эксикатор по ГОСТ 23932-90;
- металлические трубы с размером внутреннего сечения 100х100 мм и длиной 50 мм;
- чашки стеклянные с наружным диаметром 95-98 мм и высотой 30-40 мм по ГОСТ 19908-90;
- резину листовую мягкую непористую по ГОСТ 7338-90;
- парафин по ГОСТ 23683-89;
- канифоль сосновую по ГОСТ 19113-84;
- магний азотнокислый по ТУ 6-09-4011-75;
- калий сернокислый по ГОСТ 4145-74;
- воду дистиллированную по ГОСТ 6709-72;
- прибор для определения коэффициента паропроницаемости (см. чертеж).

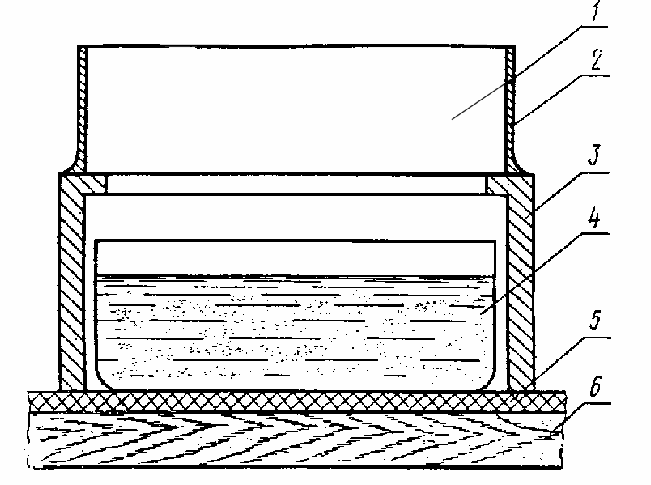

Прибор для определения коэффициента паропроницаемости
1 - образец ячеистого бетона; 2 - пароизоляция; 3 - металлическая
труба; 4 - стеклянная чашка с насыщенным раствором сульфата ка-
лия (K(2)SO(4)); 5 - листовая мягкая резина; 6 - стеллаж
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Определение коэффициента паропроницаемости проводят на трех образцах размерами 100х100х30 мм, выпиленных из средней части изделия.
3.2. Боковые поверхности образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.
4.2.
Металлические трубы с укрепленными на
них образцами устанавливают в лабораторный
термостат на полки, покрытые мягкой
листовой непористой резиной. В термостате
поддерживают постоянную температуру
(20±2) град.С и относительную влажность
воздуха (54
2)
%. Для поддержания заданной относительной
влажности воздуха в термостат помещают
непокрытый крышкой эксикатор с насыщенным
раствором азотнокислого магния.
4.3. Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа и аспирационного психрометра, помещаемых в термостат.
4.4. В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97 %. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.
4.5. Чашки с раствором взвешивают с точностью до 0,001 г через каждые 3 сут.
4.6. После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч, станет постоянным, т.е. до установления стационарного потока водяного пара через образец.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1.
Коэффициент паропроницаемости
в
г/(м·ч
)
вычисляют как среднее арифметическое
результатов испытания трех образцов
по формуле
где Q - стационарный поток водяного пара, г/ч;
-
толщина образца, м;F - площадь сечения металлической трубы в месте контакта с образцом, кв.м;
-
парциальное давление водяного пара
под образцом, определяемое по
психрометрическим таблицам на основании
значений относительной влажности и
температуры воздуха, Тор;
-
среднее парциальное давление водяного
пара над образцом, Тор;
-
толщина воздушного слоя (расстояние
от уровня раствора в стеклянной чашке
до нижнего основания образца), м;
-
коэффициент паропроницаемости воздуха,
равный 0,135 г/(м·ч).
Текст сверен по:
официальное издание
М.: Издательство стандартов, 1995
