ГОСТ 12971-67* Таблички прямоугольные для машин и приборов. Размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАБЛИЧКИ ПРЯМОУГОЛЬНЫЕ ДЛЯ МАШИН
И ПРИБОРОВ

Размеры

Rectangular plates for machines
and devices. Dimensions

ГОСТ
12971-67*

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 23 мая 1967 г. Срок введения установлен

с 01.01.69

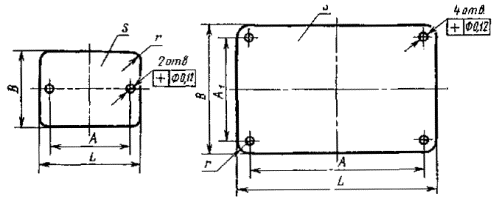

1. Размеры табличек должны соответствовать указанным на чертеже и в таблице настоящего стандарта.

Размеры, мм

L (пред. откл. по h14)	B (пред. откл. по h14)	A	A₁	s	r	d (пред. откл. по H14)	Число отверстий	Масса 1000 шт. стальных табличек в кг
16	6,3	10	-	0,8	2,5	2,4	2	0,555
	8							0,756
	10							0,957
	12							1,16
20	6,3	14						0,706
	8							0,957
	10							1,21
	12							1,46
	16							1,96
25	6,3	18						0,894
	8							1,21
	10							1,52
	12							1,84
	16							2,46
	(18)							2,78
32	6,3	25						1,16
	8							1,56
	10							1,96
	12							2,36
	16							3,17
	(18)							3,57
	20							3,97
40	8	30						1,96
	10							2,46
	12							2,97
	16							3,97
	(18)							4,47
	20							4,98
	25							6,23
50	8	40	-	0,8	2,5	2,4	2	2,46
	10							3,09
	12							3,72
	16							4,98
	(18)							5,60
	20							6,23
	25							7,80
	32		22		5,0		4	9,95
63	8	53	-		2,5		2	2,97
	10							3,72
	12							4,47
	16							5,98
	(18)							6,74
	20							7,49
	25		22					9,37
	32		22		5,0		4	11,96
	(36)		26					14,22
	40		30					14,98
	50		40					18,75
(71)	8	63			2,5		2	3,52
	10							4,40
	12							5,28
	16							7,03
	(18)							7,91
	20							8,79
(71)	25	63		0,8	2,5	2,4	2	10,99
	32		22		5,0		4	14,07
	(36)		26					16,71
	40		30					17,58
	50		40					21,98
80	8	71	-		2,5		2	3,97
	10							4,98
	12							5,98
	16							7,99
	(18)							99,00
	20							10,00
	25							12,51
	32		22		5,0		4	15,98
	(36)		26					19,00
	40		30					20,00
	50		40					25,03
	63		53					30,05
100	10	90	-		2,5	3,4	2	6,23
	12							7,49
	16							10,00
	(18)							11,26
	20							12,51
	25							15,65
	32		22		5,0		4	20,00
	(36)		26		5,0		4	23,77
100	40	90	30	0,8	5,0	3,4	4	25,03
	50		40					31,31
	63		53					37,59
	80		71					50,01
125	10	115	-		2,5		2	7,80
	12							9,37
	16							12,51
	(18)							14,08
	20							15,65
	25							19,58
	32		22				4	25,03
	(36)		26		5,0			29,74
	40		30					31,31
	50		40					39,16
	63		53					47,01
	80		71					62,57
	100		90	1,0				97,84
(140)	16	130	-	0,8	2,5		2	14,07
	20							17,58
	25							21,98
	32		22				4	28,13
	(36)		26		5,0			31,65
	40		30					35,17
	50		40					43,96
	63		53					52,75
	80		71					70,34
	100		90	1,0				109,9
160	12	150	-	0,8	2,5	3,4	2	12,01
	16							16,03
	(18)							18,04
	20							20,05
	25							25,07
	32		22		5,0		4	32,06
	(36)		26					36,17
	40		30					40,10
	50		40					50,15
	63		53					60,19
	80		71					80,38
	100		90	1,0				125,3
	125		115	1,0				156,7
200	12	190	-	0,8	2,5		2	15,02
	16							20,05
	(18)							22,56
	20							25,07
	25							31,35
	32		22		5,0		4	40,10
	(36)		26					45,22
	40		30					50,15
	50		40					62,71
	63		53					75,27
	80		71					100,25
	100		90	1,0				156,7
	125		115					196,0
	(140)		130					219,5
	(160)		150					250,9
250	(18)	240	-	0,8	2,5	3,4	2	28,21
	20							31,35
	25							39,20
	32		22		5,0		4	50,15
	(36)		26					56,52
	40		30					62,71
	50		40					78,41
	63		53					94,11
	80		71					125,4
	100		90	1,0				196,0
	125		115					245,0
	(140)		130					274,5
	160		150					313,7
	200		190	1,5				588,3
(280)	(140)	270	130	1,0				307,4
(280)	200	270	190	1,5				659,0
320	63	310	53	0,8				120,5
	80		70	0,8				160,5
	100		90	1,0				250,9
	125		115					313,7
	(140)		130					351,4
	160		150					401,8
	200		190	1,5				753,2
	250	304	234		8,0	5,5		940,9
	320	304	304		8,0	5,5		1205
400	200	384	184	1,5	8,0	5,5	4	940,9
	250		234					1176
	320		304					1506
	400		384					1883
500	320	484	304					1883
500	400	484	384					2354

Примечания:

1. Размеры табличек, заключенные в скобки, по возможности не применять.

2. Допускается применять другие размеры, если использование стандартной таблички требует изменения конструкции изделия, совмещена с передней панелью прибора, или она является художественно-декоративным оформлением изделия.

3. Размеры s приведены для табличек из стали. Для табличек из других материалов - размеры s устанавливаются по согласованию с заказчиком.

4. Допускается изготовление табличек без радиусов закругления r.

5. По согласованию с заказчиком допускается изготовление табличек без отверстий, а также с увеличенным диаметром отверстий.

Пример условного обозначения прямоугольной таблички длиной L = 50 мм, шириной В = 16 мм:

Табличка 50´16 ГОСТ 12971-67

(Измененная редакция, Изм. № 1, 2).

2. Технические требования - по ГОСТ 12969-67.
