ГОСТ 13535-87 Основные нормы взаимозаменяемости. Резьба упорная усиленная 45 градусов

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА УПОРНАЯ УСИЛЕННАЯ 45°

Basic norms of interchangeability. Buttress thread, strengthened 45°

ГОСТ
13535-87

Дата введения 01.07.88

Настоящий стандарт распространяется на упорную усиленную резьбу с углами наклона боковых сторон профиля 45° и 3°, диаметрами от 80 до 2000 мм и устанавливает ее профиль, основные размеры и допуски.

1. ОБОЗНАЧЕНИЯ

Обозначения, принятые в настоящем стандарте:

а_с - зазор по вершинам внутренней резьбы;

d - наружный диаметр наружной резьбы (винта) или номинальный диаметр резьбы;

d₁ - внутренний диаметр наружной резьбы по основному профилю;

d₂ - средний диаметр наружной резьбы;

d₃ - внутренний диаметр наружной резьбы;

D - наружный диаметр внутренней резьбы;

D₁ - внутренний диаметр внутренней резьбы (гайки);

D₂ - средний диаметр внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

es - верхнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

H - высота исходного треугольника резьбы;

H₁ - рабочая высота профиля резьбы;

h₃ - высота профиля наружной резьбы;

L - длины свинчивания группы «длинные»;

N - длины свинчивания группы «нормальные»;

Р - шаг резьбы;

r₁ - радиус закругления вершины наружной резьбы;

r₂ - радиус закругления впадины и вершины внутренней резьбы;

R - радиус закругления впадины наружной резьбы;

- допуски диаметров d, d₂, d₃, D, D₁, D₂.

2. ПРОФИЛЬ

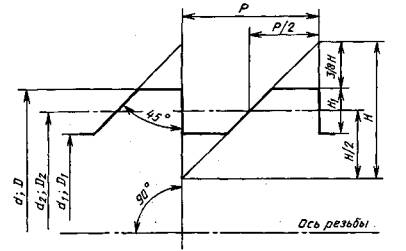

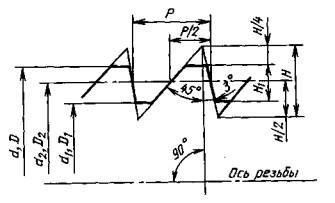

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

В миллиметрах

Шаг резьбы Р	H = 0,950202 Р		H₁ = 0,5 P
5	4,751	2,376	2,5
6	5,701	2,851	3,0
8	7,602	3,801	4,0
10	9,502	4,751	5,0
12	11,402	5,701	6,0
16	15,203	7,602	8,0
20	19,004	9,502	10,0
24	22,805	11,402	12,0
32	30,406	15,203	16,0
40	38,008	19,004	20,0

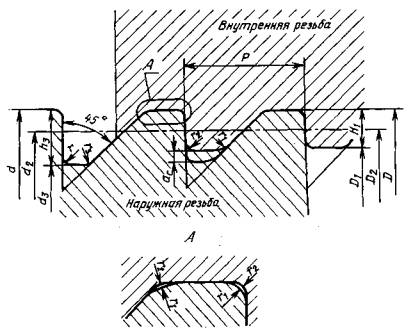

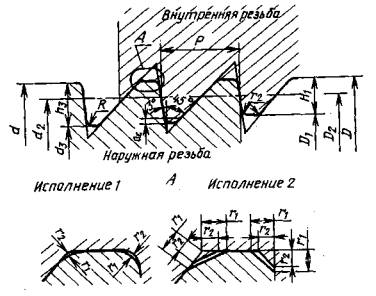

2.2. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в табл. 2.

Закругления с радиусами r₁ и r₂ допускаются заменять фасками соответствующих размеров (черт. 2, исполнения 1 и 2).

Черт. 2

Таблица 2

В миллиметрах

Шаг резьбы Р	a_c = 0,089847 P	h₃ = Н₁ + а_с = 0,589847 Р	R = 0,094809 Р	r₁ = 0,075 Р	r₂ = 0,050 Р
5	0,449	2,949	0,474	0,375	0,25
6	0,539	3,539	0,569	0,450	0,30
8	0,719	4,719	0,758	0,600	0,40
10	0,898	5,898	0,948	0,750	0,50
12	1,078	7,078	1,138	0,900	0,60
16	1,438	9,438	1,517	1,200	0,80
20	1,797	11,797	1,896	1,500	1,00
24	2,156	14,156	2,275	1,800	1,20
32	2,875	18,875	3,034	2,400	1,60
40	3,594	23,594	3,792	3,000	2,00

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Диаметры и шаги резьбы должны соответствовать указанным в табл. 3.

При выборе диаметров резьбы следует предпочитать 1-й ряд 2-му.

Таблица 3

В миллиметрах

Номинальный диаметр резьбы, d		Шаг резьбы Р
Ряд 1	Ряд 2	5	6	8	10	12	16	20	24	32	40
80	-	5	-	8	-	-	-	-	-	-	-
-	85	5	-	8	-	-	-	-	-	-	-
90	-	5	-	8	-	-	-	-	-	-	-
-	95	5	-	8	-	-	-	-	-	-	-
100	-	5	-	8	-	-	-	-	-	-	-
-	105	5	-	8	-	-	-	-	-	-	-
-	110	5	-	8	-	-	-	-	-	-	-
120	-	5	-	8	-	-	-	-	-	-	-
-	125	5	-	8	-	-	-	-	-	-	-
-	130	5	-	-	10	-	-	-	-	-	-
140	-	5	-	-	10	-	-	-	-	-	-
-	150	-	6	-	10	-	-	-	-	-	-
160	-	-	6	-	10	-	-	-	-	-
-	170	-	6	-	10	-	-	-	-	-	-
180	-	-	6	-	10	-	-	-	-	-	-
-	190	-	6	-	-	12	-	-	-	-	-
200	-	-	-	8	-	12	-	-	-	-	-
-	210	-	-	8	-	12	-	-	-	-	-
220	-	-	-	8	-	12	-	-	-	-	-
240	-	-	-	8	-	12	-	-	-	-	-
-	250	-	-	8	-	12	-	-	-	-	-
260	-	-	-	8	-	12	-	-	-	-	-
280	-	-	-	8	-	12	-	-	-	-	-
300	-	-	-	8	-	12	-	-	-	-	-
320	-	-	-	-	10	-	16	-	-	-	-
-	340	-	-	-	10	-	16	-	-	-	-
360	-	-	-	-	10	-	16	-	-	-	-
-	380	-	-	-	10	-	16	-	-	-	-
400	-	-	-	-	10	-	16	-	-	-	-
-	420	-	-	-	10	-	16	-	-	-	-
440	-	-	-	-	10	-	16	-	-	-	-
-	450	-	-	-	10	-	16	-	-	-	-
-	(470)	-	-	-	-	12	16	-	-	-	-
-	480	-	-	-	-	12	16	-	-	-	-
-	(490)	-	-	-	-	12	16	-	-	-	-
500	-	-	-	-	-	12	-	20	-	-	-
-	(510)	-	-	-	-	12	-	20	-	-	-
-	520	-	-	-	-	12	-	20	-	-	-
-	530	-	-	-	-	12	-	20	-	-	-
-	540	-	-	-	-	12	-	20	-	-	-
-	(550)	-	-	-	-	12	-	20	-	-	-
560	-	-	-	-	-	12	-	20	-	-	-
-	(570)	-	-	-	-	12	-	20	-	-	-
-	580	-	-	-	-	12	-	20	-	-	-
-	600	-	-	-	-	12	-	20	-	-	-
620	-	-	-	-	-	12	-	20	-	-	-
-	630	-	-	-	-	12	-	20	-	-	-
-	650	-	-	-	-	12	-	-	24	-	-
-	670	-	-	-	-	-	16	-	24	-	-
-	(680)	-	-	-	-	-	16	-	24	-	-
-	(700)	-	-	-	-	-	16	-	24	-	-
710	-	-	-	-	-	-	16	-	24	-	-
-	(720)	-	-	-	-	-	16	-	24	-	-
-	750	-	-	-	-	-	16	-	24	-	-
-	(780)	-	-	-	-	-	16	-	24	-	-
800	-	-	-	-	-	-	16	-	-	32	-
-	(820)	-	-	-	-	-	16	-	-	32	-
-	(840)	-	-	-	-	-	16	-	-	32	-
-	850	-	-	-	-	-	16	-	-	32	-
-	(880)	-	-	-	-	-	16	-	-	32	-
900	-	-	-	-	-	-	16	-	-	32	-
-	(920)	-	-	-	-	-	16	-	-	32	-
-	(940)	-	-	-	-	-	16	-	-	32	-
-	950	-	-	-	-	-	16	-	-	32	-
-	(980)	-	-	-	-	-	16	-	-	32	-
1000	-	-	-	-	-	-	16	-	-	32	-
-	1060	-	-	-	-	-	-	20	-	-	40
1120	-	-	-	-	-	-	-	20	-	-	40
-	1180	-	-	-	-	-	-	20	-	-	40
1250	-	-	-	-	-	-	-	20	-	-	40
-	1320	-	-	-	-	-	-	20	-	-	40
1400	-	-	-	-	-	-	-	-	24	-	40
-	1500	-	-	-	-	-	-	-	24	-	40
1600	-	-	-	-	-	-	-	-	24	-	40
-	1700	-	-	-	-	-	-	-	-	32	40
1800	-	-	-	-	-	-	-	-	-	32	40
-	1900	-	-	-	-	-	-	-	-	32	40
2000	-	-	-	-	-	-	-	-	-	32	40

Примечание. Значения в скобках не следует применять при разработке новых конструкций.

3.2. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным в табл. 4.

Таблица 4

В миллиметрах

Номинальный диаметр резьбы d	Шаг резьбы Р	Диаметр резьбы
Номинальный диаметр резьбы d	Шаг резьбы Р	d = D	d₂ = D₂	d₃	D₁
80	5	80,000	77,624	74,102	75,000
80	8	80,000	76,199	70,562	72,000
85	5	85,000	82,624	79,102	80,000
85	8	85,000	81,199	75,562	77,000
90	5	90,000	87,624	84,102	85,000
90	8	90,000	86,199	80,562	82,000
95	5	95,000	92,624	89,102	90,000
95	8	95,000	91,199	85,562	87,000
100	5	100,000	97,624	94,102	95,000
100	8	100,000	96,199	90,562	92,000
105	5	105,000	102,624	99,102	100,000
105	8	105,000	101,199	95,562	97,000
110	5	110,000	107,624	104,102	105,000
110	8	110,000	106,199	100,562	102,000
120	5	120,000	117,624	114,102	115,000
120	8	120,000	116,199	110,562	112,000
125	5	125,000	122,624	119,102	120,000
125	8	125,000	121,199	115,562	117,000
130	5	130,000	127,624	124,102	125,000
130	10	130,000	125,249	118,204	120,000
140	5	140,000	137,624	134,102	135,000
140	10	140,000	135,249	128,204	130,000
150	6	150,000	147,149	142,922	144,000
150	10	150,000	145,249	138,204	140,000
160	6	160,000	157,149	152,922	154,000
160	10	160,000	155,249	148,204	150,000
170	6	170,000	167,149	162,922	164,000
170	10	170,000	165,249	158,204	160,000
180	6	180,000	177,149	172,922	174,000
180	10	180,000	175,249	168,204	170,000
190	6	190,000	187,149	189,922	184,000
190	12	190,000	184,299	175,844	178,000
200	8	200,000	196,199	190,562	192,000
200	12	200,000	194,299	185,844	188,000
210	8	210,000	206,199	200,562	202,000
210	12	210,000	204,299	195,844	198,000
220	8	220,000	216,199	210,562	212,000
220	12	220,000	214,299	205,844	208,000
240	8	240,000	236,199	230,562	232,000
240	12	240,000	234,299	225,844	228,000
250	8	250,000	246,199	240,562	242,000
250	12	250,000	244,299	235,844	238,000
260	8	260,000	256,199	250,562	252,000
260	12	260,000	254,299	245,844	248,000
280	8	280,000	276,199	270,562	272,000^:
280	32	280,000	274,299	265,844	268,000
300	8	300,000	296,199	290,562	292,000
300	12	300,000	294,299	285,844	288,000
320	10	320,000	315,249	308,204	310,000
320	16	320,000	312,398	301,124	304,000
340	10	340,000	335,249	328,204	330,000
340	16	340,000	332,398	321,124	324,000
360	10	360,000	355,249	348,204	350,000
360	16	360,000	352,398	341,124	344,000
380	10	380,000	375,249	368,204	370,000
380	16	380,000	372,398	361,124	364,000
400	10	400,000	395,249	388,204	390,000
400	16	400,000	392,398	381,124	384,000
420	10	420,000	415,249	408,204	410,000
420	16	420,000	412,398	401,124	404,000
440	10	440,000	435,249	428,204	430,000
440	16	440,000	432,398	421,124	424,000
450	10	450,000	445,249	438,204	440,000
450	16	450,000	442,398	431,124	434,000
470	12	470,000	464,299	455,844	458,000
470	16	470,000	462,398	451,124	454,000
480	12	480,000	474,299	465,844	468,000
480	16	480,000	472,398	461,124	464,000
490	12	490,000	484,299	475,844	478,000
490	16	490,000	482,398	471,124	474,000
500	12	500,000	494,299	485,844	488,000
500	20	500,000	490,498	476,406	480,000
510	12	510,000	504,299	495,844	498,000
510	20	510,000	500,498	486,406	490,000
520	12	520,000	514,299	505,844	508,000
520	20	520,000	510,498	496,406	500,000
530	12	530,000	524,299	515,844	518,000
530	20	530,000	520,498	506,406	510,000
540	12	540,000	534,299	525,844	528,000
540	20	540,000	530,498	516,406	520,000
550	12	550,000	544,299	535,844	538,000
550	20	550,000	540,498	526,406	530,000
560	12	560,000	554,299	545,844	548,000
560	20	560,000	550,498	536,406	540,000
570	12	570,000	564,299	555,844	558,000
570	20	570,000	560,498	546,406	550,000
580	12	580,000	574,299	565,844	568,000
580	20	580,000	570,498	556,406	560,000
600	12	600,000	594,299	585,844	588,000
600	20	600,000	590,498	576,406	580,000
620	12	620,000	614,299	605,844	608,000
620	20	620,000	610,498	596,406	600,000
630	12	630,000	624,299	615,844	618,000
630	20	630,000	620,498	606,406	610,000
650	12	650,000	644,299	635,844	638,000
650	24	650,000	638,598	621,688	626,000
670	16	670,000	662,398	651,124	654,000
670	24	670,000	658,598	641,688	646,000
680	16	680,000	672,398	661,124	664,000
680	24	680,000	668,598	651,688	656,000
700	16	700,000	692,398	681,124	684,000
700	24	700,000	688,598	671,688	676,000
710	16	710,000	702,398	691,124	694,000
710	24	710,000	698,598	681,688	686,000
720	16	720,000	712,398	701,124	704,000
720	24	720,000	708,598	691,688	696,000
750	16	750,000	742,398	731,124	734,000
750	24	750,000	738,598	721,688	726,000
780	16	780,000	772,398	761,124	764,000
780	24	780,000	768,598	751,688	756,000
800	16	800,000	792,398	781,124	784,000
800	32	800,000	784,797	762,250	768,000
820	16	820,000	812,398	801,124	804,000
820	32	820,000	804,797	782,250	788,000
840	16	840,000	832,398	821,124	824,000
840	32	840,000	824,797	802,250	808,000
850	16	850,000	842,398	831,124	834,000
850	32	850,000	834,797	812,250	818,000
880	16	880,000	872,398	861,124	864,000
880	32	880,000	864,797	842,250	848,000
900	16	900,000	892,398	881,124	884,000
900	32	900,000	884,797	862,250	868,000
920	16	920,000	912,398	901,124	904,000
920	32	920,000	904,797	882,250	888,000
940	16	940,000	932,398	921,124	924,000
940	32	940,000	924,797	902,250	908,000
950	16	950,000	942,398	931,124	934,000
950	32	950,000	934,797	912,250	918,000
980	16	980,000	972,398	961,124	964,000
980	32	980,000	964,797	942,250	948,000
1000	16	1000,000	992,398	981,124	984,000
1000	32	1000,000	984,797	962,250	968,000
1060	20	1060,000	1050,498	1036,406	1040,000
1060	40	1060,000	1040,996	1012,812	1020,000
1120	20	1120,000	1110,498	1096,406	1100,000
1120	40	1120,000	1100,996	1072,812	1080,000
1180	20	1180,000	1170,498	1156,406	1160,000
1180	40	1180,000	1160,996	1132,812	1140,000
1250	20	1250,000	1240,498	1226,406	1230,000
1250	40	1250,000	1230,996	1202,812	1210,000
1320	20	1320,000	1310,498	1298,406	1300,000
1320	40	1320,000	1300,996	1272,812	1280,000
1400	24	1400,000	1388,598	1371,688	1376,000
1400	40	1400,000	1380,996	1352,812	1360,000
1500	24	1500,000	1488,598	1471,688	1476,000
1500	40	1500,000	1480,996	1452,812	1460,000
1600	24	1600,000	1588,598	1571,688	1576,000
1600	40	1600,000	1580,996	1552,812	1560,000
1700	32	1700,000	1684,797	1662,250	1668,000
1700	40	1700,000	1680,996	1652,812	1660,000
1800	32	1800,000	1784,797	1762,250	1768,000
1800	40	1800,000	1780,996	1752,812	1760,000
1900	32	1900,000	1884,797	1862,250	1868,000
1900	40	1900,000	1880,996	1852,812	1860,000
2000	32	2000,000	1984,797	1962,250	1968,000
2000	40	2000,000	1980,996	1952,812	1960,000

3.3. Значения диаметров вычислены по следующим формулам:

(1)

d₃= d - 2h₃= d - 1,179694 P; (2)

D₁ = d - 2H₁ = d - P. (3)

4. ДОПУСКИ

4.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 3 и 4.

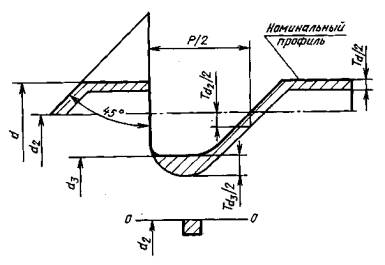

Положение поля допуска наружной резьбы

Черт. 3

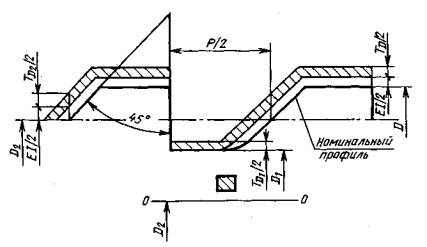

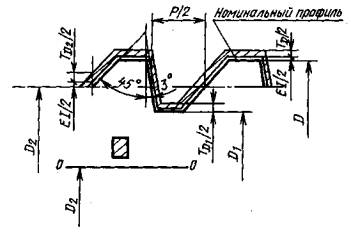

Положение поля допуска внутренней резьбы

Черт. 4

Отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.2. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 5.

Таблица 5

Шаг резьбы Р	Номинальный диаметр резьбы d, мм	Наружная резьба			Внутренняя резьба
		Диаметр резьбы
		d	d₂	d₃	D	D₂	D₁
		Допуск, мкм
		T_d			T_D
5	От 80 до 125	IT11 по ГОСТ 25346-82	450	560	IT11 по ГОСТ 25346-82	450	IT11 по ГОСТ 25346-82
5	» 130 » 140		500	630		500
6	» 150 » 180		500	630		500
6	190		560	700		560
8	От 80 до 125		450	560		450
	» 200 » 250		630	780		630
	» 260 » 300		710	900		710
10	» 130 » 180		500	630		500
	» 320 » 400		710	900		710
	» 420 » 450		800	1000		800
12	» 190 » 250		630	780		630
	» 260 » 300		710	900		710
	» 470 » 500		800	1000		800
	» 510 » 630		900	1120		900
	650		900	1120		900
16	От 320 до 400		710	900		710
	» 420 » 490		800	1000		800
	» 670 » 800		1000	1250		1000
	» 820 » 1000		1000	1250		1000
20	500		800	1000		800
	От 510 до 630		900	1120		900
	» 1060 » 1250		1120	1400		1120
	1320		1250	1560		1250
24	От 650 до 780		900	1120		900
24	» 1400 » 1600		1400	1750		1400
32	800		1000	1250		1000
	От 828 до 1000		1000	1250		1000
	» 1700 » 2000		1400	1750		1400
40	» 1060 » 1250		1120	1400		1120
	» 1320 » 1600		1250	1560		1250
	» 1700 » 2000		1400	1750		1400

Примечание. Допуск диаметра D₁ определяют по номинальному значению диаметра D₁.

4.3. Допуски среднего диаметра резьбы являются суммарными.

Допуски диаметров d₃ и D указаны для проектирования резьбообразующего инструмента и обязательному контролю не подлежат.

4.4. Значения основных отклонений для диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 6.

Таблица 6

Шаг резьбы Р, мм	Наружная резьба	Внутренняя резьба
	Диаметр резьбы
	d, d₂, d₃	D	D₂	D₁
	Основные отклонения, мкм
	es	EI	EI	EI
5	0	D по ГОСТ 25346-82	+520	0
6			+560
8			+640
10			+720
12			+800
16			+960
20			+1120
24			+1280
32			+1600
40			+1920

4.5. Длины свинчивания подразделяют на две группы: N - нормальные, L - длинные.

4.6. Допуск резьбы, если не оговорено особо, относится к наибольшей нормальной длине свинчивания N, указанной в табл. 7, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания N.

Таблица 7

В миллиметрах

Шаг резьбы Р	Номинальный диаметр резьбы d	Длина свинчивания
Шаг резьбы Р	Номинальный диаметр резьбы d	N	L
5	От 80 до 120	До 98	Св. 98
5	» 125 » 140	» 130	» 130
6	» 150 » 180	До 165	Св. 165
6	190	» 190	» 190
8	От 80 до 125	До 100	Св. 100
	» 200 » 250	» 225	» 225
	» 260 » 300	» 280	» 280
10	» 130 » 180	До 150	Св. 150
	» 320 » 400	» 360	» 360
	» 420 » 450	» 435	» 435
12	» 190 » 250	До 220	Св. 220
	» 260 » 300	» 280	» 280
	» 470 » 500	» 485	» 485
	» 510 » 630	» 570	» 570
	650	» 650	» 650
16	От 320 до 400	До 360	Св. 360
	» 420 » 490	» 455	» 455
	» 670 » 800	» 730	» 730
	» 820 » 1000	» 905	» 905
20	500	До 500	Св. 500
	От 510 до 630	» 570	» 570
	» 1060 » 1250	» 1150	» 1150
	1320	» 1320	» 1320
24	От 650 до 780	До 710	Св. 710
24	» 1400 » 1600	» 1500	» 1500
32	800	До 800	Св. 800
	От 820 до 1000	» 905	» 905
	» 1700 » 2000	» 1850	» 1850
40	» 1060 » 1250	До 1150	Св. 1150
	» 1320 » 1600	» 1460	» 1460
	» 1700 » 2000	» 1850	» 1850

4.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 8.

Таблица 8

Шаг резьбы Р, мм	Номинальный диаметр резьбы d, мм	Наружная резьба					Внутренняя резьба
		Диаметр резьбы
		d	d₂		d₃		D	D₂		D₁
		Пред. откл., мкм
		es, ei	es	ei	es	ei	EI; ES	EI	ES	EI; ES
5	От 80 до 125	h11 по ГОСТ 25347-82	0	-450	0	-560	D11 по ГОСТ 25347-82	+520	+970	H11 по ГОСТ 25347-82
5	» 130 » 140		0	-500	0	-630		+520	+1020
6	» 150 » 180		0	-500	0	-630		+560	+1060
6	190		0	-560	0	-700		+560	+1120
8	От 80 до 125		0	-450	0	-560		+640	+1090
	» 200 » 250		0	-630	0	-780		+640	+1270
	» 260 » 300		0	-710	0	-900		+640	+1350
10	» 130 » 180		0	-500	0	-630		+720	+1220
	» 320 » 400		0	-710	0	-900		+720	+1430
	» 420 » 450		0	-800	0	-1000		+720	+1520
12	» 190 » 250		0	-630	0	-780		+800	+1430
	» 260 » 300		0	-710	0	-900		+800	+1510
	» 470 » 500		0	-800	0	-1000		+800	+1600
	» 510 » 630		0	-900	0	-1120		+800	+1700
	650		0	-900	0	-1120		+800	+1700
16	От 320 до 400		0	-710	0	-900		+960	+1670
	» 420 » 490		0	-800	0	-1100		+960	+1760
	» 670 » 800		0	-1000	0	-1250		+960	+1960
	» 820 » 1000		0	-1000	0	-1250		+960	+1960
20	500		0	-800	0	-1100		+1120	+1920
	От 510 до 630		0	-900	0	-1120		+1120	+2020
	» 1060 » 1250		0	-1120	0	-1400		+1120	+2240
	1320		0	-1250	0	-1560		+1120	+2370
24	От 650 до 780		0	-900	0	-1120		+1280	+2180
24	» 1400 » 1600		0	-1400	0	-1750		+1280	+2680
32	800		0	-1000	0	-1250		+1600	+2600
	От 820 до 1000		0	-1000	0	-1250		+1600	+2600
	» 1700 » 2000		0	-1400	0	-1700		+1600	+3000
40	» 1060 » 1250		0	-1120	0	-1400		+1920	+3040
	» 1320 » 1600		0	-1250	0	-1560		+1920	+3170
	» 1700 » 2000		0	-1400	0	-1750		+1920	+3320

Примечание. Предельные отклонения диаметра D₁ определяют по номинальному значению диаметра D₁

5. УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗЬБЫ

5.1. В обозначение упорной усиленной резьбы должны входить: буква S, значения угла 45°, номинального диаметра и шага, например:

S 45° 200×12.

Для левой резьбы условное обозначение резьбы дополняют буквами LH, например:

S 45° 200×12 LH.

5.2. В обозначение многозаходной резьбы должны входить: буква S, значения угла 45°, номинального диаметра, хода и в скобках буква Р со значением шага, например:

для двузаходной резьбы со значением хода 24 мм и шагом 12 мм:

S 45° 200×24 (Р12);

для левой резьбы:

S 45° 200×24 (Р12) LH.

5.3. Длину свинчивания N в обозначении резьбы не указывают. Длину свинчивания L указывают в миллиметрах, например:

S 45° 200×12 - 300;

S 45° 200×12 LH - 300.

ПРИЛОЖЕНИЕ
Рекомендуемое

РЕЗЬБА УПОРНАЯ УСИЛЕННАЯ 45° СПЕЦИАЛЬНАЯ ДЛЯ ДИАМЕТРОВ ОТ 80 ДО 2000 мм

Настоящее приложение распространяется на резьбу упорную усиленную 45° специальную для диаметров от 80 до 2000 мм, рекомендуемую для опытного применения при особо больших знакопеременных нагрузках и отличающуюся повышенной усталостной прочностью.

1. ОБОЗНАЧЕНИЯ

r, r_з - радиусы закругления впадины наружной резьбы;

r₁ - радиус закругления вершины наружной резьбы;

r₂ - радиус закругления впадины внутренней резьбы.

Остальные обозначения соответствуют разд. 1 настоящего стандарта.

2. ПРОФИЛЬ

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 5 и в табл. 9.

Черт. 5

Таблица 9

В миллиметрах

Шаг Р	Н = Р		H₁ = 0,25 Р
10	10	5	2,5
12	12	6	3,0
16	16	8	4,0
20	20	10	5,0
24	24	12	6,0
32	32	16	8,0
40	40	20	10,0
48	48	24	12,0
56	56	28	14,0
64	64	32	16,0
72	72	36	18,0
80	80	40	20,0

2.2. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным в табл. 10 и на черт. 6.

Черт. 6

Таблица 10

В миллиметрах

Шаг Р	a_c = 0,1558 P	h₃ = 0,4058 Р	r = 0,125 P	r₁ = 0,02 Р	r₂ = 0,015 Р	r₃ = 0,23 Р
10	1,558	4,058	1,25	0,20	0,15	2,30
12	1,870	4,870	1,50	0,25	0,20	2,76
16	2,493	6,493	2,00	0,30	0,25	3,68
20	3,116	8,116	2,50	0,40	0,30	4,60
24	3,739	9,739	3,00	0,48	0,35	5,52
32	4,986	12,986	4,00	0,64	0,50	7,36
40	6,232	16,232	5,00	0,80	0,60	9,20
48	7,478	19,478	6,00	0,96	0,70	11,04
56	8,725	22,725	7,00	1,12	0,85	12,88
64	9,971	25,971	8,00	1,28	0,95	14,72
72	11,218	29,218	9,00	1,44	1,00	16,56
80	12,464	32,464	10,00	1,60	1,20	18,40

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Диаметры и шаги должны соответствовать указанным в табл. 11.

При выборе диаметров следует предпочитать 1-й ряд 2-му.

Таблица 11

В миллиметрах

Номинальный диаметр резьбы d		Шаг Р
Ряд 1	Ряд 2	10	12	15	20	24	32	40	48	56	64	72	80
80	-	10	-	-	-	-	-	-	-	-	-	-	-
-	85	10	-	-	-	-	-	-	-	-	-	-	-
90	-	10	-	-	-	-	-	-	-	-	-	-	-
-	95	10	-	-	-	-	-	-	-	-	-	-	-
100	-	10	-	-	-	-	-	-	-	-	-	-	-
-	105	-	12	-	-	-	-	-	-	-	-	-	-
-	110	-	12	-	-	-	-	-	-	-	-	-	-
120	-	-	12	-	-	-	-	-	-	-	-	-	-
-	125	-	12	-	-	-	-	-	-	-	-	-	-
-	130	-	12	-	-	-	-	-	-	-	-	-	-
140	-	-	12	-	-	-	-	-	-	-	-	-	-
-	150	-	12	-	-	-	-	-	-	-	-	-	-
160	-	-	12	-	-	-	-	-	-	-	-	-	-
-	170	-	12	-	-	-	-	-	-	-	-	-	-
180	-	-	12	-	-	-	-	-	-	-	-	-	-
-	190	-	-	16	-	-	-	-	-	-	-	-	-
200	-	-	-	16	-	-	-	-	-	-	-	-	-
-	210	-	-	16	-	-	-	-	-	-	-	-	-
220	-	-	-	16	-	-	-	-	-	-	-	-	-
240	-	-	-	16	-	-	-	-	-	-	-	-	-
260	-	-	-	-	20	-	-	-	-	-	-	-	-
280	-	-	-	-	20	-	-	-	-	-	-	-	-
300	-	-	-	-	20	-	-	-	-	-	-	-	-
320	-	-	-	-	20	-	-	-	-	-	-	-	-
-	340	-	-	-	-	24	-	-	-	-	-	-	-
360	-	-	-	-	-	24	-	-	-	-	-	-	-
-	380	-	-	-	-	24	-	-	-	-	-	-	-
400	-	-	-	-	-	24	-	-	-	-	-	-	-
-	420	-	-	-	-	24	-	-	-	-	-	-	-
450	-	-	-	-	-	-	32	-	-	-	-	-	-
-	480	-	-	-	-	-	32	-	-	-	-	-	-
500	-	-	-	-	-	-	32	-	-	-	-	-	-
-	530	-	-	-	-	-	32	-	-	-	-	-	-
560	-	-	-	-	-	-	32	-	-	-	-	-	-
-	600	-	-	-	-	-	-	40	-	-	-	-	-
620	-	-	-	-	-	-	-	40	-	-	-	-	-
-	670	-	-	-	-	-	-	40	-	-	-	-	-
710	-	-	-	-	-	-	-	40	-	-	-	-	-
-	750	-	-	-	-	-	-	-	48	-	-	-	-
800	-	-	-	-	-	-	-	-	48	-	-	-	-
-	850	-	-	-	-	-	-	-	48	-	-	-	-
900	-	-	-	-	-	-	-	-	48	56	-	-	-
-	950	-	-	-	-	-	-	-	-	56	-	-	-
1000	-	-	-	-	-	-	-	-	-	56	-	-	-
-	1060	-	-	-	-	-	-	-	-	-	64	-	-
1120	-	-	-	-	-	-	-	-	-	-	64	-	-
-	1180	-	-	-	-	-	-	-	-	-	64	-	-
1250	-	-	-	-	-	-	-	-	-	-	64	-	-
-	1320	-	-	-	-	-	-	-	-	-	-	72	-
1400	-	-	-	-	-	-	-	-	-	-	-	72	-
-	1500	-	-	-	-	-	-	-	-	-	-	72	-
1600	-	-	-	-	-	-	-	-	-	-	-	72	-
-	1700	-	-	-	-	-	-	-	-	-	-	-	80
1800	-	-	-	-	-	-	-	-	-	-	-	-	80
-	1900	-	-	-	-	-	-	-	-	-	-	-	80
2000	-	-	-	-	-	-	-	-	-	-	-	-	80

3.2. Номинальные значения наружного, среднего и внутреннего диаметров должны соответствовать указанным в табл. 12.

Таблица 12

В миллиметрах

Номинальный диаметр резьбы d	Шаг Р	Диаметр резьбы
Номинальный диаметр резьбы d	Шаг Р	d = D	d₂ = D₂	d₃	D_l
80	10	80	77,5	71,884	75
85		85	82,5	76,884	80
90		90	87,5	81,884	85
95		95	92,5	86,884	90
100		100	97,5	91,884	95
105	12	105	102,0	95,262	99
110		110	107,0	100,262	104
120		120	117,0	110,262	114
125		125	122,0	115,262	119
130		130	127,0	120,262	124
140		140	137,0	130,262	134
150		150	147,0	140,262	144
160		160	157,0	150,262	154
170		170	167,0	160,262	164
180		180	177,0	170,262	174
190	16	190	186,0	177,016	182
200		200	196,0	187,016	192
210		210	206,0	197,016	202
220		220	216,0	207,016	212
240		240	236,0	227,016	232
260	20	260	255,0	243,770	250
280		280	275,0	263,770	270
300		300	295,0	283,770	290
320		320	315,0	303,770	310
340	24	340	334,0	320,524	328
360		360	354,0	340,524	348
380		380	374,0	360,524	368
400		400	394,0	380,524	388
420		420	414,0	400,524	408
450	32	450	442,0	424,032	434
480		480	472,0	454,032	464
500		500	492,0	474,032	484
530		530	522,0	504,032	514
560		560	552,0	534,032	544
600	40	600	590,0	567,540	580
620		620	610,0	587,540	600
670		670	660,0	637,540	650
710		710	700,0	677,540	690
750	48	750	738,0	711,048	726
800		800	788,0	761,048	776
850		850	838,0	811,048	826
900	56	900	886,0	854,556	872
950		950	936,0	904,556	922
1000		1000	986,0	954,556	972
1060	64	1060	1044,0	1008,064	1028
1120		1120	1104,0	1068,064	1088
1180		1180	1164,0	1128,064	1148
1250		1250	1234,0	1198,064	1218
1320	72	1320	1302,0	1261,572	1284
1400		1400	1382,0	1341,572	1364
1500		1500	1482,0	1441,572	1464
1600		1600	1582,0	1541,572	1564
1700	80	1700	1680,0	1635,080	1660
1800		1800	1780,0	1735,080	1760
1900		1900	1880,0	1835,080	1860
2000		2000	1980,0	1935,080	1960

3.3. Значения диаметров вычислены по следующим формулам:

d₂ = d - H = d - 0,25 P; (1)

d₃ = d - 2h₃ = d - 0,8115 P; (2)

D₁ = d - 2H₁ = d - 0,5 P. (3)

4. ДОПУСКИ

4.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 7.

Положение поля допуска наружной резьбы

Положение поля допуска внутренней резьбы

Черт. 7

Отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.2. Длины свинчивания подразделяют на две группы: N - нормальные, L - длинные.

4.3. Допуск резьбы, если не оговорено особо, относят к наибольшей нормальной длине свинчивания N, указанной в табл. 13, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания N.

Таблица 13

В миллиметрах

Шаг Р	Номинальный диаметр резьбы d	Длина свинчивания
Шаг Р	Номинальный диаметр резьбы d	N	L
10	От 80 до 100	До 90	Св. 90
12	» 105 » 120	» 115	» 115
	» 125 » 140	» 130	» 130
	» 150 » 180	» 165	» 165
16	190	» 190	» 190
16	От 200 до 240	» 220	» 220
20	» 260 » 300	» 280	» 280
20	320	» 320	» 320
24	От 340 до 420	» 380	» 380
32	» 450 » 500	» 475	» 475
32	» 530 » 560	» 545	» 545
40	» 600 » 710	» 650	» 650
48	» 750 » 850	» 800	» 800
56	» 900 » 1000	» 950	» 950
64	» 1060 » 1250	» 1150	» 1150
72	» 1320 » 1600	» 1450	» 1450
80	» 1700 » 2000	» 1850	» 1850

Примечание. Числовые значения длин свинчивания установлены эмпирически.

4.4. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 14.

Таблица 14

Шаг Р, мм	Номинальный диаметр резьбы d, мм	Наружная резьба					Внутренняя резьба
		Диаметр резьбы
		d	d₂		d₃		D	D₂		D₁
		Пред. откл., мкм
		es; ei	es	ei	es	ei	EI; ES	EI	ES	EI; ES
10	От 80 до 100	h11 по ГОСТ 25347-82	0	-450	0	-560	D11 по ГОСТ 25347-82	+720	+1170	H11 по ГОСТ 25347-82
12	» 105 » 120			-450		-560		+800	+1250
12	» 125 » 180			-500		-630		+800	+1300
16	» 190 » 240			-630		-780		+960	+1590
20	260			-630		-780		+1120	+1750
20	От 280 до 320			-710		-900		+1120	+1830
24	» 340 » 420			-710		-900		+1280	+1990
32	» 450 » 560			-800		-1000		+1600	+2400
40	» 600 » 710			-900		-1120		+1920	+2820
48	» 750 » 850			-900		-1120		+2240	+3140
56	» 900 » 1000			-1000		-1250		+2560	+3560
64	» 1060 » 1250			-1120		-1400		+2880	+4000
72	» 1320 » 1600			-1250		-1600		+3200	+4450
80	» 1700 » 2000			-1400		-1800		+3520	+4920

Примечание. Предельные отклонения диаметра D₁ определяют по номинальному значению диаметра D₁.

5. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

5.1. Специальная упорная усиленная резьба должна обозначаться: словами «Спец. S», значениями номинального диаметра, шага и угла 45°, например:

Спец. S 900´56´45° ГОСТ 13535-87

Для левой резьбы условное обозначение резьбы дополняют буквами LH, например:

Спец. S 900´56´45° LH ГОСТ 13535-87

5.2. Длину свинчивания N в обозначении резьбы не указывают. Длину свинчивания L указывают в миллиметрах, например:

Спец. S 900´56´45° - 1000 ГОСТ 13535-87

Спец. S 900´56´45° LH - 1000 ГОСТ 13535-87

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.03.87 № 843

3. Стандарт полностью соответствует СТ СЭВ 5611-86.

4. ВЗАМЕН ГОСТ 13535-68.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 25346-82	4.2, 4.4
ГОСТ 25347-82	4.7; приложение

6. ПЕРЕИЗДАНИЕ

СОДЕРЖАНИЕ

5. УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗЬБЫ

Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >> ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>

Задать вопрос в форуме >>
Форум "Металлопрокат, метизы, конструкции, ковка" >>
Форум "Нормативные документы по металлопрокату" >>
Форум "Ковка" >>

ГОСТ 13535-87 Основные нормы взаимозаменяемости. Резьба упорная усиленная 45 градусов

РЕЗЬБА УПОРНАЯ УСИЛЕННАЯ 45°

1. ОБОЗНАЧЕНИЯ

2. ПРОФИЛЬ

3. ОСНОВНЫЕ РАЗМЕРЫ

4. ДОПУСКИ

5. УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗЬБЫ

ПРИЛОЖЕНИЕ Рекомендуемое

РЕЗЬБА УПОРНАЯ УСИЛЕННАЯ 45° СПЕЦИАЛЬНАЯ ДЛЯ ДИАМЕТРОВ ОТ 80 ДО 2000 мм

ПРИЛОЖЕНИЕ
Рекомендуемое
