ГОСТ 13536-68 Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЬБА КРУГЛАЯ ДЛЯ САНИТАРНО-ТЕХНИЧЕСКОЙ АРМАТУРЫ. ПРОФИЛЬ, ОСНОВНЫЕ РАЗМЕРЫ, ДОПУСКИ Round thread for sanitary fittings. Profile, basic dimensions, tolerances |
ГОСТ |
Дата введения 01.01.70
1. Настоящий стандарт распространяется на круглую резьбу для шпинделей вентилей смесителей, туалетных по ГОСТ 19681 водопроводных кранов.

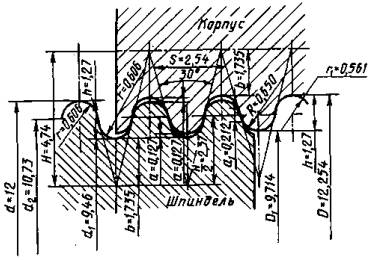

2. Профиль и размеры резьбы должны соответствовать указанным на черт. 1.
Н=1,86603 S; r=0,23851 S; h=0,5 S; R=0,25597 S; a=0,05 S; r1=0,22105 S
Черт. 1
3. Расположение полей допусков резьбы и сами допуски должны соответствовать указанным на черт. 2 и в таблице.
Отклонения отсчитываются от соответствующих номинальных значений диаметров резьбы в направлении, перпендикулярном к оси резьбы.

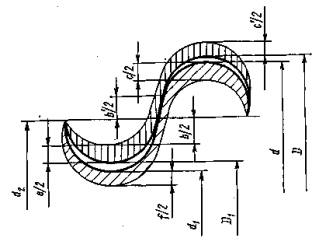

Черт. 2
|
Номинальный диаметр резьбы, d, мм |
Резьба на шпинделе |
Резьба в корпусе |
||||||||||
|
Наружный диаметр d |
Внутренний диаметр d1 |
Средний диаметр d2 |
Внутренний диаметр D1 |
Наружный диаметр D |
||||||||
|
Предельные отклонения, мкм |
||||||||||||
|
верхн. |
нижн.-c |
верх |
нижн.-f |
верх. |
нижн.-b |
нижн. |
верхн.+b¢ |
нижн. |
верхн.+е |
нижн. |
верхн.+с¢ |
|
|
12 |
0 |
220 |
0 |
220 |
0 |
180 |
0 |
180 |
0 |
220 |
0 |
220 |
4. Предельные отклонения отдельно для шага и для угла профиля резьбы настоящим стандартом не устанавливаются. Указанные в таблице допуски среднего размера включают также и необходимые для компенсации погрешностей шага и угла профиля величины уменьшения среднего диаметра наружной резьбы или увеличения среднего диаметра внутренней резьбы.
Пример условного обозначения круглой резьбы диаметром d = 12 мм, шагом S = 2,54 мм:
Кр 12×2,54 ГОСТ 13536-68
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
2. УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 23.02.68
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 19681-94 |
1 |
5. ПЕРЕИЗДАНИЕ
