ГОСТ 13973-74 Пробки для соединений трубопроводов по наружному конусу. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОБКИ ДЛЯ
СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ
Конструкция и размеры
ГОСТ 13973-74
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОБКИ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ Конструкция и размеры Plugs for tube connections on external cone. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок действия установлен с
01.07.75
Ограничение срока действия снято Постановлением Госстандарта от 16.01.86 № 127
1. Пробки должны изготовляться двух исполнений.
2. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 и 2 и в таблице.
* Размер для справок.
** D2 = S.
Черт. 1

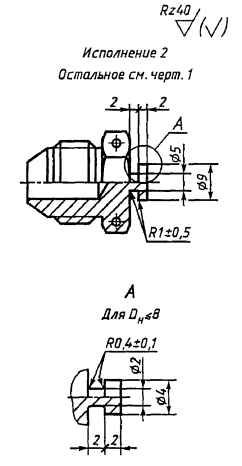

Черт. 2
Размеры в мм
|
Наружный диаметр труб Dн |
Применяемость |
d |
|
D |
D1 |
S |
l ± 0,3 |
l1 -1,0 |
l2 ± 0,2 |
l3 |
L |
Масса 100 шт., кг |
||
|
Номин. |
Пред. откл. |
Алюминиевый сплав |
Сталь |
|||||||||||
|
3 |
|
- |
1,0 |
М8 ´ 1 |
11,5 |
10 |
13 |
- |
1,2 |
2,5 |
±0,2 |
18 |
- |
0,58 |
|
4 |
|
1,2 |
М10 ´ 1 |
13,8 |
12 |
14 |
1,5 |
19 |
- |
0,98 |
||||
|
6 |
|
М12 ´ 1 |
16,2 |
14 |
15 |
3,0 |
21 |
0,60 |
1,68 |
|||||
|
8 |
|
1,5 |
М14 ´ 1 |
19,6 |
17 |
2,0 |
0,87 |
2,42 |
||||||
|
10 |
|
7,5 |
М16 ´ 1 |
16 |
17 |
22 |
0,89 |
2,48 |
||||||
|
12 |
|
9,5 |
М20 ´ 1,5 |
25,4 |
22 |
20 |
20 |
26 |
1,41 |
3,93 |
||||
|
14 |
|
11,5 |
М22 ´ 1,5 |
27,7 |
24 |
1,90 |
5,30 |
|||||||
|
16 |
|
13,5 |
М24 ´ 1,5 |
31,2 |
27 |
21 |
21 |
3,5 |
±0,25 |
28 |
2,48 |
6,92 |
||
|
18 |
|
15,5 |
М27 ´ 1,5 |
34,6 |
30 |
3,13 |
8,72 |
|||||||
|
20 |
|
17,0 |
М30 ´ 1,5 |
36,9 |
32 |
22 |
4,0 |
30 |
4,09 |
11,40 |
||||
|
22 |
|
19,0 |
М33 ´ 2 |
41,6 |
36 |
26 |
24 |
34 |
4,55 |
12,70 |
||||
|
25 |
|
22,0 |
5,65 |
15,75 |
||||||||||
|
28 |
|
25,0 |
М39 ´ 2 |
47,3 |
41 |
27 |
32 |
35 |
6,18 |
17,2-3 |
||||
|
30 |
|
27,0 |
6,10 |
17,05 |
||||||||||
|
32 |
|
28,0 |
2,0 |
М42 ´ 2 |
53,1 |
46 |
2,5 |
36 |
6,76 |
18,80 |
||||
|
34 |
|
30,0 |
М45 ´ 2 |
28 |
8,14 |
22,70 |
||||||||
|
36 |
|
32,0 |
М48 ´ 2 |
57,7 |
50 |
29 |
33 |
37 |
9,03 |
25,20 |
||||
|
38 |
|
34,0 |
9,20 |
25,70 |
||||||||||
Пример условного обозначения пробки исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:
Пробка 1-12-31А ГОСТ 13973-74
То же, из стали марки 45:
Пробка 1-12-22А ГОСТ 13973-74
То же, из стали марки 12Х18Н9Т:
Пробка 1-12-13А ГОСТ 13973-74
То же, из стали марки 13Х11Н2В2МФ:
Пробка 1-12-11А ГОСТ 13973-74
То же, для изделий общего применения:
Пробка 1-12-31 ГОСТ 13973-74
Пробка 1-12-22 ГОСТ 13973-74
Пробка 1-12-13 ГОСТ 13973-74
Пробка 1-12-11 ГОСТ 13973-74
Пример условного обозначения пробки исполнения 2 к трубопроводу D = 12 мм из алюминиевого сплава:
Пробка 2-12-31А ГОСТ 13973-74
То же, из стали марки 45:
Пробка 2-12-22А ГОСТ 13973-74
То же, из стали марки 12Х18Н9Т:
Пробка 2-12-13А ГОСТ 13973-74
Тоже, из стали марки 13X11Н2В2МФ:
Пробка 2-12-11А ГОСТ 13973-74
То же, для изделий общего применения:
Пробка 2-12-31 ГОСТ 13973-74
Пробка 2-12-22 ГОСТ 13973-74
Пробка 2-12-13 ГОСТ 13973-74
Пробка 2-12-11 ГОСТ 13973-74
3. Резьбовая часть пробок - по ГОСТ 13955-74.
4. Маркировать и клеймить - по ГОСТ 13977-74.
5. Технические условия - по ГОСТ 13977-74.
