ГОСТ 1477-93 Винты установочные с плоским концом и прямым шлицем классов точности А и В. Технические условия

ГОСТ 1477-93

(ИСО 4766-84)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ
С ПЛОСКИМ КОНЦОМ И ПРЯМЫМ
ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Республика Кыргызстан

Республика Молдова

Российская Федерация

Республика Таджикистан

Туркменистан

Украина

Белстандарт

Кыргызстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Туркменглавгосинспекция

Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 1477-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 1477-84

5. ПЕРЕИЗДАНИЕ

Содержание

Предисловие

1. Размеры

2. Технические требования

3. Обозначение

ПРИЛОЖЕНИЕ (справочное)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ПЛОСКИМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И Б

Технические условия

Flat-point straight slotted set screws.
Product grades A and B. Specifications

ГОСТ 1477-93

(ИСО 4766-84)

Дата введения 1995-01-01

Настоящий стандарт распространяется на установочные винты с плоским концом и прямым шлицем, классов точности А и В с номинальным диаметром d от 1,0 до 12 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям экономики страны, выделены курсивом.

1. Размеры

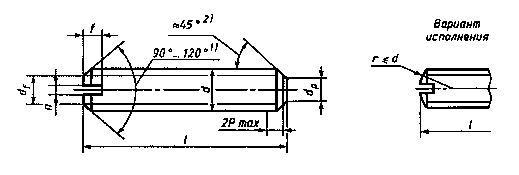

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

¹⁾Угол 120° обязательно для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

²⁾Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

Таблица 1

Номинальный диаметр резьбы d						1	1,2	1,6	2	2,5	3	(3,5)¹	4	5	6	8	10	12
Шаг резьбы Р						0,25	0,25	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75
d_f ≈						Внутренний диаметр резьбы
d_р			не менее			0,35	0,35	0,55	0,75	1,25	1,75	1,95	2,25	3,2	3,7	5,2	6,64	8,14
d_р			не более			0,6	0,6	0,8	1	1,5	2	2,2	2,5	3,5	4	5,5	7	8,5
n			номин.			0,2	0,2	0,25	0,25	0,4	0,4	0,5	0,6	0,8	1	1,2	1,6	2
			не менее			0,26	0,26	0,31	0,31	0,46	0,46	0,56	0,66	0,86	1,06	1,26	1,66	2,06
			не более			0,4	0,4	0,45	0,45	0,6	0,6	0,7	0,8	1	1,2	1,51	1,91	2,31
t			не менее			0,4	0,4	0,56	0,64	0,72	0,8	0,96	1,12	1,28	1,6	2	2,4	2,8
t			не более			0,52	0,52	0,74	0,84	0,95	1,05	1,21	1,42	1,63	2	2,5	3	3,6
l¹⁾	Класс точности
l¹⁾	A			B
но мин.	не ме- нее	не бо- лее		не ме- нее	не бо- лее
2	1,8	2,2		1,5	2,5
2,5	2,3	2,7		2	3
3	2,8	3,2		2,5	3,5
4	3,76	4,24		3,4	4,6
5	4,76	5,24		4,4	5,6
6	5,76	6,24		5,4	6,6
8	7,71	8,29		7,25	8,75
10	9,71	10,29		9,25	10,75
12	11,65	12,35		11,1	12,9						Стандартные длины
(14)	13,65	14,35		13,1	14,9
16	15,58	16,42		15,1	16,9
(18)	17,58	18,42		17,1	18,9
20	19,58	20,42		18,95	21,05
(22)	21,58	22,42		20,95	23,05
25	24,58	25,42		23,95	26,05
(28)	27,58	28,42		27,95	29,05
30	29,58	30,42		28,95	31,05
35	34,5	35,5		33,75	36,25
40	39,5	40,5		38,75	41,25
45	44,5	45,5		43,75	46,25
50	49,5	50,5		48,75	51,25
55	54,4	55,6		53,5	56,5
60	59,4	60,6		58,5	61,5
¹⁾ Размеры, заключенные в скобки, применять не рекомендуется.

1.2. Теоретическая масса винтов указана в приложении.

2. Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал		Сталь	Коррозионностойкая сталь	Цветные сплавы
Резьба	Поле допуска	6g
	Стандарты	ГОСТ 16093, ГОСТ 24705
Механические свойства	Класс прочности или группа материала	14Н, 22Н 33Н, 45Н	21-26	31-35
	Стандарты	ГОСТ 25556	ГОСТ 1759.0
Допуски	Класс точности	А, В
	Стандарты	ГОСТ 1759.1
Окончательная обработка поверхности изделия		Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем
Приемка		Правила приемки - ГОСТ 17769
Методы контроля		Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1
		Дефекты поверхности - ГОСТ 1759.2
		Механические свойства
		ГОСТ 25556	ГОСТ 1759.0	ГОСТ 1759.0
Маркировка и упаковка		ГОСТ 1759.0, ГОСТ 18160

3. Обозначение

Примеры условного обозначения

Установочный винт с плоским концом и прямым шлицем класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l - 25 мм, класса прочности 14 Н, без покрытия:

Винт M10-6g×25.14H ГОCT 1477-93

То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g×25.45H. 40Х. 05 ГОСТ 1477-93

То же, из латуни ЛС 59-1, без покрытия:

Винт А.М10-6g×25.32.ЛС 59-1 ГОСТ 1477-93

ПРИЛОЖЕНИЕ
(справочное)

Таблица 3 - Масса винтов

Длина l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,2

1,6

2,5

(3,5)

0,007

0,010

0,020

0,030

2,5

0,010

0,014

0,026

0,040

0,060

0,012

0,018

0,030

0,049

0,078

0,108

0,016

0,024

0,042

0,068

0,108

0,152

0,210

0,261

0,053

0,086

0,138

0,196

0,290

0,339

0,469

0,065

0,105

0,168

0,240

0,360

0,416

0,593

0,840

0,088

0,142

0,228

0,328

0,510

0,571

0,840

1,193

2,039

0,180

0,289

0,416

0,660

0,726

1,088

1,545

2,675

4,101

0,349

0,504

0,820

0,881

1,335

1,898

3,312

5,112

7,480

(14)

0,593

0,970

1,036

1,582

2,251

3,949

6,110

8,934

0,681

1,020

1,191

1,830

2,604

4,586

7,113

10,390

(18)

1,270

1,345

2,077

2,956

5,223

8,124

11,843

1,420

1,500

2,324

3,309

5,859

9,121

13,301

(22)

2,029

2,572

3,662

6,496

10,133

14,752

2,943

4,191

7,451

11,632

16,933

(28)

4,720

8,406

13,144

19,124

5,073

9,043

14,142

20,571

10,635

16,652

24,212

12,227

19,162

27,841

21,672

31,484

24,182

35,113

43,500

48,840

Примечание - Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1 ,08 - для латуни.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер раздела
ГОСТ 9.301-86	2
ГОСТ 9.303-84	2
ГОСТ 1759.0-87	2
ГОСТ 1759.1-82	2
ГОСТ 1759.2-82	2
ГОСТ 16093-2004	2
ГОСТ 17769-83	2
ГОСТ 18160-72	2
ГОСТ 24705-2004	2
ГОСТ 25556-82	2
