ГОСТ 1478-93 Винты установочные с цилиндрическим концом и прямым шлицем классов точности А и В. Технические условия
ГОСТ 1478-93
(ИСО 7435-83)
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
ВИНТЫ УСТАНОВОЧНЫЕ Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным
советом по стандартизации, метрологии и сертификации 21 октября
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета
Российской Федерации по стандартизации, метрологии и сертификации от 2 июня
4. ВЗАМЕН ГОСТ 1478-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ Технические условия Dog-point straight slotted
set screws. |
ГОСТ (ИСО 7435-83) |
Дата введения 1995-01-01
Настоящий стандарт распространяется на
установочные винты с цилиндрическим концом и прямым шлицем, классов точности А
и Б с номинальным диаметром d oт 1,6 до
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям экономики страны, выделены курсивом.
1. Размеры

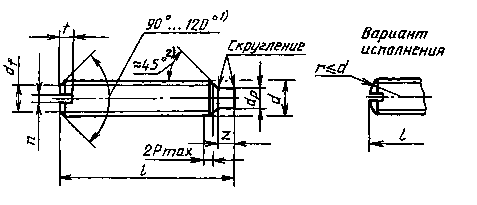

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
||||
|
Шаг резьбы Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
||||
|
df |
Внутренний диаметр резьбы |
||||||||||||||
|
dр |
не менее |
0,55 |
0,75 |
1,25 |
1,75 |
1,95 |
2,25 |
3,2 |
3,7 |
5,2 |
6,64 |
8,14 |
|||
|
не более |
0,8 |
1 |
1,5 |
2 |
2,2 |
2,5 |
3,5 |
4 |
5,5 |
7 |
8,5 |
||||
|
n |
номин. |
0,25 |
0,25 |
0,4 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
2 |
|||
|
не менее |
0,31 |
0,31 |
0,46 |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,02 |
||||
|
не более |
0,45 |
0,45 |
0,6 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,51 |
1,91 |
2,31 |
||||
|
t |
не менее |
0,56 |
0,64 |
0,72 |
0,8 |
0,96 |
1,12 |
1,28 |
1,6 |
2 |
2,4 |
2,8 |
|||
|
не более |
0,74 |
0,84 |
0,95 |
1,05 |
1,21 |
1,42 |
1,63 |
2 |
2,5 |
3 |
3,6 |
||||
|
z |
не менее |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
4 |
5 |
6 |
|||
|
не более |
1,05 |
1,25 |
1,5 |
1,75 |
2 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
||||
|
l1) |
Класс точности |
|
|||||||||||||
|
А |
В |
||||||||||||||
|
но- |
не |
не |
не |
не |
|||||||||||
|
2 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,76 |
4,24 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,76 |
5,24 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,76 |
6,24 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,71 |
8,29 |
7,25 |
8,75 |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,71 |
10,29 |
9,25 |
10,75 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
11,1 |
12,9 |
|
|
|
|
Стандартные длины |
|
|
|
|||
|
(14) |
13,65 |
14,35 |
13,1 |
14,9 |
|
|
|
|
|
|
|
|
|
|
|
|
16 |
15,58 |
16,42 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
|
|
(18) |
77,58 |
18,42 |
17,1 |
18,9 |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
19,58 |
20,42 |
18,95 |
21,05 |
|
|
|
|
|
|
|
|
|
|
|
|
(22) |
27, 58 |
22,42 |
20,95 |
23,05 |
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,58 |
25,42 |
23,95 |
26,05 |
|
|
|
|
|
|
|
|
|
|
|
|
(28) |
27,58 |
28,42 |
27,95 |
29,05 |
|
|
|
|
|
|
|
|
|
|
|
|
30 |
29,58 |
30,42 |
28,95 |
31,05 |
|
|
|
|
|
|
|
|
|
|
|
|
35 |
34,0 |
35,5 |
33,75 |
36,25 |
|
|
|
|
|
|
|
|
|
|
|
|
40 |
39,5 |
40,5 |
38,75 |
41,25 |
|
|
|
|
|
|
|
|
|
|
|
|
45 |
44,5 |
45,5 |
43,75 |
46,25 |
|
|
|
|
|
|
|
|
|
|
|
|
50 |
49,5 |
50,5 |
48,75 |
51,25 |
|
|
|
|
|
|
|
|
|
|
|
|
55 |
54,4 |
55,6 |
53,5 |
56,5 |
|
|
|
|
|
|
|
|
|
|
|
|
60 |
59,4 |
60,6 |
58,5 |
61,5 |
|
|
|
|
|
|
|
|
|
|
|
|
1) Размеры, заключенные в скобки, применять не рекомендуется. |
|||||||||||||||
1.2. Теоретическая масса винтов указана в приложении.
2. Технические требования
Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.
Таблица 2
|
Материал |
Сталь |
Коррозионностойкая сталь |
Цветные сплавы |
|
|
Резьба |
Поле допуска |
6g |
||
|
Стандарты |
ГОСТ 16093, ГОСТ 24705 |
|||
|
Механические свойства |
Класс прочности или группа материала |
14Н,
22Н |
21-26 |
31-35 |
|
Стандарты |
ГОСТ 25556 |
ГОСТ 1759.0 |
||
|
Допуски |
Класс точности |
А, В |
||
|
Стандарты |
ГОСТ 1759.1 |
|||
|
Окончательная обработка поверхности изделия |
Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303. Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем |
|||
|
Приемка |
Правила приемки - ГОСТ 17769 |
|||
|
Методы контроля |
Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1 |
|||
|
Дефекты поверхности - ГОСТ 1759.2 |
||||
|
Механические свойства |
||||
|
ГОСТ 25556 |
ГОСТ 1759.0 |
ГОСТ 1759.0 |
||
|
Маркировка и упаковка |
ГОСТ 1759.0, ГОСТ 18160 |
|||
3. Обозначение
Примеры условного обозначения
Установочный
винт с цилиндрическим концом и прямым шлицем класса точности В, диаметром
резьбы d = 10 мм,
с полем допуска 6g, длиной l =
Винт M10-6g×25.14Н ГОСТ 1478-93
То же, класса точности А, класса прочности 45 Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g×25.45H. 40X. 05 ГОСТ 1478-93
То же, из латуни ЛС59-1, без покрытия:
Винт AMI0-6g×25.32. ЛС59-1 ГОСТ 1478-93
ПРИЛОЖЕНИЕ
(справочное)
Таблица 3 - Масса винтов
|
Длина l, мм |
Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм |
||||||||||
|
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
2 |
0,008 |
|
|
|
|
|
|
|
|
|
|
|
2,5 |
0,016 |
|
|
|
|
|
|
|
|
|
|
|
3 |
0,024 |
0,036 |
|
|
|
|
|
|
|
|
|
|
4 |
0,040 |
0,055 |
0,088 |
|
|
|
|
|
|
|
|
|
5 |
0,055 |
0,073 |
0,118 |
0,170 |
0,200 |
|
|
|
|
|
|
|
6 |
0,071 |
0,092 |
0,148 |
0,214 |
0,277 |
0,337 |
|
|
|
|
|
|
8 |
0,103 |
0,129 |
0,208 |
0,303 |
0,347 |
0,492 |
0,754 |
0,989 |
|
|
|
|
10 |
|
0,167 |
0,267 |
0,391 |
0,497 |
0,647 |
1,002 |
1,342 |
2,240 |
|
|
|
12 |
|
|
0,387 |
0,479 |
0,647 |
0,802 |
1,249 |
1,695 |
2,877 |
4,250 |
|
|
(14) |
|
|
|
0,567 |
0,820 |
0,957 |
1,496 |
2,047 |
3,514 |
5,254 |
7,378 |
|
16 |
|
|
|
0,656 |
0,974 |
1,112 |
1,744 |
2,400 |
4,150 |
6,258 |
8,833 |
|
(18) |
|
|
|
|
1,067 |
1,267 |
1,991 |
2,753 |
4,787 |
7,262 |
10,291 |
|
20 |
|
|
|
|
1,317 |
1,422 |
2,239 |
3,106 |
5,424 |
8,266 |
11,743 |
|
(22) |
|
|
|
|
|
1,936 |
2,486 |
3,458 |
6,061 |
9,270 |
13,204 |
|
25 |
|
|
|
|
|
|
2,857 |
3,987 |
7,016 |
10,776 |
15,380 |
|
(28) |
|
|
|
|
|
|
|
4,516 |
7,971 |
12,282 |
17,562 |
|
30 |
|
|
|
|
|
|
|
4,869 |
8,608 |
13,291 |
19,011 |
|
35 |
|
|
|
|
|
|
|
5,751 |
10,201 |
15,803 |
22,653 |
|
40 |
|
|
|
|
|
|
|
|
11,790 |
18,312 |
26,284 |
|
45 |
|
|
|
|
|
|
|
|
|
20,824 |
29,922 |
|
50 |
|
|
|
|
|
|
|
|
|
23,330 |
33,561 |
|
55 |
|
|
|
|
|
|
|
|
|
|
40,240 |
|
60 |
|
|
|
|
|
|
|
|
|
|
44,640 |
|
Примечание - Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни. |
|||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер раздела |
Обозначение НТД, на который дана ссылка |
Номер раздела |
|
ГОСТ 9.301-86 |
ГОСТ 16093-2004 |
||
|
ГОСТ 9.303-84 |
ГОСТ 17769-83 |
||
|
ГОСТ 1759.0-87 |
ГОСТ 18160-72 |
||
|
ГОСТ 1759.1-82 |
ГОСТ 24705-2004 |
||
|
ГОСТ 1759.2-82 |
ГОСТ 25556-82 |
