ГОСТ 1482-84* Винты установочные с квадратной головкой и цилиндрическим концом классов точности А и В. Конструкция и размеры
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ КЛАССОВ ТОЧНОСТИ А И В Конструкция и размеры Square-head dog-point set
screws. |
ГОСТ |
Дата введения 01.01.86
1. Настоящий стандарт
распространяется на установочные винты с номинальным диаметром резьбы от 6 до

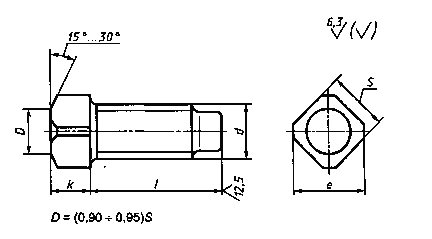

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
Размер под ключ S |
7 |
8 |
10 |
12 |
17 |
22 |
|
|
Высота головки k |
6 |
7 |
8 |
10 |
14 |
18 |
|
|
Диаметр описанной окружности е |
9 |
10 |
13 |
16 |
22 |
28 |
|
|
Длина винта l |
12 |
|
- |
- |
- |
- |
- |
|
14 |
|
|
- |
- |
- |
- |
|
|
16 |
|
|
|
- |
- |
- |
|
|
20 |
|
|
|
|
- |
- |
|
|
25 |
|
|
|
|
|
- |
|
|
30 |
|
|
Стандартные длины |
|
- |
||
|
35 |
|
|
|
|
|||
|
40 |
- |
|
|
|
|
|
|
|
45 |
- |
- |
|
|
|
|
|
|
50 |
- |
- |
|
|
|
|
|
|
55 |
- |
- |
- |
|
|
|
|
|
60 |
- |
- |
- |
|
|
|
|
|
65 |
- |
- |
- |
- |
|
|
|
|
70 |
- |
- |
- |
- |
|
|
|
|
75 |
- |
- |
- |
- |
|
|
|
|
80 |
- |
- |
- |
- |
|
|
|
|
90 |
- |
- |
- |
- |
- |
|
|
|
100 |
- |
- |
- |
- |
- |
|
|
Пример условного обозначения
винта класса точности Д диаметром резьбы мм, с полем допуска 6g, длиной l =
Винт B.M10-6g×25.14Н ГОСТ 1482-84
То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытий пропитанным маслом:
Винт A.M10-6g×.25.45H.40X.05 ГОСТ 1482-84
Тоже, из латуни ЛС 59-1, без покрытия:
Винт A.M10-6g× 25.32 ГОСТ 1482-84
1.2. (Измененная редакция, Изм. № 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.
4. Радиус под головкой - по ГОСТ 24670.
5. Конец винта - цилиндрический по ГОСТ 12414.
6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.
7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.
8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.
(Измененная редакция, Изм. № 1).
9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные технические требования - по ГОСТ 1759.0.
(Измененная редакция, Изм. № 1).
11. Теоретическая масса винтов указана в приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1000 шт. стальных винтов, кг
|
Длина винта ,l мм |
Номинальный диаметр резьбы d, мм |
|||||
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
12 |
4,17 |
- |
- |
- |
- |
- |
|
14 |
4,60 |
7,60 |
- |
- |
- |
- |
|
16 |
4,78 |
8,27 |
13,53 |
_ |
- |
- |
|
20 |
5,68 |
9,50 |
15,29 |
24,46 |
- |
- |
|
25 |
6,56 |
11,10 |
18,10 |
28,11 |
62,21 |
- |
|
30 |
7,44 |
12,70 |
20,62 |
31,74 |
68,88 |
- |
|
35 |
8,33 |
14,30 |
23,13 |
35,06 |
75,55 |
140,24 |
|
40 |
- |
15,87 |
25,64 |
39,01 |
82,23 |
150,04 |
|
45 |
- |
- |
28,15 |
42,67 |
88,90 |
160,44 |
|
50 |
- |
- |
30,66 |
46,28 |
95,57 |
170,84 |
|
55 |
- |
- |
- |
49,91 |
102,24 |
181,34 |
|
60 |
- |
- |
- |
53,54 |
110,84 |
191,74 |
|
65 |
- |
- |
- |
- |
115,54 |
202,14 |
|
70 |
- |
- |
- |
- |
122,24 |
212,54 |
|
75 |
- |
- |
- |
- |
128,94 |
229,24 |
|
80 |
- |
- |
- |
- |
135,54 |
242,44 |
|
90 |
- |
- |
_ |
- |
- |
254,34 |
|
100 |
- |
- |
- |
- |
- |
275,24 |
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,97 - для бронзы, 1,08 - для латуни, 0,356 - для алюминиевого сплава.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1589
3. ВЗАМЕН ГОСТ 1482-75
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.0-87 |
|
|
ГОСТ 1759.1-82 |
|
|
ГОСТ 1759.2-82 |
|
|
ГОСТ 1759.4-87 |
|
|
ГОСТ 10549-80 |
|
|
ГОСТ 12414-94 |
|
|
ГОСТ 24670-81 |
|
|
ГОСТ 24705-2004 |
|
|
ГОСТ 25556-82 |
5. ИЗДАНИЕ с Изменением №
1, утвержденным в июле
