ГОСТ 1483-84* Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ Конструкция и размеры Hexagon-head step-point with
cone set screws. |
ГОСТ |
Дата введения 01.01.86
1. Настоящий стандарт
распространяется на установочные винты с номинальным диаметром резьбы от 6 до

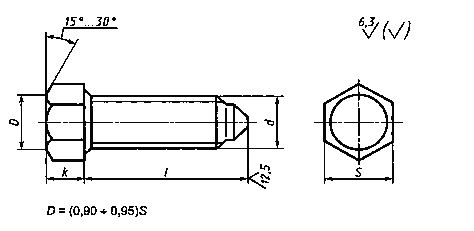

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
Размер под ключ S |
8 |
10 |
12 |
14 |
17 |
22 |
|
|
Высота головки k |
5 |
6 |
7 |
9 |
11 |
14 |
|
|
Длина винта l |
12 |
|
- |
- |
- |
- |
- |
|
14 |
|
|
- |
- |
- |
- |
|
|
16 |
|
|
|
- |
- |
- |
|
|
20 |
|
|
|
|
- |
- |
|
|
25 |
|
|
|
|
|
- |
|
|
30 |
|
|
Стандартные длины |
|
- |
||
|
35 |
|
|
|
|
|||
|
40 |
- |
|
|
|
|
|
|
|
45 |
- |
- |
|
|
|
|
|
|
50 |
- |
- |
|
|
|
|
|
|
55 |
- |
- |
- |
|
|
|
|
|
60 |
- |
- |
- |
|
|
|
|
|
65 |
- |
- |
- |
- |
|
|
|
|
70 |
- |
- |
- |
- |
|
|
|
|
75 |
- |
- |
- |
- |
|
|
|
|
80 |
- |
- |
- |
- |
|
|
|
|
90 |
- |
- |
- |
- |
- |
|
|
|
100 |
- |
- |
- |
- |
- |
|
|
Пример
условного обозначения винта класса
точности В, диаметром резьбы d =
Винт B.M10-6g×25.14Н ГОСТ 1483-84
То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g×25.45H.40X.05 ГОСТ 1483-84
То же, из латуни ЛС 59-1, без покрытия:
Винт A.M10-6g×25.32 ГОСТ 1483-84
1, 2. (Измененная редакция, Изм. № 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.
4. Радиус под головкой - по ГОСТ 24670.
5. Конец винта - ступенчатый с конусом по ГОСТ 12414.
6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.
7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.
8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.
(Измененная редакция, Изм. № 1).
9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные технические требования - по ГОСТ 1759.0.
(Измененная редакция, Изм. № 1).
11. Теоретическая масса винтов указана в приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1000 шт. стальных винтов, кг
|
Длина винта l, мм |
Номинальный диаметр резьбы d, мм |
|||||
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
12 |
4,26 |
- |
- |
- |
- |
- |
|
14 |
4,61 |
7,64 |
- |
- |
- |
- |
|
16 |
4,96 |
8,28 |
13,65 |
- |
- |
- |
|
20 |
5,67 |
9,55 |
15,66 |
23,94 |
- |
- |
|
25 |
6,55 |
11,14 |
18,17 |
27,58 |
49,61 |
- |
|
30 |
7,43 |
12,73 |
20,68 |
31,21 |
56,26 |
- |
|
35 |
8,31 |
14,32 |
23,19 |
34,85 |
62,91 |
111,49 |
|
40 |
- |
15,91 |
25,70 |
38,48 |
69,56 |
121,89 |
|
45 |
_ |
- |
28,21 |
42,12 |
76,21 |
132,29 |
|
50 |
- |
- |
30,72 |
45,75 |
82,86 |
142,69 |
|
55 |
- |
- |
- |
49,38 |
89,51 |
153,09 |
|
60 |
- |
- |
- |
53,02 |
96,14 |
163,49 |
|
65 |
- |
- |
- |
- |
103,30 |
173,89 |
|
70 |
- |
- |
- |
- |
109,90 |
184,29 |
|
75 |
- |
- |
- |
- |
116,60 |
194,69 |
|
80 |
- |
- |
- |
- |
123,20 |
205,09 |
|
90 |
- |
- |
- |
- |
- |
225,89 |
|
100 |
- |
- |
- |
- |
- |
246,69 |
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1589
3. ВЗАМЕН ГОСТ 1483-75
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.0-87 |
|
|
ГОСТ 1759.1-82 |
|
|
ГОСТ 1759.2-82 |
|
|
ГОСТ 1759.4-87 |
|
|
ГОСТ 10549-80 |
|
|
ГОСТ 12414-94 |
|
|
ГОСТ 24670-81 |
|
|
ГОСТ 24705-2004 |
|
|
ГОСТ 25556-82 |
5. ИЗДАНИЕ с Изменением №
1, утвержденным в июле
