ГОСТ 15526-70* Гайки шестигранные класса точности С. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ Конструкция и размеры Hexagon nuts, product grade С. |
ГОСТ (СТ СЭВ 3684-82) |
Дата введения 01.01.72
1. Настоящий стандарт распространяется на шестигранные гайки класса точности С с диаметром резьбы от 3 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 3684-82.
(Измененная редакция, Изм. № 4, 6).

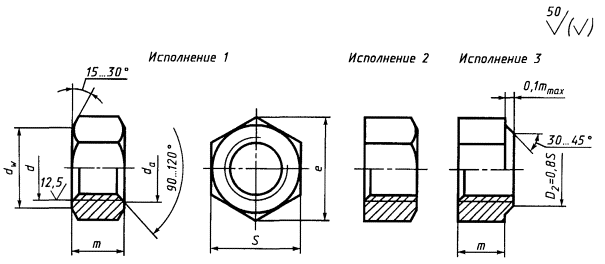

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-7).
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 4).
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|||
|
Шаг резьбы |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
|||||||
|
Размер «под ключ» S |
5,5 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|||
|
Диаметр описанной окружности е, не менее |
5,9 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|||
|
dа |
не менее |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
||
|
не более |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|||
|
dw, не менее |
5,0 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|||
|
Высота т |
3,4 |
4,4 |
5,6 |
6,1 |
7,9 |
9,5 |
12,2 |
13,9 |
15,9 |
17,3 |
18,7 |
20,5 |
22,3 |
24,35 |
26,4 |
31,5 |
34,9 |
38,9 |
|||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
3. Допускается изготавливать гайки с номинальной высотой т не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, класса прочности 5:
Гайка M12.5 (S18) ГОСТ 15526-70
То же, исполнения 2, с размером «под ключ» S = 19 мм, класса прочности 4:
Гайка 2М12.4 ГОСТ 15526-70
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Технические требования - по ГОСТ 1759.0.
Механические свойства гаек должны соответствовать классам прочности 4 и 5 по ГОСТ 1759.5.
Гайки поставляют без покрытий.
В гайках исполнения 3 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более чем на 3 мм.
(Измененная редакция, Изм. № 2).
5. (Исключен, Изм. № 2).
6. Масса гаек указана в приложении 1.
7. (Исключен, Изм. № 4).
Справочное
Масса стальных гаек (исполнение 1)
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
3 |
0,542 |
12 |
17,730 |
24 |
127,50 |
|
4 |
1,109 |
14 |
27,43 |
27 |
180,90 |
|
5 |
1,720 |
16 |
40,450 |
30 |
250,30 |
|
6 |
3,026 |
18 |
56,250 |
36 |
423,60 |
|
8 |
6,461 |
20 |
74,26 |
42 |
661,50 |
|
10 |
11,580 |
22 |
106,90 |
48 |
988,20 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6, 7).
Справочное
Размеры в мм
|
Номинальный диаметр резьбы, d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,7 |
20,9 |
23,9 |
35,0 |
|
dw, не менее |
15,5 |
17,2 |
20,1 |
29,5 |
|
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг » |
13,67 |
20,76 |
31,43 |
88,75 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 3684-82
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.0-87 |
ГОСТ 1759.5-87 |
||
|
ГОСТ 1759.1-82 |
ГОСТ 24705-81 |
||
|
ГОСТ 1759.3-83 |
3б |
|
|
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
