ГОСТ Р ИСО 15974-2005 Заклепки слепые с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус из алюминиевого сплава и стальной сердечник)

ЗАКЛЕПКИ «СЛЕПЫЕ» С ЗАКРЫТЫМ КОНЦОМ, РАЗРЫВАЮЩИМСЯ ВЫТЯЖНЫМ СЕРДЕЧНИКОМ И ПОТАЙНОЙ ГОЛОВКОЙ (КОРПУС ИЗ АЛЮМИНИЕВОГО СПЛАВА И СТАЛЬНОЙ СЕРДЕЧНИК)

ISO 15974:2000
Closed end blind rivets with break pull mandrel and countersunk head - AIA/St

(IDT)

Москва

Стандартинформ

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно - исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2005 г. № 312-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 15974:2000 «Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой (AIA/St)» (ISO 15974:2000 «Closed end blind rivets with break pull mandrel and countersunk head - AIA/St», IDT)

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет

Содержание:

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

1 Область применения

Настоящий стандарт устанавливает размеры, механические характеристики и требования к применению для «слепых» заклепок с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой, с корпусом из алюминиевого сплава и стальным сердечником номинальным диаметром от 3,2 до 4,8 мм включительно.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты: ИСО 14588 - Заклепки «слепые». Термины и определения ИСО 14859 - Заклепки «слепые». Механические испытания ИСО 3269 - Крепежные изделия. Правила приемки

3 Размеры

Примечание - Обозначения размеров и их определение указаны в ИСО 14588.

3.1 Размеры заклепок

Размеры заклепок приведены на рисунке 1 и в таблице 1.

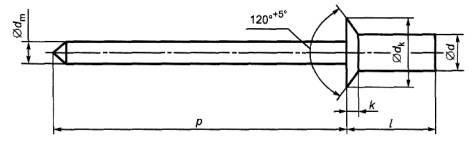

Рисунок 1 - Размеры заклепок

Таблица 1 - Размеры заклепок

3.2 Диаметры отверстий под заклепки

Диаметры отверстий под заклепки приводятся в таблице 2. Несоответствие размерам, приведенным в таблице 2, может привести к трудности в сборке и/или к снижению предельных нагрузок на срез и растяжение, указанных в таблице 3. При необходимости для облегчения совмещения отверстий (рисунок 2) только во внешнем из скрепляемых элементов диаметр отверстия под заклепку может быть больше, чем указано в таблице 2. Это может также привести к снижению предельных нагрузок на срез и растяжение, приведенных в таблице 3.

Рисунок 2 - Увеличенный диаметр отверстия для облегчения совмещения

Таблица 2 - Диаметры отверстий под заклепки

В миллиметрах

4 Материал и обработка

В соответствии с настоящим стандартом «слепые» заклепки должны иметь корпус из алюминиевого сплава (AIA) и стальной сердечник (St), и механические свойства, указанные в пункте 5. Марка материала выбирается изготовителем заклепок. Поверхность заклепки должна быть без специальной обработки и с защитным покрытием.

5 Механические свойства

Минимальные значения предельных нагрузок на срез, растяжение и усилие разрыва сердечника при испытаниях в соответствии с ИСО 14589 приведены в таблице 3.

Таблица 3 - Механические свойства

6 Качество исполнения

На заклепках не должно быть заусенцев и опасных дефектов, головки и сердечники должны быть правильной формы. После установки на заклепках не должно быть признаков растрескивания при осмотре с пятикратным увеличением.

7 Испытания при приемке

Если нет других указаний, то испытания при приемке проводят в соответствии с ИСО 3269.

8 Обозначение

Пример условного обозначения «слепой» заклепки с закрытым концом, вытяжным сердечником и потайной головкой, номинальным диаметром 4 мм и номинальной длиной 12,5 мм с корпусом из алюминиевого сплава AIA и стальным сердечником St:

Заклепка 4×12,5 - AIA/St ГОСТР ИСО 15974-2005

Приложение А (справочное)
Расчетные формулы

«Слепые» заклепки должны соответствовать следующим расчетным формулам и допускам:

А.1 Диаметр тела заклепки

Максимальный диаметр тела заклепки d_max, мм, рассчитывают по формуле:

.

Минимальный диаметр тела заклепки d_min мм, рассчитывают по формуле:

.

А.2 Диаметр головки заклепки

Максимальный диаметр головки заклепки d_kmax, с точностью до десятой доли мм, рассчитывают по формуле:

.

А.3 Допуск диаметра головки заклепки

Допуск диаметра головки заклепки составляет h16 для заклепок с d_nom ≤ 3,2 мм и h17 - для заклепок с d_nom > 32 мм.

А.4 Высота головки заклепки

Максимальную высоту головки заклепки k, с точностью до десятой доли мм, рассчитывают по формуле:

.

А.5 Диаметр зазора отверстия

Диаметр зазора отверстия d_h1max, d_h1min, мм, для установления вытяжной заклепки рассчитывают по формулам:

,

.

Приложение В (справочное)
Сведения о соответствии ссылочных международных (региональных) стандартов национальным стандартам Российской Федерации

Ключевые слова: «слепая» заклепка, вытяжной сердечник, выступающая головка
