ГОСТ Р ЕН 1608-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы определения прочности при растяжении параллельно лицевым поверхностям
ГОСТ Р ЕН 1608-2008
Группа Ж19
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
Метод определения прочности
при растяжении параллельно лицевым поверхностям
Thermal insulating products for building applications.
Method for determination of tensile strength parallel to faces
ОКС 91.100.60
Дата введения 2009-01-01
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол"" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2008 г. N 52-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1608:1996 "Теплоизоляционные изделия, применяемые в строительстве - Определение прочности при растяжении параллельно лицевым поверхностям" (EN 1608:1996 "Thermal insulating products for building applications - Determination of tensile strength parallel to faces").
Наименование настоящего стандарта изменено по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Применение настоящего стандарта, устанавливающего метод определения прочности при растяжении, позволяет получить адекватную оценку качества теплоизоляционных материалов, изготавливаемых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.
Настоящий стандарт не отменяет метод определения прочности при растяжении, установленный ГОСТ 17177-94, который применяют, когда это технически и экономически целесообразно и обоснованно.
1 Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам испытания и методике определения прочности при растяжении параллельно лицевым поверхностям.
Метод, установленный настоящим стандартом, может применяться в случаях, когда необходимо определить, обладают ли изделия достаточной прочностью, чтобы выдерживать напряжения, возникающие при их транспортировании и проведении строительных работ.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные и европейские стандарты:
ЕН 823:1994 Теплоизоляционные изделия, применяемые в строительстве - Определение толщины
ИСО 5725-1:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 1: Общие положения и определения
ИСО 5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений
ЕН 12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1
прочность при растяжении параллельно
лицевым поверхностям (tensile strength
parallel to faces)
:
Отношение максимального значения силы,
действующей при растяжении образца
параллельно лицевым поверхностям, к
площади поперечного сечения рабочего
участка образца.
4 Сущность метода
Образец для испытания закрепляют в двух зажимах, устанавливают в разрывную машину, а затем растягивают в противоположные стороны с заданной скоростью.
Регистрируют максимальное значение силы растяжения и вычисляют прочность образца при растяжении параллельно лицевым поверхностям.
5 Средства испытания
5.1 Разрывная машина с заданным диапазоном силы растяжения и деформации, обеспечивающая постоянную скорость движения подвижного захвата (10 мм/мин ±10%) и измерение силы растяжения с погрешностью ±1%.
5.2 Два зажима, рассчитанные так, чтобы исключить разрушение образца в месте его крепления к зажимам. Зажимы закрепляют на образце так, чтобы при испытании напряжение растяжения распределялось равномерно по площади поперечного сечения рабочего участка.
Пример применяемого зажима приведен на рисунке 1.

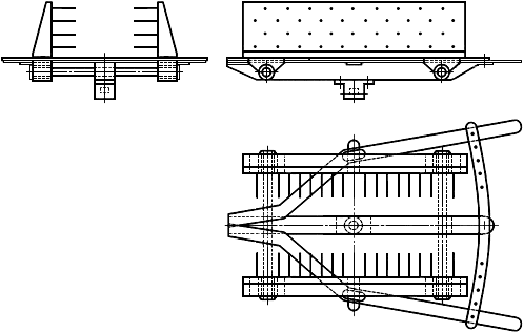

Рисунок 1 - Пример применяемого зажима
Примечание - Допускается применять другие средства или метод испытания, обеспечивающие получение результата с указанной погрешностью.
6 Образцы для испытания
6.1 Размеры образцов
Толщина образцов, предназначенных для испытания, должна быть равна толщине изделия, из которого они вырезаны, включая толщину обкладки, облицовки и/или покрытия.
Форма и размеры испытуемых образцов приведены на рисунке 2. Для изделий небольших размеров или при ограниченных возможностях средств испытаний длину и ширину образцов необходимо уменьшать пропорционально при минимальной длине образцов 500 мм.
а - рабочий участок
Рисунок 2 - Форма и размеры испытуемого образца
Примечание - Допускается использовать образцы другой формы, обеспечивающие получение результата с той же погрешностью.
6.2 Число образцов
Число испытуемых образцов указывают в стандарте на конкретное изделие. Если в стандарте на конкретное изделие не установлено число образцов, то следует испытывать не менее трех образцов.
Примечание - При отсутствии стандарта на конкретное изделие число образцов может быть согласовано между заинтересованными сторонами.
6.3 Подготовка образцов к испытанию
Образцы вырезают из изделия так, чтобы направление длины образцов соответствовало направлению силы растяжения, действующей на изделие при его применении по назначению.
При подготовке образцов к испытанию не допускается нарушать структуру изделия, из которого вырезаны эти образцы.
Примечание - Специальные методы подготовки образцов (если необходимо) могут быть приведены в стандарте на конкретное изделие.
6.4 Кондиционирование образцов
Образцы перед испытанием выдерживают не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие.
7 Методика проведения испытания
7.1 Условия проведения испытания
Испытание проводят при температуре (23±5) °С. В случае разногласий испытание проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.
7.2 Проведение испытания
Измеряют
толщину рабочего участка образца
с
погрешностью не более 1 мм в соответствии
с ЕН 823.
Измеряют
длину
и ширину рабочего участка
образца
с погрешностью не более 1 мм в соответствии
с ЕН 12085.
Образец закрепляют в двух зажимах так, чтобы при испытании напряжение растяжения распределялось равномерно по площади поперечного сечения рабочего участка образца. Образец с зажимами закрепляют в разрывной машине и прикладывают силу растяжения при постоянной скорости движения подвижного захвата (см. 5.1) до момента разрыва образца.
Регистрируют
максимальное значение силы растяжения
в
килоньютонах.
Отмечают место разрушения образца.
Образцы, разрушение которых произошло за пределами рабочего участка, не учитывают (см. рисунок 2).
8 Обработка и представление результатов испытания
Прочность
при растяжении изделий параллельно
лицевым поверхностям
,
кПа, вычисляют по формуле
,
где
-
зарегистрированное максимальное
значение силы растяжения, кН;
- толщина рабочего
участка образца, м;
- ширина рабочего
участка образца, м.
За результат испытания принимают среднеарифметическое значение результатов отдельных испытаний, округленное до второй значащей цифры.
9 Точность метода
В
соответствии с результатами "кругового
испытания", в котором применялись
аналогичные средства испытания и
осуществлялась аналогичная подготовка
образцов к испытанию, установлены
следующие характеристики точности
определения прочности при растяжении
:
-
предел 95%-ной повторяемости
3%;
-
предел 95%-ной воспроизводимости
15%.
Приведенные выше термины соответствуют ИСО 5725-1 и ИСО 5725-2.
10 Отчет об испытании
Отчет об испытании должен содержать:
a) ссылку на настоящий стандарт;
b) идентификацию изделия:
1) наименование изделия, предприятия-изготовителя или поставщика,
2) код маркировки,
3) вид изделия,
4) вид упаковки,
5) форму поставки изделия в лабораторию,
6) дополнительную информацию (если необходимо), например, номинальные размеры, номинальную плотность;
c) методику проведения испытания:
1) подготовку к испытанию, порядок отбора образцов, например, кто проводил отбор образцов и в каком месте,
2) условия кондиционирования образцов,
3) размеры и число образцов,
4) любые отклонения от требований, приведенных в разделах 6 и 7,
5) дату проведения испытания,
6) общую информацию об испытании,
7) обстоятельства, которые могли бы повлиять на результаты испытания.
Примечание - Сведения об оборудовании и о лаборанте, проводившем испытание, должны находиться в лаборатории, однако в отчете их не указывают;
d) результаты испытания: результаты каждого отдельного испытания и среднеарифметическое значение прочности при растяжении параллельно лицевым поверхностям образца.
Приложение А
(справочное)
Сведения о соответствии национальных стандартов Российской Федерации
ссылочным международным и европейским стандартам
Таблица А.1
|
|
|
|
Обозначение ссылочных международных и европейских стандартов
|
Обозначение и наименование соответствующих национальных стандартов
|
|
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Общие положения и определения
|
|
ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений
|
|
ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытаний
|
|
ГОСТ Р ЕН 823-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения толщины
|
Электронный текст документа
подготовлен ЗАО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2008
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Все ГОСТы >> ГОСТы «Теплоизоляция, гидроизоляция, звукоизоляция, клеи >>
