ГОСТ 16895-71* Пальцы установочные с головкой, срезанные к плитам. Конструкция
ГОСТ 16895-71
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
ПАЛЬЦЫ УСТАНОВОЧНЫЕ С ГОЛОВКОЙ, СРЕЗАННЫЕ К ПЛИТАМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
А.З. Старосельский (руководитель темы), В.А. Петрова, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729
3. ВЗАМЕН МН 3248-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 280
6. ПЕРЕИЗДАНИЕ (август 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПАЛЬЦЫ УСТАНОВОЧНЫЕ С ГОЛОВКОЙ, СРЕЗАННЫЕ К ПЛИТАМ Конструкция Fixing sheared bolts with head for plates. Design |
ГОСТ 16895-71 |
Дата введения 01.07.72

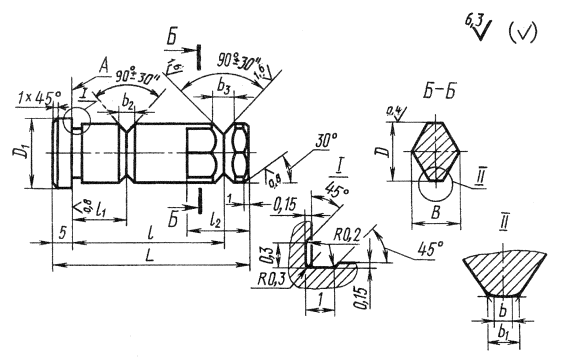

1. Конструкция и размеры пальцев должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Обозначения пальцев |
Применяемость |
D (поле допуска g6) |
L |
В |
Dl |
b |
b1 |
b2 |
b3 |
l |
l1 |
l2 |
Масса, кг |
|
7030-2551 |
|
10 |
38 |
8 |
14 |
2 |
3 |
4 |
5 |
25 |
9 |
14 |
0,020 |
|
7030-2552 |
|
12 |
48 |
10 |
16 |
4 |
4 |
5 |
35 |
12 |
18 |
0,040 |
|
|
7030-2553 |
|
16 |
55 |
12 |
20 |
6 |
6 |
38 |
25 |
0,070 |
|||
|
7030-2554 |
|
20 |
18 |
25 |
8 |
0,125 |
Пример условного обозначения пальца размером D = 10 мм:
Палец 7030-2551 ГОСТ 16895-71
(Измененная редакция, Изм. № 2).
2. Материал - сталь марки У7А по ГОСТ 1435. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки У7А.
3. Твердость - 51,5 . . . 56,0 HRCэ.
4. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306). По соглашению сторон допускается применение других видов защитных покрытий.
3, 4. (Измененная редакция, Изм. № 2).
5. Неуказанные предельные
отклонения размеров: Н14, h14,
.
(Измененная редакция, Изм. № 1, 2).
6. Допуск перпендикулярности опорной поверхности А относительно оси поверхности D - 0,01 мм на длине 100 мм.
7. Маркировать обозначения пальца и настоящего стандарта. Допускается наносить маркировку пальцев одного типоразмера на тару или упаковку.
6, 7. (Измененная редакция, Изм. № 2).
8. (Исключен, Изм. № 2).
