ГОСТ 17025-71* Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ Конструкция и размеры End mills with cylindrical shank. Design and dimensions |
ГОСТ |
Дата введения 01.01.73
Настоящий стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком, предназначенные для обработки поверхностей и уступов.
Требования стандарта в части пп. 1, 2, 5, 7а, 8 (кроме второго абзаца), 11 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
Вводная часть. (Введена дополнительно, Изм. № 6).
1а. (Исключен, Изм. № 6).
1. Фрезы должны изготовляться двух типов:
1-е нормальным зубом;
2-е крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях:
А - с цилиндрической ленточкой;
Б - заточенные наостро.
2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.

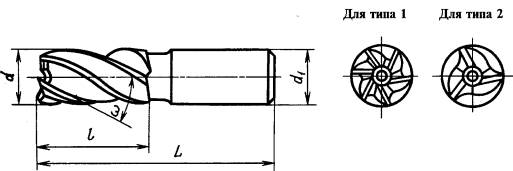

Черт. 1*
* Черт. 2 исключен.
Таблица 1
Размеры в мм
Фрезы типа 1 |
d |
d1 |
l |
L |
Число зубьев |
||||||||
Исполнения А |
Исполнения Б |
||||||||||||
Праворежущие |
Леворежущие |
Праворежущие |
Леворежущие |
||||||||||
Обозначение |
Применяемость |
Обозначение |
Применяемость |
Обозначение |
Применяемость |
Обозначение |
Применяемость |
||||||
2220-0164 |
|
2220-0165 |
|
2220-0166 |
|
2220-0167 |
|
2,0 |
4,0 |
7 |
39 |
Для фрез типа 1 |
3 |
2220-0173 |
|
2220-0174 |
|
2220-0175 |
|
2220-0176 |
|
2,5 |
8 |
40 |
|||
2220-0001 |
|
2220-0002 |
|
2220-0031 |
|
2220-0135 |
|
3,0 |
4 |
||||
2220-0182 |
|
2220-0183 |
|
2220-0184 |
|
2220-0185 |
|
3,5 |
10 |
42 |
|||
2220-0003 |
|
2220-0004 |
|
2220-0033 |
|
2220-0137 |
|
4,0 |
11 |
43 |
|||
2220-0005 |
|
2220-0006 |
|
2220-0035 |
|
2220-0139 |
|
5,0 |
5,0 |
13 |
47 |
||
2220-0007 |
|
2220-0008 |
|
2220-0037 |
|
2220-0142 |
|
6,0 |
6,0 |
57 |
|||
2220-0429 |
|
2220-0432 |
|
2220-0039 |
|
2220-0144 |
|
7,0 |
8,0 |
16 |
60 |
||
2220-0009 |
|
2220-0010 |
|
2220-0040 |
|
2220-0145 |
|
8,0 |
19 |
63 |
|||
2220-0433 |
|
2220-0434 |
|
2220-0041 |
|
2220-0146 |
|
9,0 |
10,0 |
69 |
|||
2220-0011 |
|
2220-0012 |
|
2220-0042 |
|
2220-0147 |
|
10,0 |
22 |
72 |
|||
2220-0435 |
|
2220-0436 |
|
2220-0043 |
|
2220-0148 |
|
11,0 |
12,0 |
79 |
|||
2220-0013 |
|
2220-0014 |
|
2220-0044 |
|
2220-0149 |
|
12,0 |
26 |
83 |
5 |
||
2220-0015 |
|
2220-0016 |
|
2220-0046 |
|
2220-0152 |
|
14,0 |
|||||
2220-0017 |
|
2220-0018 |
|
2220-0048 |
|
2220-0154 |
|
16,0 |
16,0 |
32 |
92 |
||
2220-0019 |
|
2220-0020 |
|
2220-0050 |
|
2220-0156 |
|
18,0 |
6 |
||||
2220-0021 |
|
2220-0022 |
|
2220-0052 |
|
2220-0158 |
|
20,0 |
20,0 |
38 |
104 |
||
2220-0208 |
|
2220-0209 |
|
2220-0211 |
|
2220-0212 |
|
22,0 |
|||||
2220-0217 |
|
2220-0218 |
|
2220-0219 |
|
2220-0221 |
|
25,0 |
25,0 |
45 |
121 |
||
2220-0226 |
|
2220-0227 |
|
2220-0228 |
|
2220-0229 |
|
28,0 |
|||||
Фрезы типа 2 |
|
||||||||||||
2220-0168 |
|
2220-0169 |
|
2220-0171 |
|
2220-0172 |
|
2,0 |
4,0 |
1 |
39 |
Для фрез типа 2 |
2 |
2220-0177 |
|
2220-0178 |
|
2220-0179 |
|
2220-0181 |
|
2,5 |
8 |
40 |
|||
2220-0061 |
|
2220-0062 |
|
2220-0121 |
|
2220-0242 |
|
3,0 |
3 |
||||
2220-0186 |
|
2220-0187 |
|
2220-0188 |
|
2220-0189 |
|
3,5 |
10 |
42 |
|||
2220-0063 |
|
2220-0064 |
|
2220-0123 |
|
2220-0243 |
|
4,0 |
11 |
43 |
|||
2220-0065 |
|
2220-0066 |
|
2220-0125 |
|
2220-0244 |
|
5,0 |
5,0 |
13 |
47 |
||
2220-0067 |
|
2220-0068 |
|
2220-0127 |
|
2220-0245 |
|
6,0 |
6,0 |
57 |
|||
2220-0235 |
|
2220-0236 |
|
2220-0129 |
|
2220-0539 |
|
7,0 |
8,0 |
16 |
60 |
||
2220-0069 |
|
2220-0070 |
|
2220-0130 |
|
2220-0541 |
|
8,0 |
19 |
63 |
|||
2220-0237 |
|
2220-0238 |
|
2220-0131 |
|
2220-0542 |
|
9,0 |
10,0 |
69 |
|||
2220-0071 |
|
2220-0072 |
|
2220-0132 |
|
2220-0543 |
|
10,0 |
22 |
72 |
|||
2220-0239 |
|
2220-0241 |
|
2220-0133 |
|
2220-0544 |
|
11,0 |
12,0 |
79 |
|||
2220-0073 |
|
2220-0074 |
|
2220-0134 |
|
2220-0545 |
|
12,0 |
26 |
83 |
4 |
Примечания:
1. Допускается изготовлять фрезы с диаметром хвостовиков, равным диаметрам рабочей части.
2. Размеры d, l, L соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-1.
Пример условного обозначения фрезы диаметром d = 8,0 мм, типа 1, праворежущей, исполнения А:
Фреза 2220-0009 ГОСТ 17025-71
То же, исполнения Б:
Фреза 2220-0040 ГОСТ 17025-71
Пример условного обозначения фрезы диаметром d = 4,0 мм, типа 2, праворежущей, исполнения А:
Фреза 2220-0063 ГОСТ 17025-71
То же, исполнения Б:
Фреза 2220-0123 ГОСТ 17025-71:
(Измененная редакция, Изм. № 3, 4, 6).
2а. (Исключен, Изм. № 3).
3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт. 3 и в табл. 3.
Примечание. Допускается изготовление фрез с равномерным окружным шагом.
Черт. 3
Таблица 3*
Число зубьев z |
j1 |
j2 |
j3 |
j4 |
j5 |
j6 |
j7 |
j8 |
3 |
110° |
123° |
127° |
- |
- |
- |
- |
- |
4 |
90° |
85° |
90° |
95° |
- |
- |
- |
- |
5 |
68° |
72° |
76° |
68° |
76° |
- |
- |
- |
6 |
57° |
63° |
57° |
63° |
57° |
63° |
|
|
* Табл. 2 исключена.
4. Фрезы должны изготовляться праворежущими, леворежущие фрезы - по требованию потребителя.
5. Фрезы диаметром до 4 мм изготовляют без торцевых зубьев.
(Измененная редакция, Изм. № 3).
6. Угол наклона стружечных канавок w:
30-35° для фрез типа 1;
35-45° для фрез типа 2.
7. Допускается изготовлять фрезы диаметром до 12 мм без шейки.
(Измененная редакция, Изм. № 3).
7а. Размеры хвостовиков - по ГОСТ 25334.
(Введен дополнительно, Изм. № 1; измененная редакция, Изм. № 6).
8. Центровые отверстия - по ГОСТ 14034.
Допускается по согласованию с потребителем изготовлять фрезы диаметром от 2,0 до 6,0 мм без центрового отверстия на торце хвостовика.
(Измененная редакция, Изм. № 3, 5, 6).
8а. Допускается цилиндрическая выточка со стороны рабочей части или на обоих торцах.
(Введен дополнительно, Изм. № 6).
9. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.
10. (Исключен, Изм. № 6).
11. Технические требования - по ГОСТ 17024.
12. Размеры фрез по ИСО 1641-1 приведены в приложении 2.
(Введен дополнительно, Изм. № 6).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ
1. Элементы конструкции и геометрические параметры фрез указаны на черт. 1, 2 и в табл. 1, 2.

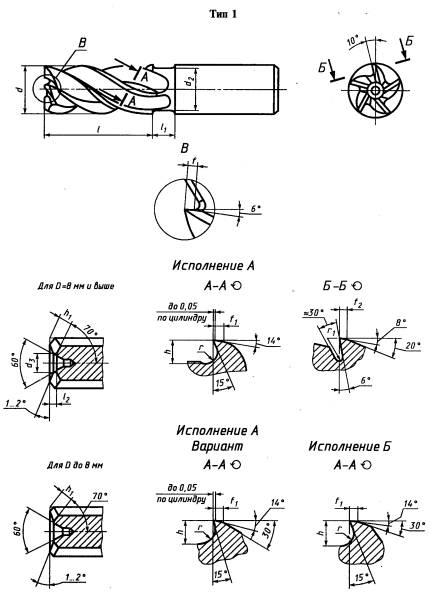

Черт. 1
Таблица 1
мм
d |
l |
l1 |
l2 |
d2 |
d3 |
z |
h |
h1 |
r |
r1 |
f |
f1 |
f2 |
2,0 |
7,0 |
- |
- |
- |
- |
4 |
0,3 |
- |
0,1 |
- |
- |
0,2 |
0,1 |
2,5 |
8,0 |
||||||||||||
3,0 |
0,6 |
0,2 |
0,3 |
0,2 |
|||||||||
3,5 |
10,0 |
||||||||||||
4,0 |
11,0 |
0,9 |
0,3 |
||||||||||
5,0 |
13,0 |
6,0 |
4,5 |
1,2 |
1,6 |
0,4 |
0,5 |
1.0 |
0,4 |
0,3 |
|||
6,0 |
8,0 |
5,5 |
1,4 |
0,5 |
0,5 |
0,4 |
|||||||
7,0 |
16,0 |
6,5 |
1,7 |
1,8 |
0,6 |
||||||||
8,0 |
19,0 |
1,0 |
7,5 |
4,0 |
2,0 |
2,0 |
0,7 |
0,8 |
0,7 |
0,5 |
|||
9,0 |
10,0 |
8,5 |
2,2 |
0,8 |
|||||||||
10,0 |
22,0 |
9,5 |
4,5 |
2,4 |
2,3 |
1,0 |
1,0 |
1,5 |
1,0 |
0,6 |
|||
11,0 |
12,0 |
10,5 |
2,5 |
1,2 |
|||||||||
12,0 |
26,0 |
11,0 |
6,0 |
5 |
2,7 |
2,5 |
1,4 |
||||||
14,0 |
2,0 |
6,5 |
3,2 |
3,5 |
1,5 |
1,2 |
0,8 |
||||||
16,0 |
32,0 |
15,0 |
3,6 |
4,0 |
1,6 |
1,5 |
|||||||
18,0 |
2,5 |
7,0 |
6 |
4,0 |
4,1 |
||||||||
20,0 |
38,0 |
16,0 |
19,0 |
9,0 |
4,5 |
1,8 |
|||||||
22,0 |
4,4 |
4,9 |
1,6 |
1,2 |
|||||||||
25,0 |
45,0 |
20,0 |
4,0 |
24,0 |
10,0 |
5,0 |
5,4 |
2,0 |
|||||
28,0 |
5,5 |
12,0 |
5,6 |
6,0 |
2,0 |

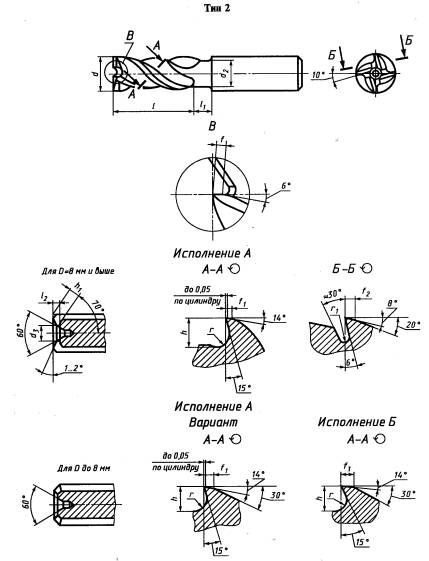

Черт. 2
Таблица 2
мм
d |
l |
l1 |
l2 |
d2 |
d3 |
z |
h |
h1 |
r |
r1 |
f |
f1 |
f2 |
2,0 |
7,0 |
- |
- |
- |
- |
3 |
0,5 |
- |
0,2 |
- |
- |
0,2 |
0,1 |
2,5 |
8,0 |
||||||||||||
3,0 |
0,8 |
0,3 |
0,3 |
0,2 |
|||||||||
3,5 |
10,0 |
||||||||||||
4,0 |
11,0 |
1,0 |
0,5 |
||||||||||
5,0 |
13,0 |
6,0 |
4,5 |
1,3 |
1,6 |
0,6 |
0,5 |
1,0 |
0,4 |
0,3 |
|||
6,0 |
8,0 |
5,5 |
1,6 |
0,8 |
0,5 |
0,4 |
|||||||
7,0 |
16,0 |
6,5 |
1,8 |
1,8 |
0,9 |
||||||||
8,0 |
19,0 |
1,0 |
7,5 |
4.0 |
2,1 |
2,0 |
1,0 |
0,8 |
1,0 |
0,7 |
0,5 |
||
9,0 |
10,0 |
8,5 |
2,4 |
2,1 |
1,2 |
||||||||
10,0 |
22,0 |
9,5 |
4,5 |
2,7 |
2,3 |
1,3 |
1,0 |
1,5 |
1,0 |
0,6 |
|||
11,0 |
12,0 |
10,5 |
2,8 |
2,4 |
1,4 |
||||||||
12,0 |
26,0 |
11,0 |
6,0 |
4 |
3,0 |
2,5 |
1,5 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).
ПРИЛОЖЕНИЕ 2
Обязательное
РАЗМЕРЫ ФРЕЗ ПО ИСО 1641-1-78
Размеры фрез указаны на черт. 3 и в табл. 3, 4.

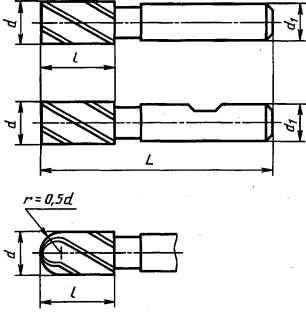

Черт. 3
Таблица 3
мм
Диапазон диаметров d |
Рекомендуемый диаметр d |
Диаметр хвостовика d1 |
Нормальная серия |
Длинная серия |
|||||||
l |
L |
l |
L |
||||||||
св. |
До |
Ряд |
Ряд |
Ряд |
|||||||
1 |
2 |
1 |
2 |
1 |
2 |
||||||
1,90 |
2,36 |
2,0 |
- |
4 |
6 |
7 |
39 |
51 |
10 |
42 |
54 |
2,36 |
3,00 |
2,5 3,0 |
- |
8 |
40 |
52 |
12 |
44 |
56 |
||
3,00 |
3,75 |
- |
3,5 |
10 |
42 |
54 |
15 |
47 |
59 |
||
3,75 |
4,00 |
4,0 |
- |
11 |
43 |
55 |
19 |
51 |
63 |
||
4,00 |
4,75 |
- |
5 |
6 |
45 |
55 |
53 |
63 |
|||
4,75 |
5,00 |
5,0 |
- |
13 |
47 |
57 |
24 |
58 |
68 |
||
5,00 |
6,00 |
6,0 |
- |
6 |
57 |
68 |
|||||
6,00 |
7,50 |
- |
7,0 |
8 |
10 |
16 |
60 |
66 |
30 |
74 |
80 |
7,50 |
8,00 |
8,0 |
- |
19 |
63 |
69 |
38 |
82 |
88 |
||
8,00 |
9,50 |
|
9,0 |
10 |
69 |
88 |
|||||
9,50 |
10,00 |
10,0 |
- |
13 |
72 |
45 |
95 |
||||
10,00 |
11,80 |
- |
11,0 |
12 |
79 |
102 |
|||||
11,80 |
15,00 |
12,0 |
14,0 |
16 |
83 |
53 |
110 |
||||
15,00 |
19,00 |
16,0 |
18,0 |
16 |
32 |
92 |
63 |
123 |
|||
19,00 |
23,00 |
20,0 |
22,0 |
20 |
38 |
104 |
75 |
141 |
|||
23,60 |
30,00 |
25,0 |
28,0 |
25 |
45 |
121 |
90 |
166 |
|||
30,00 |
37,60 |
32,0 |
36,0 |
32 |
53 |
133 |
106 |
186 |
|||
37,50 |
47,50 |
40,0 |
45,0 |
40 |
63 |
155 |
125 |
217 |
|||
47,50 |
60,00 |
50,0 |
56,0 |
50 |
75 |
177 |
150 |
252 |
|||
60,00 |
67,00 |
63,0 |
|
50 |
63 |
90 |
192 |
202 |
180 |
282 |
292 |
67,00 |
75,00 |
75,0 |
71,0 |
63 |
202 |
292 |
Примечание. Два ряда общей длины фрез L соответствуют двум рядам диаметров хвостовиков. Длины L и l выбраны так, чтобы разность L - l была постоянной, независимо от серии фрез, и равнялась приведенной в табл. 4.
Таблица 4
мм
Диаметр рабочей части d |
L - l |
Диаметр рабочей части d |
L - l |
||||
Ряд |
Ряд |
||||||
св. |
до |
1 |
2 |
св. |
до |
1 |
2 |
1,9 |
4,0 |
32 |
44 |
19,0 |
23,6 |
66 |
|
4,0 |
5,0 |
34 |
44 |
23,6 |
30,0 |
76 |
|
5,0 |
6,0 |
44 |
30,0 |
37,5 |
80 |
||
6,0 |
8,0 |
44 |
50 |
37,5 |
47,5 |
92 |
|
8,0 |
10,0 |
50 |
47,5 |
60,0 |
102 |
||
10,00 |
15,0 |
57 |
60,0 |
67,0 |
102 |
112 |
|
15,0 |
19,0 |
60 |
67,0 |
75,0 |
112 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
Д.И. Семенченко, канд. техн. наук. Н.И. Минаева; Т.А. Лавренова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 № 1104
3. Срок проверки - 2000 г., периодичность проверки - 10 лет
4. Стандарт полностью соответствует СТ СЭВ 109-79
5. ВЗАМЕН ГОСТ 8237-57 в части фрез с цилиндрическим хвостовиком, МН 409-65, МН 410-65
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
ГОСТ 14034-74 |
|
ГОСТ 17024-82 |
|
ГОСТ 25334-94 |
|
ИСО 1641-1-78 |
2, 12 |
7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 № 1232
8. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., марте 1991 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 6-91, 12-95)
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Все ГОСТы >> ГОСТы «Строительная техника и оборудование, грузоперевозки >>
