ГОСТ 17216-2001

ЧИСТОТА ПРОМЫШЛЕННАЯ

Классы чистоты жидкостей

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 19 от 24 мая 2001 г.)

За принятие проголосовали:

(Поправка от 01.10.2004 г.).

3 Приложения А, Б настоящего стандарта идентичны основным положениям международного стандарта ИСО 4406-99 «Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами»

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 25 декабря 2001 г. № 595-ст межгосударственный стандарт ГОСТ 17216-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 17216-71

СОДЕРЖАНИЕ

ГОСТ 17216-2001

ЧИСТОТА ПРОМЫШЛЕННАЯ

Классы чистоты жидкостей

Industrial cleanliness. Grades of liquids purity

1 Область применения

Стандарт устанавливает классификацию промышленной чистоты (ПЧ) жидкостей, применяемых при изготовлении, эксплуатации и ремонте машин и приборов (рабочих жидкостей гидравлических систем привода и управления машин, приводов инструментов; смазочных масел, жидких топлив, растворителей), а также кодирование ПЧ жидкостей, используемых в системах гидропривода.

Настоящий стандарт применяют при установлении норм ПЧ и указании классов чистоты жидкости в технических требованиях к жидкостям при их поставке, транспортировании и хранении в нормативной, конструкторской и технологической документации на изготовление, эксплуатацию и ремонт машин, приборов и инструментов.

2 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

2.1 частица загрязнителя: Твердый, жидкий или многофазный объект, в том числе микроорганизм, размерами до 200 мкм (за исключением волокон, длина которых может достигать 300 мкм).

2.2 размер частицы: Максимальный линейный размер проекции частицы в плоскости наблюдения оптического или электронного микроскопа или эквивалентный диаметр частицы, определенный иными средствами измерений.

2.3 эквивалентный диаметр частицы: Диаметр сферической частицы с известными свойствами, оказывающей такое же воздействие на средство измерений, что и измеряемая частица.

2.4 волокно: Загрязнитель, длина которого 200 - 300 мкм и превышающая толщину загрязнителя не менее чем в десять раз.

3 Основные положения

3.1 Классы чистоты жидкостей выбирают по таблице 1.

Допускается по усмотрению разработчика и согласованию с заказчиком уровень загрязненности жидкости для гидропривода устанавливать и кодировать в соответствии с приложением А.

3.2 Допускается методику определения класса чистоты жидкостей в соответствии с таблицей 1 устанавливать разработчику продукции с учетом всех стадий жизненного цикла продукции.

Примечание - Метод определения класса чистоты жидкости по индексу загрязненности приведен в приложении В.

Таблица 1 - Зависимость класса чистоты жидкостей от числа частиц загрязнителя

ПРИЛОЖЕНИЕ А
(рекомендуемое)

Кодирование промышленной чистоты жидкостей в системах гидроприводов согласно ИСО 4406 [1]

А.1 Назначение и область применения

Настоящее приложение устанавливает коды, применяемые при определении числа твердых частиц в рабочих жидкостях, используемых в системах гидропривода.

А.2 Определение кода

А.2.1 Общие положения

Цель кода - упростить представление данных о числе частиц отнесением частиц к классам или кодам, в которых увеличение одного кода удваивает уровень загрязненности последующего.

Первоначальный код в соответствии с ИСО 4406 [2] устанавливал два размера представления частиц ³ 5 и ³ 15 мкм. Размеры представления частиц были пересмотрены и изменены для использования другой методики калибровки автоматических счетчиков частиц. Установлены размеры ³ 4, ³ 6 и ³ 14 мкм; последние два размера частиц эквивалентны 5 и 15 мкм. Использован метод калибровки автоматических счетчиков частиц по ИСО 4402 [3]. ИСО 4402 [3] заменен на ИСО 11171 [4].

Измерение частиц оптическим микроскопом по ИСО 4407 [5] устанавливает размер частицы как равный ее наибольшему размеру, в то время как автоматический счетчик частиц дает размер эквивалентной частицы по площади ее поперечного сечения, поэтому в большинстве случаев возникает значительное отличие от результатов подсчета частиц микроскопом. Размеры частиц, представленные для измерения микроскопом, ³ 5 и ³ 15 мкм не изменяются.

Подсчеты частиц зависят от множества факторов: отбора и подготовки проб, точности счетчика, пробоотборников и их чистоты. При отборе проб внимание должно быть сосредоточено на том, чтобы проба в пробоотборнике соответствовала жидкости в системе.

А.2.2 Основные компоненты числового кода

Код, соответствующий уровню загрязненности, состоит из трех классификационных чисел, позволяющих следующее дифференцирование размеров и распределение частиц и представляющих:

- первое - число частиц, равных или больших 4 мкм в 1 см³ рабочей жидкости;

- второе - число частиц, равных или больших 6 мкм в 1 см³ рабочей жидкости;

- третье - число частиц, равных или больших 16 мкм в 1 см³ рабочей жидкости.

При подсчете частиц микроскопом код состоит из двух классификационных чисел 5 и 15 мкм.

А.2.3 Распределение классификационных чисел

А.2.3.1 Классификационные числа распределяют по числу подсчитанных частиц, содержащихся в 1 см³ рабочей жидкости (см. таблицу А.1).

А.2.3.2 Для обеспечения приемлемого соответствия классификационного числа каждому шагу в таблице А.1 соответствует шаговое отношение, равное двум шагам (в основном) для граф наибольшего и наименьшего числа частиц в 1 см³.

Таблица А.1 - Распределение классификационных чисел

Воспроизводимость ниже классификационного числа 8 зависит от реального числа подсчитанных частиц в пробе жидкости. Результат подсчета должен быть больше 20 частиц. Если это невозможно, то поступают согласно 2.4.7.

А.2.4 Определение числового кода на основе анализа автоматических счетчиков частиц

А.2.4.1 Подсчет частиц проводят в соответствии с ИСО 11500 [6] или другого признанного метода, используя автоматический счетчик частиц, калиброванный по ИСО 11171 [4].

А.2.4.2 Первое классификационное число устанавливают по числу частиц, равных или больших 4 мкм.

А.2.4.3 Второе классификационное число устанавливают по числу частиц, равных или больших 6 мкм.

А.2.4.4 Третье классификационное число устанавливают по числу частиц, равных или больших 14 мкм.

А.2.4.5 Числа записывают последовательно и разделяют наклонной чертой.

Пример - Код 22/18/13 означает, что в 1 см³ данной пробы жидкости содержится от 20000 до 40000 частиц, равных или больших 4 мкм; от 1300 до 2500 частиц, равных или больших 6 мкм; от 40 до 80 частиц, равных или больших 15 мкм.

А.2.4.6 При записи числового кода допускается применять обозначения «*» - слишком много частиц для подсчета, поэтому они не считались или «-» (не считаются).

Примеры

а) */19/14 - в пробе слишком много частиц, равных или больших 4 мкм, для подсчета;

б) -/19/14 - частицы, равные или большие 4 мкм, не считались;

А.2.4.7 Когда результат подсчета частиц в 1 см³ меньше 20, классификационное число указывают символом ³.

Пример - Код 14/12/ ³ 7 означает, что в 1 см³ данной пробы жидкости содержится > 80 и £ 160 частиц, равных или больших 4 мкм, и > 20 и £ 40 частиц, равных или больших 6 мкм. Третья часть кода «³ 7» означает, что в 1 см³ содержится > 0,64 и £ 1,3 частиц, равных или больших 14 мкм, т.е. подсчитано меньше 20 частиц, что снижает статистическую достоверность. Поэтому 14 мкм часть кода в действительности могла быть выше 7. Вследствие этого снижается значимость частиц 14 мкм, т.е. счет частиц принимают > 1,3 частиц в 1 см³.

А.2.5 Определение числового кода при измерении микроскопом

А.2.5.1 Подсчет частиц - в соответствии с ИСО 4407 [5].

А.2.5.2 Первое классификационное число устанавливают по числу частиц, равных или больших 5 мкм.

А.2.5.3 Второе классификационное число устанавливают по числу частиц, равных или больших 15 мкм.

А.2.5.4 Для согласования расчетов, полученных автоматическим счетчиком частиц, код устанавливает три классификационных числа с обозначением первого: «-».

Пример кода для согласования расчетов - /18/13.

А.3 Форма записи при ссылке на настоящий стандарт

В отчетах по испытаниям, каталогах и проспектах используют следующую ссылку: «Код твердых загрязнителей соответствует ГОСТ 17216-2001, приложение А которого идентично стандарту ИСО 4406 «Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами».

ПРИЛОЖЕНИЕ Б
(рекомендуемое)

Графическое представление кодового числа

Код загрязнителя, определенного автоматическим счетчиком частиц, устанавливают подбором первого классификационного числа по общему числу частиц, равных или больших 4 мкм; подбором второго классификационного числа по общему числу частиц, равных или больших 6 мкм, и подбором третьего классификационного числа по общему числу частиц, равных или больших 14 мкм. Затем три числа записывают последовательно и разделяют наклонной чертой. Например, 22/18/13 (см. рисунок Б.1). При определении частиц с помощью микроскопа для первого классификационного числа используют знак «-», второе и третье устанавливают подсчетом 5 и 15 мкм частиц соответственно.

Интерполяция частиц допускается, экстраполяция - не допускается.

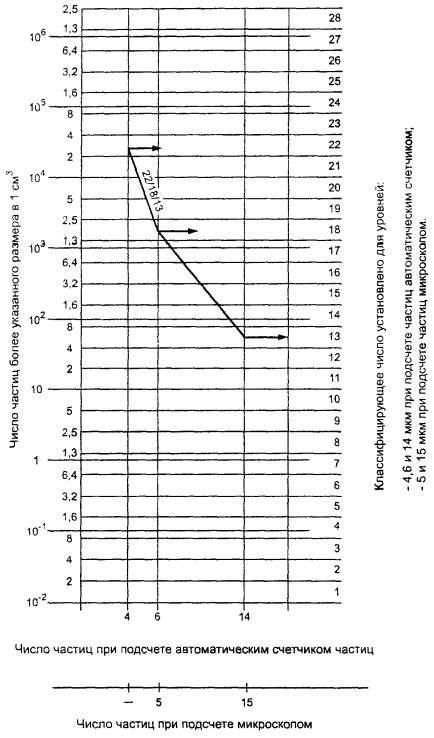

Рисунок Б.1 - Графическое представление кодового числа

ПРИЛОЖЕНИЕ В
(справочное)

Метод определения класса чистоты по индексу загрязненности

Класс чистоты гидравлической жидкости, соответствующей классам 8 - 14, допускается определять по индексу загрязненности жидкости.

Индекс загрязненности z вычисляют по формуле

z = 0,001 (10n₁₀ + 25n₅₀ + 50n₅₀ + 100n₁₀₀ + 200n₂₀₀ + 400n_В),

где 0,001 - масштабный коэффициент (введен для удобства пользования индексом загрязненности);

n₁₀, n₅₀, n₅₀, n₁₀₀, n₂₀₀, n_В - число частиц и волокон в 100 см³ жидкости с размером частиц в интервалах 5 - 10, 10 - 25, 50 - 100, 100 - 200 мкм.

Класс чистоты жидкости устанавливают по индексу загрязненности, затем в таблице В.1 выбирают ближайшее наибольшее его значение.

Значение класса чистоты по индексу загрязненности устанавливают по таблице В.1.

Таблица В.1.

Для классов чистоты 13 - 14 число частиц размером 5 - 10 мкм не нормируют. Поэтому значение n_5-10 для классов 13 - 14 получено экстраполированием распределения частиц интервала 5 - 10 в предыдущих классах.

ПРИЛОЖЕНИЕ Г
(справочное)

Примерное соотношение между классами и кодами чистоты

ПРИЛОЖЕНИЕ Д
(справочное)

Библиография

[1] ИСО 4406-99 Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами

[2] ИСО 4406-87 Гидропривод объемный. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами

[3] ИСО 4402-91 Гидропривод объемный. Калибровка автоматических счетчиков частиц для жидкостей

[4] ИСО 11171-99 Гидропривод объемный. Калибровка автоматических счетчиков частиц для жидкостей

[5] ИСО 4407-91 Гидроприводы. Определение загрязненности рабочей жидкости методом счета частиц под микроскопом при проходящем свете

[6] ИСО 11500-97 Гидропривод объемный. Определение загрязненности рабочей жидкости с помощью автоматических счетчиков частиц
