ГОСТ 17680-80* Серьги облегченные для крепления кабелей. Конструкция и размеры

ДЕТАЛИ ДЛЯ КРЕПЛЕНИЯ
ТРУБОПРОВОДОВ И КАБЕЛЕЙ
(СКОБЫ, ХОМУТЫ И СЕРЬГИ)
ОБЛЕГЧЕННЫЕ

Конструкция и размеры

ГОСТ 17680-80

ГОССТАНДАРТ РОССИИ

Москва

Дата введения 01.01.81

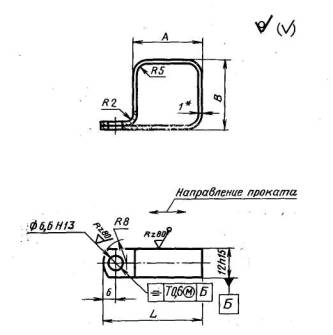

1. Конструкция и размеры серег для крепления кабелей должны соответствовать указанным на чертеже и в таблице.

_________

* Размер для справок.

Допуск симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно поверхности Б

Размеры в мм

Пример условного обозначения серьги А=14 мм из стали марки 25, с покрытием Ц15.хр:

Серьга 14 - 25-Ц15.хр ГОСТ 17680-80

То же, из стали марки 25, с покрытием Кд 15.хр:

Серьга 14 - 25-Ц15.хр ГОСТ 17680-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Серьга 14 - 12Х18Н10Т - Хим.Пас ГОСТ 17680-80

То же, из алюминиевого сплава марки Д16.А.М с покрытием Ан.Окс.нхр:

Серьга 14 - Д16.АМ. - Ан.Окс.нхр ГОСТ 17680-80

2. Серьги должны изготовляться из: ленты 25-1×12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х18Н10Т-3 по ГОСТ 4986 листа Д16.А.М-1 по ГОСТ 21631.

Допускается изготовлять серьги из ленты 20-1×12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х17Г9АН4-3 по ГОСТ 4986

1, 2, (Измененная редакция, Изм. № 2)

3. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ 17019.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

А.В. Акфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737

3. Срок проверки - 1993 г.

4. ВЗАМЕН ГОСТ 17680-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ июнь 1992 г. с изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89).

7. Проверен в 1988 г. Постановлением Госстандарта СССР от 25.06.85 № 1919 снято ограничение срока действия
