ГОСТ Р ЕН 1848-1-2008 Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Методы определения длины, ширины и прямолинейности
ГОСТ Р EH 1848-1-2008
Группа Ж19
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
Методы определения длины, ширины и прямолинейности
Roofing and hydraulic-insulating flexible bitumen-based materials. Methods for determination of length, width and straightness
ОКС 91.100.99
Дата введения 2009-09-01
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Компанией "ТехноНИКОЛЬ" и научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук (НИИСФ РФФСН) на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 732-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1848-1:1999 "Материалы гибкие гидроизоляционные - Определение длины, ширины и прямолинейности. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие" (EN 1848-1:1999 "Flexible sheets for waterproofing - Determination of length, width and straightness - Part 1: Bitumen sheets for roof waterproofing").
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется вместо ссылочного европейского стандарта использовать соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном приложении А
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
ВНЕСЕНА поправка, опубликованная в ИУС N 7, 2010 год
Поправка внесена изготовителем базы данных
Введение
Применение настоящего стандарта, устанавливающего методы определения длины, ширины и прямолинейности кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение кровельных и гидроизоляционных гибких битумосодержащих материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.
1 Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее - материалы) и устанавливает методы определения длины, ширины и прямолинейности полотна материала в рулоне.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий европейский стандарт:
ЕН 13416:2001 Материалы гибкие гидроизоляционные - Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные) - Правила отбора образцов
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 длина (length): Размер полотна материала, измеренный в направлении изготовления.
3.2 ширина (width): Размер полотна материала, измеренный в направлении, перпендикулярном к направлению изготовления.
3.3 прямолинейность (straightness): Отсутствие отклонения продольной кромки полотна материала от прямой линии.
4 Сущность метода
Отобранный рулон материала раскатывают на плоской поверхности и определяют длину и ширину полотна материала с использованием металлического измерительного инструмента. Прямолинейность полотна материала в рулоне определяют измерением отклонения от прямой линии с использованием соответствующего средства измерения.
5 Средства измерений и вспомогательные материалы
5.1 Длина
Металлическая рулетка длиной, превышающей длину измеряемого полотна материала, с ценой деления не более 10 мм.
5.2 Ширина
Металлическая рулетка или линейка длиной, превышающей ширину полотна материала, с ценой деления не более 1 мм.
5.3 Прямолинейность
Меленый шнур для нанесения прямой линии на полотно материала. Металлическая рулетка или линейка с ценой деления не более 1 мм.
6 Отбор образцов и подготовка к измерениям
6.1 Отбор образцов
Для проведения измерений отбирают полный неповрежденный рулон материала в соответствии с ЕН 13416.
6.2 Подготовка к измерениям
Измерения проводят в условиях окружающей среды без предварительной выдержки и кондиционирования рулона.
В случае разногласий измерения проводят при температуре (23±2) °С после кондиционирования материала при этой температуре не менее 20 ч.
7 Методика проведения измерений
7.1 Общие требования
Отобранный рулон укладывают на плоскую поверхность. Рулон осторожно раскатывают, обеспечивая при этом максимальное соприкосновение полотна материала с плоской поверхностью.
Через 5 мин проводят измерения длины, ширины и прямолинейности полотна материала в рулоне.
7.2 Измерение длины
Длину полотна материала измеряют в двух местах на расстоянии от каждой продольной кромки полотна, равном одной трети его ширины.
Измерения проводят с погрешностью не более ±10 мм.
7.3 Измерение ширины
Ширину полотна материала измеряют в двух местах на расстоянии (1±0,01) м от каждого края полотна.
Измерения проводят с погрешностью не более ±1 мм.
7.4 Измерение прямолинейности

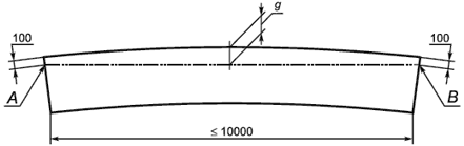

Для
измерения прямолинейности на
противоположных концах полотна материала
в рулоне отмечают две точки на расстоянии
100 мм от одной из продольных кромок
полотна (см. рисунок 1, точки А и В). С
помощью меленого шнура на поверхность
полотна материала наносят контрольную
прямую линию, соединяющую эти точки.
Проводят серию измерений для определения
точки максимального отклонения продольной
кромки от контрольной прямой линии и
измеряют расстояние
между
этой точкой и прямой линией с погрешностью
не более ±1 мм. Максимальное отклонение
вычисляют как разность между значением
и
100 мм.
Рисунок 1

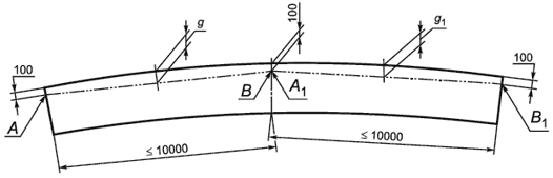

Для
рулонов, длина которых превышает 10 м,
измерения проводят на каждом последующем
участке полотна материала длиной
10
м (см. рисунок 2).
Рисунок 2
8 Обработка результатов измерений
8.1 Результаты измерения длины
Длину полотна материала в рулоне вычисляют как среднеарифметическое значение двух результатов измерений, округленное до 10 мм.
8.2 Результаты измерения ширины
Ширину полотна материала в рулоне вычисляют как среднеарифметическое значение двух результатов измерений, округленное до 1 мм.
8.3 Результаты измерения прямолинейности
За прямолинейность полотна материала в рулоне принимают значение максимального отклонения, установленного при измерении, округленное до 1 мм.
8.4 Точность метода
Настоящий стандарт не содержит данных о точности метода, однако предполагается следующее:
- погрешность измерения длины (см. 8.1) не должна превышать ±10 мм;
- погрешность измерения ширины (см. 8.2) не должна превышать ±1 мм;
- погрешность измерения прямолинейности (см. 8.3) не должна превышать ±5 мм.
9 Отчет об измерениях
Отчет об измерениях должен содержать:
a) данные, необходимые для идентификации испытуемого материала;
b) ссылку на настоящий стандарт и отклонения от его требований;
c) информацию об отборе образцов и подготовке к измерениям в соответствии с разделом 6;
d) результаты измерений в соответствии с разделом 8;
e) дату проведения измерений.
Приложение А
(справочное)
Сведения о соответствии национального стандарта Российской Федерации ссылочному европейскому стандарту
Таблица А.1
|
|
|
|
Обозначение ссылочного европейского стандарта
|
Обозначение и наименование соответствующего национального стандарта
|
|
ЕН 13416:2001
|
ГОСТ Р ЕН 13416-2008 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
|
Электронный текст документа
подготовлен ЗАО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2009
