ГОСТ 19119-80 Штифты конические разводные. Технические условия

ШТИФТЫ КОНИЧЕСКИЕ РАЗВОДНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 19119-80
(СТ СЭВ 1488-78)

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШТИФТЫ КОНИЧЕСКИЕ РАЗВОДНЫЕ Технические условия Тареr ахially splitted pins. Technical conditions

ГОСТ 19119-80 (СТ СЭВ 1488-78) Взамен ГОСТ 19119-73

Дата введения 01.01.81

Постановлением Госстандарта СССР № 1176 от 28.06.91 снято ограничение срока действия

Настоящий стандарт распространяется на конические разводные штифты общемашиностроительного применения диаметром от 5 до 16 мм.

Стандарт полностью соответствует стандарту СТ СЭВ 1488-78.

1. ОСНОВНЫЕ РАЗМЕРЫ

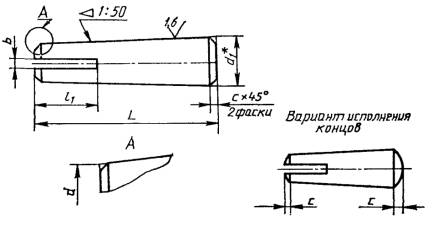

1.1. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.

* Размер для справок

Примечание. Вариант исполнения концов штифтов выбирается изготовителем.

Длина штифтов L должна выбираться из следующего ряда: 40, 45, 50, 55, 60, 70, 80, 90, 100, 120, 140, 160, 200, 250 мм.

Пример условного обозначения штифта диаметром d = 10 мм, длиной L = 80 мм, без покрытия:

Штифт 10 ´ 80 ГОСТ 19119-80

То же, с химическим окисным покрытием, пропитанным маслом:

Штифт 10 ´ 80 Хим.Окс.прм ГОСТ 19119-80

1.2. Теоретическая масса штифтов указана в приложении 1.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Штифты должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Предельные отклонения диаметра штифтов d - h10, длины L - j₈15, длины прорези l₁ - h14, ширины прорези b - H14.

2.3. Смещение прорези b относительно оси штифта - IТ14. За номинальный размер при определении предельного отклонения следует принимать параметр b.

2.4. Предельные отклонения конусности штифтов . Допускается до 1 января 1984 г. изготавливать штифты с предельными отклонениями конусности .

2.5. Неуказанные предельные отклонения размеров: до 0,3 - плюс 0,1 мм, свыше 0,3 до 1 - плюс 0,15 мм, свыше 1 мм - j₈ 15.

2.6. Материал - сталь марки 45 по ГОСТ 1050-88.

2.7. Штифты должны применяться без покрытия или с покрытием Хим. Окс. прм по ГОСТ 9.306-85. Технические требования к покрытию - по ГОСТ 9.301-86.

2.8. На поверхности штифта не допускаются трещины, риски, выводящие размеры изделий за предельные отклонения, заусенцы на прорези, коррозия.

2.9. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготавливать штифты конические разводные с допусками по приложению 2.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки - по ГОСТ 17769-83 для изделий повышенной и нормальной точности.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Внешний вид штифтов проверяют осмотром без применения увеличительных приборов.

Допускается в спорных случаях использовать лупу с 2,5 - 3-кратным увеличением.

Допускается проверка трещин специальными методами.

4.2. Конусность конических штифтов контролируется универсальными методами и средствами.

4.3. Контроль качества покрытия - по ГОСТ 9302-88.

4.4. Шероховатость рабочей поверхности штифтов проверяется путем сравнения с эталонными образцами по ГОСТ 9378-75 или приборам.

5. УПАКОВКА И МАРКИРОВКА

Упаковка штифтов и маркировка тары - по ГОСТ 18160-72.

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных штифтов

ПРИЛОЖЕНИЕ 2
Справочное

Допуски для штифтов по системам ЕСДП и ОСТ
