ГОСТ 19425-74* Балки двутавровые и швеллеры стальные специальные. Сортамент
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ
СОРТАМЕНТ
ГОСТ 19425-74
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ СОРТАМЕНТSpecial-purpose steel I-beams and channels. Dimensions |
ГОСТ ВзаменГОСТ 5157-53 в части балок двутавровых для подвесных путей |
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1974 г. № 149 срок введения установлен
с 01.01.75
Проверен в 1985 г. Постановлением Госстандарта от 27.06.85 № 2031 срок действия продлен
до 01.07.95
1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).
1а. По точности прокатки профили изготовляют:
высокой точности - А,
обычной точности - В.
(Введен дополнительно, Изм. № 2).
2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 и 2 и табл. 1.
Условные обозначения к черт. 1 и 2 и табл. 1:

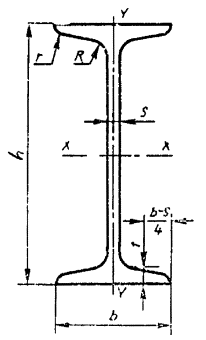

Черт. 1
Примечание. Уклон внутренних граней полок должен быть не более:
для балок М-12 %,
для балок С-16 %.

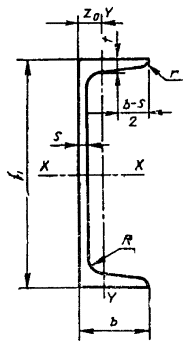

Черт. 2
Примечание. Уклон внутренних граней полок дол жен быть не более 10 %.
h - высота;
b - ширина полки;
s - толщина стенки;
t - средняя толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полки;
I - момент инерции;
W - момент сопротивления;
i - радиус инерции;
S - статический момент полусечения;
zo - расстояние от оси у-у до наружной грани стенки.
Таблица 1
|
h |
b |
s |
t |
R |
r |
Площадь поперечного сечения, см2 |
Масса 1 м, кг |
Справочные величины для осей |
zo, см |
|||||||
|
х-х |
у-у |
|||||||||||||||
|
мм |
Ix, см4 |
Wх, см3 |
ix, см |
Sx, см3 |
Iv, см4 |
Wv, см3 |
iv, см |
|||||||||
|
Балки двутавровые |
||||||||||||||||
|
14С |
140 |
80 |
5,5 |
9,1 |
7,5 |
3,8 |
21,5 |
16,9 |
712 |
102 |
5,75 |
58,4 |
64,8 |
16,2 |
1,74 |
- |
|
20С |
200 |
100 |
7,0 |
11,4 |
9,0 |
4,5 |
35,6 |
27,9 |
2370 |
237 |
8,16 |
136 |
159 |
31,8 |
2,11 |
- |
|
20Са |
200 |
102 |
9,0 |
11,4 |
9,0 |
4,5 |
39,6 |
31,1 |
2500 |
250 |
7,95 |
146 |
170 |
33,3 |
2,07 |
- |
|
22С |
220 |
110 |
7,5 |
12,3 |
9,5 |
4,8 |
42,1 |
33,1 |
3400 |
310 |
9,00 |
178 |
228 |
41,5 |
2,32 |
- |
|
27С |
270 |
122 |
8,5 |
13,7 |
10,5 |
5,3 |
51,5 |
42,8 |
6550 |
485 |
11,0 |
279 |
346 |
56,7 |
2,52 |
- |
|
27Са |
270 |
124 |
10,5 |
13,7 |
10,5 |
5,3 |
59,9 |
47,0 |
6870 |
507 |
10,7 |
297 |
366 |
59,0 |
2,47 |
- |
|
36С |
350 |
140 |
11,0 |
15,8 |
12,0 |
6,0 |
90,9 |
71,3 |
17360 |
964 |
13,8 |
574 |
618 |
88,3 |
2,61 |
- |
|
18М |
180 |
90 |
7,0 |
12,0 |
9,0 |
3,5 |
32,9 |
25,8 |
1760 |
196 |
7,32 |
113 |
130 |
28,9 |
1,99 |
- |
|
24М |
240 |
110 |
8,2 |
14,0 |
10,5 |
4,0 |
48,7 |
38,3 |
4640 |
387 |
9,75 |
223 |
276 |
50,2 |
2,38 |
- |
|
30М |
300 |
130 |
9,0 |
15,0 |
12,0 |
6,0 |
64,0 |
50,2 |
9500 |
633 |
12,2 |
364 |
480 |
73,9 |
2,74 |
- |
|
36М |
360 |
130 |
9,5 |
16,0 |
14,0 |
6,0 |
73,8 |
57,9 |
15340 |
852 |
14,4 |
493 |
518 |
79,7 |
2,65 |
- |
|
45М |
450 |
150 |
10,5 |
18,0 |
16,0 |
7,0 |
98,8 |
77,6 |
31900 |
1420 |
18,0 |
821 |
892 |
119 |
3,00 |
- |
|
Швеллеры |
||||||||||||||||
|
18С |
180 |
68 |
7,0 |
10,5 |
10,5 |
5,3 |
25,7 |
20,2 |
1272 |
141 |
7,04 |
83,5 |
98,5 |
20,1 |
1,96 |
1,88 |
|
18Ca |
180 |
70 |
9,0 |
10,5 |
10,5 |
5,3 |
29,3 |
23,0 |
1370 |
152 |
6,84 |
91,6 |
111 |
21,3 |
1,95 |
1,84 |
|
20С |
200 |
73 |
7,0 |
11,0 |
11,0 |
5,5 |
28,8 |
22,6 |
1780 |
178 |
7,86 |
104,7 |
128 |
24,2 |
2,11 |
2,01 |
|
30С |
300 |
87 |
9,5 |
13,5 |
13,5 |
6,8 |
49,6 |
39,1 |
6500 |
433 |
11,4 |
259,7 |
289 |
44,0 |
2,41 |
2,13 |
Примечания:
1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
2. Радиусы закруглений, указанные на черт. 1 и 2, на профилях, не определяются и даны для построения калибра.
3. Предельные отклонения по размерам профилей должны соответствовать указанным в табл. 2.
Таблица 2
Размеры, мм
|
Предельные отклонения |
|||||
|
по высоте профиля |
по ширине полки |
по толщине полки |
|||
|
Точность прокатки |
|||||
|
обычная |
высокая |
обычная |
высокая |
||
|
14 |
- |
± 2,0 |
± 2,0 |
+1,0 -2,0 |
-0,061 |
|
18 |
± 2,5 |
- |
± 2,5 |
- |
Плюсовые отклонения ограничиваются предельными отклонениями по массе |
|
Св. 18 до 30 |
- |
± 3,0 |
- |
± 3,0 |
|
|
36 |
± 3,5 |
- |
± 3,5 |
- |
|
|
45 |
± 4,0 |
- |
± 4,0 |
- |
|
Примечание. Определение толщины полок профилей проводится по калибрам в валках при их расточке.
4. Уклон наружной грани профилей не должен превышать 0,015 b.
По требованию потребителя профили изготовляются с уклоном наружной грани полки не более 0,0125 b.
5. Кривизна стенки по высоте сечения профиля не должна превышать 0,15 s.
6. Притупление наружных кромок полок профилей до № 24 включительно не должно превышать 0,3 t, свыше № 24 - 3 мм.
(Измененная редакция, Изм. № 2).
7. По требованию потребителя несимметричность фланцев полок балок относительно вертикальной оси не должна превышать Ѕ суммы предельных отклонений по ширине полки.
(Измененная редакция, Изм. № 2).
8. В соответствии с заказом балки и швеллеры изготовляются длиной от 4 до 13 м:
мерной длины;
кратной мерной длины;
мерной длины с остатком до 5 % массы партии;
кратной мерной длины с остатком до 5 % массы партии;
немерной длины.
Остатком считаются профили длиной не менее 3 мм.
9. По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.
(Измененная редакция, Изм. № 2).
10. При изготовлении профилей немерной длины допускается наличие профилей длиной не менее 3 м в количестве не более 5 % массы партии.
11. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+ 40 мм - при длине до 8 м;
+ 80 мм - при длине св. 8 м.
Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:
+ 40 мм - при длине до 8 м;
+ 5 мм на каждый метр свыше 8 м.
12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2 % длины.
Кривизна профилей в вертикальной и горизонтальной плоскостях для высокой точности прокатки и не должна превышать 0,15 % длины для профилей высотой до 360 мм и 0,1 % длины - для профилей высотой свыше 360 мм.
10-12. (Измененная редакция, Изм. № 2).
13. На каждом профиле дополнительно к требованиям ГОСТ 7566-81 в части маркировки проката должен быть нанесен номер профиля с индексами М или С (18М, 20Са, 36С и т.д.).
14. Определение размеров проводится на расстоянии не менее 500 мм от торца профиля. Высота балки измеряется по оси у-у, швеллера - в плоскости стенки.
15. Предельные отклонения по массе 1 м профиля не должны превышать плюс 3 - минус 5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20 - 60 т от каждых 400 - 500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.
16. Марки стали и технические требования - по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.
17. (Исключен, Изм. № 2).
