ГОСТ 19797-85* Изоляторы керамические опорные на напряжение свыше 1000 В для работы в помещении. Типы, основные параметры и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.87

1. Настоящий стандарт распространяется на опорные керамические армированные изоляторы климатического исполнения У, УХЛ, Т категории размещения 2, 3 по ГОСТ 15150, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.

Настоящий стандарт устанавливает типы, основные параметры и размеры изоляторов, изготовленных для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям ГОСТ 9984*.

^* На территории Российской Федерации действует ГОСТ Р 52034-2003.

Стандарт полностью соответствует СТ СЭВ 5021-85.

(Измененная редакция, Изм. № 1, 2).

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на черт. 1 - 3, 5, 6, 8 - 19 и в таблице.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны на черт. 1 и в таблице, буквы и цифры означают:

И - изолятор;

4, 8, 16, 25 - минимальная разрушающая сила на изгиб (разрыв), кН;

80, 125, 170, 195 - испытательное напряжение грозового импульса, кВ;

УХЛ - климатическое исполнение;

3 - категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического с минимальной разрушающей силой на изгиб (разрыв) 4 кН, испытательным напряжением грозового импульса 80 кВ, климатического исполнения УХЛ, категории размещения 3:

И4-80 УХЛ3 ГОСТ 19797-85

В условном обозначении изоляторов, основные параметры и размеры которых указаны на черт. 2 - 15 и в таблице, буквы и цифры означают:

И - изолятор;

О - опорный;

Р - ребристый;

6, 10, 20, 35 - номинальное напряжение;

3,75; 7,50; 20,00; 30,00 - минимальная разрушающая сила на изгиб (разрыв), кН;

I, II, III - вариант исполнения;

У, УХЛ, Т - климатическое исполнение;

2, 3 - категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического на номинальное напряжение 10 кВ с минимальной разрушающей силой на изгиб (разрыв) 3,75 кН, климатического исполнения У, категории размещения 3:

ИО-10-3,75 У3 ГОСТ 19797-85

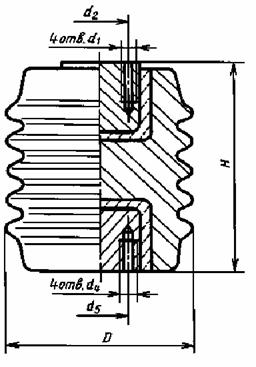

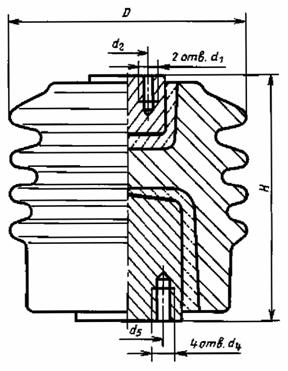

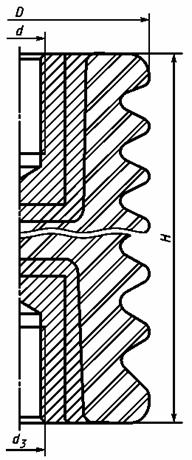

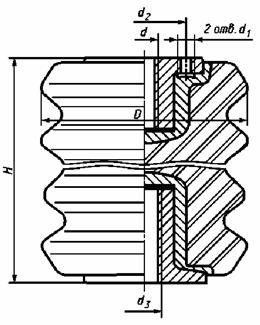

Черт. 1

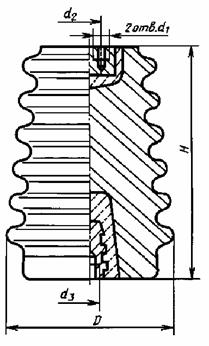

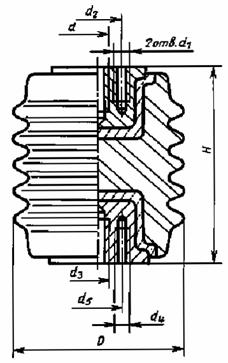

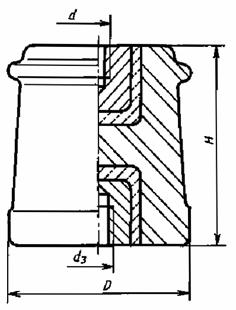

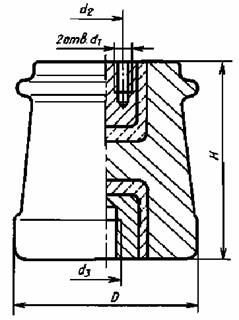

Черт. 2

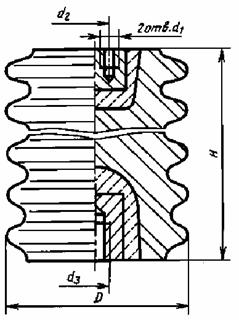

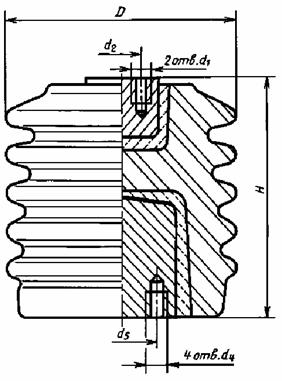

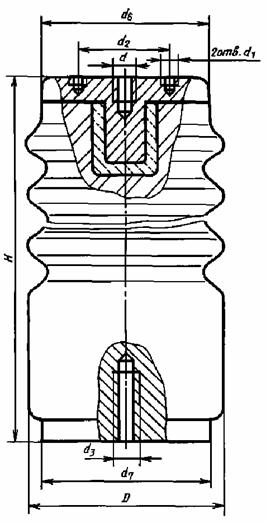

Черт. 3

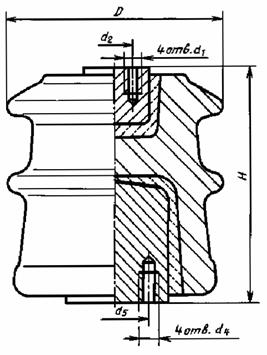

Черт. 5^*

^* Черт. 4. (Исключен, Поправка).

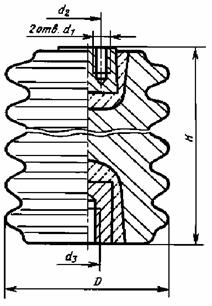

Черт. 6

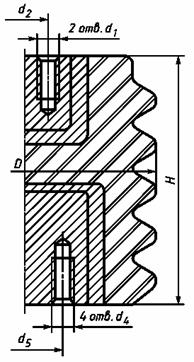

Черт. 8*

^* Черт. 7. (Исключен, Поправка).

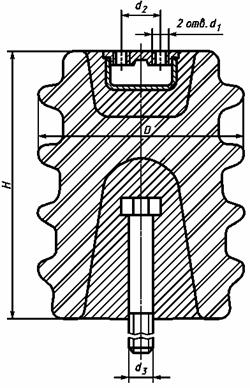

Черт. 9

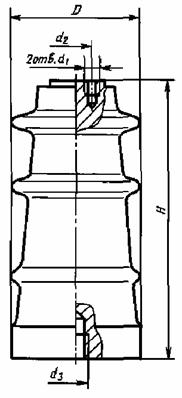

Черт. 10

Черт. 11

Черт. 12

Черт. 13

Черт. 14

Черт. 15

Черт. 16

Черт. 17

Черт. 18

Черт. 19

Размеры в мм

^* Допускается вариант отверстий d₁ = М6 по согласованию между изготовителем и потребителем.

^** Изолятор допускается армировать системой «болт-болт» или «болт-вставка» (диаметр М8, М10).

^*** Допускается изготавливать изолятор высотой (100 ± 2) мм.

*⁴ Допускается изготавливать изолятор с глубиной нарезки резьбы центральных отверстий 28 мм.

Примечания:

1. P₀ - минимальная разрушающая сила на изгиб, кН, прикладываемая к верхней поверхности изолятора;

Р₅₀ - минимальная разрушающая сила на изгиб, кН, прикладываемая на расстоянии 50 мм над верхней поверхностью изолятора.

2. Глубина нарезки резьбы должна быть не менее:

- для чугунной арматуры - 1,5 d;

- для алюминиевой арматуры - 2,0 d.

(Измененная редакция, Изм. № 1, 2; Поправка).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.10.85 № 3455

3. Стандарт полностью соответствует СТ СЭВ 5021-85, международному стандарту МЭК 273-79

4. ВЗАМЕН ГОСТ 19797-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в январе 1989 г., сентябре 1990 г. (ИУС 4-89, 12-90); Поправкой (ИУС 1-95)
