ГОСТ 20210-74 Планки прямоугольные высотой 45 мм с установочным отверстием диаметром 45 и 50 мм универсально-сборных прямоугольных накладных кондукторов с пазами 12 мм. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАНКИ ПРЯМОУГОЛЬНЫЕ ВЫСОТОЙ 45 мм С УСТАНОВОЧНЫМ ОТВЕРСТИЕМ ДИАМЕТРОМ 45 и 50 мм УНИВЕРСАЛЬНО-СБОРНЫХ ПРЯМОУГОЛЬНЫХ НАКЛАДНЫХ КОНДУКТОРОВ С ПАЗАМИ 12 мм
Конструкция и размеры.
ГОСТ 20210-74
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛАНКИ ПРЯМОУГОЛЬНЫЕ ВЫСОТОЙ 45 мм С УСТАНОВОЧНЫМ ОТВЕРСТИЕМ ДИАМЕТРОМ 45 и 50 мм УНИВЕРСАЛЬНО-СБОРНЫХ ПРЯМОУГОЛЬНЫХ НАКЛАДНЫХ КОНДУКТОРОВ С ПАЗАМИ 12 мм Конструкция и размеры. 45 mm high
rectangular straps with 45 and 50 mm dia. adjusting hole of universal
rectangular assembly drilling jigs with 12 mm slots. |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1974г. № 2138 срок действия установлен
с 01.01.76
до 01.01.81
Несоблюдение стандарта преследуется по закону

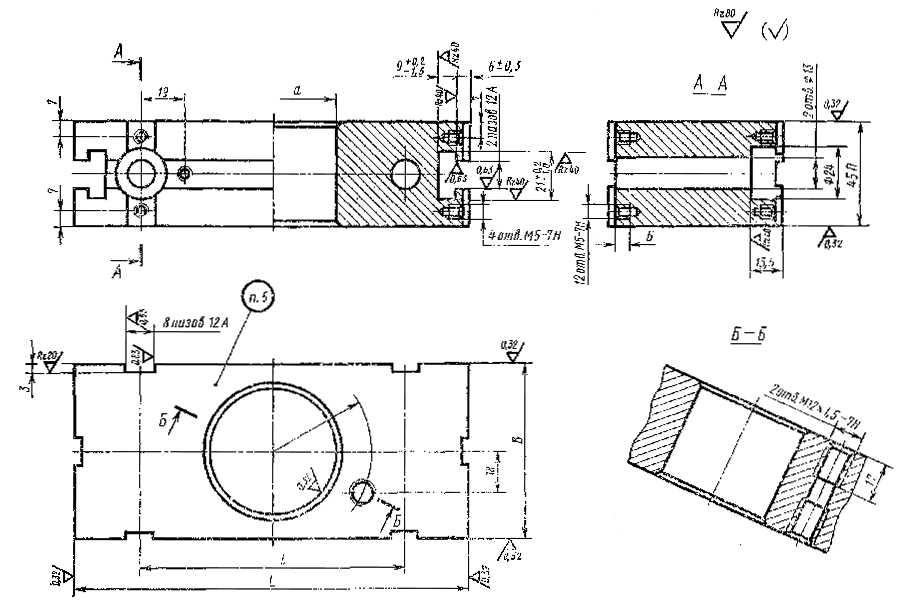

1. Конструкция и размеры планок должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Обозначение планок |
Применяемость |
В |
L |
l (пред. откл. +0,03) |
r |
d (пред. откл. по A1) |
Масса, кг |
|
Прел. откл. по П |
|||||||
|
7033-1251 |
|
60 |
120 |
60 |
35 |
45 |
1,62 |
|
7033-1252 |
|
90 |
180 |
120 |
43 |
50 |
4,15 |
Пример условного обозначения прямоугольной плавки размером L=120 мм:
Планка 7033-1251 ГОСТ 20210-74
2. Материал - сталь марки 12ХН3А по ГОСТ 4543-71.
3. Цементировать на глубину 0,8... 1,2 мм, кроме резьбовых отверстий; твердость - HRC 58...62.
4. Остальные технические требования - по ГОСТ 14607-70.
5. Маркировать: обозначение планки, обозначение стандарта, товарный знак предприятия-изготовителя и год изготовления.
