ГОСТ 20864-81* Стойки установочные крепежные круглые со шлицем, с резьбовым концом и отверстием. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ СО ШЛИЦЕМ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ Конструкция и размеры |
ГОСТ 20864-81 |
|
Adjusting fixturing ring supports with a slit, theaded end and hole. Design and dimensions. |
Взамен ГОСТ 20864-75 |
Постановлением
Государственного комитета СССР по стандартам от 15 апреля
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется на круглые крепежные установочные стойки со шлицем с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

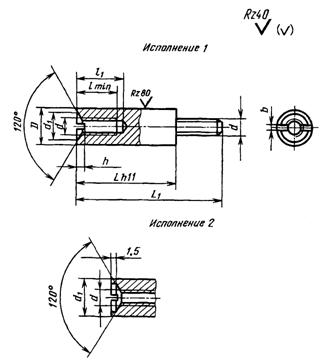

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
Шаг резьбы, Р |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,0 |
1,25 |
|
|
D |
5 |
6 |
7 |
8 |
9 |
11 |
15 |
|
|
d1 |
2,2 |
2,7 |
3,2 |
4,3 |
5,3 |
6,4 |
8,4 |
|
|
l |
4 |
5 |
6 |
7 |
8 |
9 |
12 |
|
|
l1 |
5 |
6 |
9 |
10 |
12 |
13 |
16 |
|
|
Глубина шлица h |
Номинальный |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
|
Пред. откл. |
+0,30 |
±0,30 |
||||||
|
Ширина шлица b |
Номинальный |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
|
Пред. откл. |
+0,15 |
+0,25 |
||||||
Таблица 2
мм
|
L |
Длина L1 и применяемость при номинальном диаметре резьбы d |
|||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
б |
8 |
||||||||
|
10 |
14 17 |
- |
15 18 |
- |
|
|
|
|
|
|
|
|
|
|
|
11 |
15 18 |
- |
16 19 |
- |
|
|
|
|
|
|
|
|
|
|
|
12 |
16 19 |
- |
17 20 |
- |
|
|
|
|
|
|
|
|
|
|
|
13 |
17 20 |
- |
18 21 |
- |
|
|
|
|
|
|
|
|
|
|
|
14 |
18 21 |
- |
19 22 |
- |
|
|
|
|
|
|
|
|
|
|
|
15 |
19 22 |
- |
20 23 |
- |
20 24 |
- |
|
|
|
|
|
|
|
|
|
16 |
20 23 |
- |
21 24 |
- |
21 25 |
- |
|
|
|
|
|
|
|
|
|
17 |
21 24 |
- |
22 25 |
- |
22 26 |
- |
|
|
|
|
|
|
|
|
|
18 |
22 25 |
- |
23 26 |
- |
23 27 |
- |
24 30 |
- |
|
|
|
|
|
|
|
19 |
23 26 |
- |
24 27 |
- |
24 28 |
- |
25 31 |
- |
|
|
|
|
|
|
|
20 |
24 27 |
- |
25 28 |
- |
25 29 |
- |
26 32 |
- |
|
|
|
|
|
|
|
22 |
26 29 |
- |
27 30 |
- |
27 31 |
- |
28 34 |
- |
|
|
|
|
|
|
|
24 |
28 31 |
- |
29 32 |
- |
29 33 |
- |
30 36 |
- |
|
|
|
|
|
|
|
26 |
30 33 |
- |
31 34 |
- |
31 35 |
- |
32 38 |
- |
|
|
|
|
|
|
|
28 |
32 35 |
- |
33 36 |
- |
33 37 |
- |
34 40 |
- |
|
|
|
|
|
|
|
30 |
34 37 |
- |
35 38 |
- |
35 39 |
- |
36 42 |
|
38 44 |
- |
|
|
|
|
|
32 |
|
|
37 40 |
- |
37 41 |
- |
38 42 |
- |
40 46 |
- |
|
|
|
|
|
34 |
|
|
39 42 |
- |
39 43 |
- |
40 46 |
- |
42 49 |
- |
|
|
|
|
|
36 |
|
|
41 44 |
- |
41 45 |
- |
42 48 |
- |
44 50 |
- |
|
|
|
|
|
38 |
|
|
43 46 |
- |
43 47 |
- |
44 49 |
- |
46 52 |
- |
|
|
|
|
|
40 |
|
|
45 48 |
- |
45 49 |
- |
46 52 |
- |
48 54 |
- |
49 57 |
- |
|
|
|
42 |
|
|
|
|
47 51 |
- |
48 54 |
- |
50 57 |
- |
51 60 |
- |
|
|
|
45 |
|
|
|
|
50 54 |
- |
51 56 |
- |
53 59 |
- |
54 62 |
- |
|
|
|
48 |
|
|
|
|
53 57 |
- |
54 60 |
- |
56 63 |
- |
57 66 |
- |
|
|
|
50 |
|
|
|
|
55 59 |
- |
56 62 |
- |
58 64 |
- |
59 67 |
- |
|
|
|
53 |
|
|
|
|
58 62 |
- |
59 65 |
- |
61 68 |
- |
62 71 |
- |
|
|
|
55 |
|
|
|
|
60 64 |
- |
61 66 |
- |
63 69 |
- |
64 72 |
- |
|
|
|
58 |
|
|
|
|
63 67 |
- |
64 70 |
- |
66 73 |
- |
67 76 |
- |
|
|
|
60 |
|
|
|
|
65 69 |
- |
66 71 |
- |
67 74 |
- |
68 77 |
- |
|
|
|
65 |
|
|
|
|
|
|
71 76 |
- |
73 79 |
- |
74 83 |
- |
|
|
|
70 |
|
|
|
|
|
|
76 81 |
- |
78 84 |
- |
79 87 |
- |
82 93 |
- |
|
75 |
|
|
|
|
|
|
81 86 |
- |
83 89 |
- |
84 92 |
- |
87 98 |
- |
|
80 |
|
|
|
|
|
|
86 91 |
- |
88 94 |
- |
89 97 |
- |
92 103 |
- |
|
85 |
|
|
|
|
|
|
91 96 |
- |
93 99 |
- |
94 102 |
- |
97 108 |
- |
|
90 |
|
|
|
|
|
|
96 101 |
- |
98 104 |
- |
99 107 |
- |
102 113 |
- |
|
95 |
|
|
|
|
|
|
101 106 |
- |
103 109 |
- |
104 112 |
- |
107 118 |
- |
|
100 |
|
|
|
|
|
|
106 111 |
- |
108 114 |
- |
109 117 |
- |
112 123 |
- |
|
110 |
|
|
|
|
|
|
116 121 |
- |
118 124 |
- |
119 127 |
- |
122 133 |
- |
|
120 |
|
|
|
|
|
|
|
|
128 134 |
- |
129 137 |
- |
132 143 |
- |
|
130 |
|
|
|
|
|
|
|
|
138 144 |
- |
139 147 |
- |
142 153 |
- |
|
140 |
|
|
|
|
|
|
|
|
|
|
149 157 |
- |
152 163 |
- |
|
150 |
|
|
|
|
|
|
|
|
|
|
|
|
162 173 |
- |
Примечание. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением L1.
Таблица 3
|
L, мм |
Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы, d, мм |
||||||
|
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
10 |
0,824 0,897 |
1,153 1,289 |
|
|
|
|
|
|
11 |
0,915 0,988 |
1,280 1,416 |
|
|
|
|
|
|
12 |
1,003 1,076 |
1,420 1,556 |
|
|
|
|
|
|
13 |
1,098 1,165 |
1,540 1,676 |
|
|
|
|
|
|
14 |
1,181 1,254 |
1,765 1,801 |
|
|
|
|
|
|
15 |
1,269 1,342 |
1,775 1,931 |
2,393 2,617 |
|
|
|
|
|
16 |
1,359 1,432 |
1,900 2,036 |
2,568 2,792 |
|
|
|
|
|
17 |
1,448 1,521 |
2,042 2,178 |
2,741 2,965 |
|
|
|
|
|
18 |
1,538 1,611 |
2,176 2,312 |
2,918 3,142 |
3,520 4,110 |
|
|
|
|
19 |
1,626 1,699 |
2,201 2,437 |
3,098 3,312 |
3,710 4,300 |
|
|
|
|
20 |
1,714 1,787 |
2,426 2,562 |
3,259 3,483 |
3,970 4,560 |
|
|
|
|
22 |
1,890 1,963 |
2,690 2,826 |
3,608 3,832 |
4,077 4,667 |
|
|
|
|
24 |
1,963 2,038 |
2,940 3,076 |
3,953 4,177 |
4,870 5,460 |
|
|
|
|
26 |
2,259 2,332 |
3,200 3,336 |
4,298 4,522 |
5,310 5,900 |
|
|
|
|
28 |
2,361 2,434 |
3,455 3,591 |
4,648 4,872 |
5,775 6,365 |
|
|
|
|
30 |
2,598 2,672 |
3,695 3,831 |
4,998 5,222 |
6,225 6,815 |
7,548 8,618 |
|
|
|
32 |
|
3,965 4,101 |
5,288 5,512 |
6,690 7,280 |
8,118 9,188 |
|
|
|
34 |
|
4,225 4,361 |
5,683 5,917 |
7,140 7,730 |
8,688 9,758 |
|
|
|
36 |
|
4,476 4,612 |
6,083 6,307 |
7,590 8,180 |
9,258 10,328 |
|
|
|
38 |
|
4,725 4,861 |
6,483 6,607 |
8,040 8,630 |
9,838 10,908 |
|
|
|
40 |
|
4,980 5,116 |
6,728 6,952 |
8,590 9,080 |
10,388 11,458 |
15,905 17,905 |
|
|
42 |
|
|
7,073 7,297 |
9,140 9,630 |
10,958 12,008 |
16,505 18,505 |
|
|
45 |
|
|
7,798 7,822 |
9,630 10,220 |
11,790 12,868 |
17,395 19,395 |
|
|
48 |
|
|
8,109 8,334 |
10,200 10,810 |
12,778 13,870 |
18,905 20,905 |
|
|
50 |
|
|
8,454 8,678 |
10,750 11,340 |
13,268 14,338 |
19,495 21,495 |
|
|
53 |
|
|
8,983 9,207 |
11,340 11,930 |
14,128 15,202 |
21,055 23,055 |
|
|
55 |
|
|
9,328 9,552 |
11,890 12,480 |
14,678 15,748 |
21,655 23,655 |
|
|
58 |
|
|
9,853 10,077 |
12,510 13,080 |
15,468 16,658 |
23,235 25,235 |
|
|
60 |
|
|
10,198 10,422 |
13,040 13,630 |
16,018 17,188 |
23,835 25,835 |
|
|
65 |
|
|
|
14,140 14,730 |
17,538 18,608 |
26,025 28,025 |
|
|
70 |
|
|
|
15,280 15.870 |
18,968 20,038 |
28,145 30,145 |
51,160 55,860 |
|
75 |
|
|
|
16,040 17,630 |
20,378 21,448 |
30,245 32,245 |
55,055 59,750 |
|
80 |
|
|
|
17,560 18,150 |
21,789 22,868 |
32,445 34,445 |
58,950 63,650 |
|
85 |
|
|
|
18,690 19,280 |
23,188 24,258 |
34,545 36,545 |
62,900 67,600 |
|
90 |
|
|
|
19,630 20,220 |
24,668 25,738 |
36,695 38,695 |
66,959 71,650 |
|
95 |
|
|
|
20,940 21,530 |
26,118 27,188 |
38,845 40,845 |
70,950 75,650 |
|
100 |
|
|
|
22,060 22,650 |
27,568 28,638 |
41,645 43,645 |
74,950 79,650 |
|
110 |
|
|
|
24,340 24,930 |
30,418 31,488 |
45,345 47,345 |
82,850 87,550 |
|
120 |
|
|
|
|
33,318 34,388 |
49,645 51,645 |
90,850 95,550 |
|
130 |
|
|
|
|
36,168 37,238 |
53,945 55,945 |
99,340 103,410 |
|
140 |
|
|
|
|
|
58,195 60,195 |
106,110 110,180 |
|
150 |
|
|
|
|
|
|
115,180 119,250 |
Примечания:
1. В числителе приведено значение массы коротких стоек, в знаменателе - длинных.
2. Для определения массы стоек из латуни значения масс, указанные в таблице, следует умножать на коэффициент 1,08.
Пример условного
обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d =
Стойка М4×30×36-58.016 ГОСТ 20864-81
То же, нормальной степени точности:
Стойка НМ4×30×36-58.016 ГОСТ 20864-81
То же, исполнения 2 нормальной степени точности:
Стойка 2Н М4×30×36-58.016 ГОСТ 20864-81
То же, повышенной степени точности:
Стойка 2М4×30×36-58.016 ГОСТ 20864-81
Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.
3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.
Таблица 4
|
Марка материала |
Применяемость |
Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87 |
Покрытие |
Обозначение материала и покрытия |
|||
|
Вид |
Шаг резьбы Р, мм |
Обозначение |
|||||
|
по ГОСТ 9.306-85 |
условное |
||||||
|
Сталь 35 ГОСТ 1050-88 |
|
5.6 |
Цинковое с хроматированием |
До 0,45 |
Ц3-6. хр |
01 |
56.013 |
|
0,5-0,75 |
Ц6-9. хр |
56.016 |
|||||
|
0,8 и более |
Ц9.хр |
56.019 |
|||||
|
Кадмиевое с хроматированием |
До 0,45 |
Кд3-6.хр |
02 |
56.023 |
|||
|
0,5-0,75 |
Кд6-9.хр |
56.026 |
|||||
|
0,8 и более |
Кд9.хр |
56.029 |
|||||
|
Сталь А12 ГОСТ 1414-75 |
5.8 |
Цинковое с хроматированием |
До 0,45 |
Ц3-6.хр |
01 |
58.013 |
|
|
0,5-0,75 |
Ц6-9.хр |
58.016 |
|||||
|
0,8 и более |
Ц9.хр |
58.019 |
|||||
|
Сталь 10, 20 ГОСТ 1050-88 |
Кадмиевое с хроматированием |
До 0,45 |
Кд3-6.хр |
02 |
58.023 |
||
|
0,5-0,75 |
Кд6-9.хр |
58.026 |
|||||
|
0,8 и более |
Кд9.хр |
58.029 |
|||||
|
Латунь ЛС59-1, Л63 ГОСТ 15527-2004 |
32 |
Пассивное |
0,4 и более |
Хим. Пас. |
11 |
32.11 |
|
(Измененная редакция, Изм, № 1).
4. Технические требования по ГОСТ 20868-81.
