ГОСТ 20865-81* Стойки установочные крепежные шестигранные с резьбовыми отверстиями. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ Конструкция и размеры |
ГОСТ 20865-81 |
|
Adjusting fixturing hexahedral supports with threaded holes. Design and dimensions |
Взамен ГОСТ 20865-75 |
Постановлением
Государственного комитета СССР по стандартам от 15 апреля
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

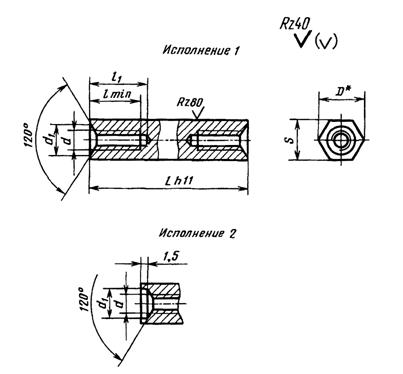

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1, 2.
* Размер для справок.
Таблица 1
мм
|
Номинальный диаметр резьбы, d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
|
Шаг резьбы, Р |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
|
|
Размер под ключ, S |
Номинальный |
4,0 |
5,0 |
5,5 |
7,0 |
8,0 |
10,0 |
13,0 |
17,0 |
|
Пред. откл. |
-0,08 |
-0,10 |
-0,12 |
||||||
|
D, не менее |
4,4 |
5,5 |
6,0 |
7,7 |
8,8 |
11,0 |
14,3 |
18,9 |
|
|
d1 |
2,2 |
2,7 |
3,2 |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
|
|
l |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
12,0 |
15,0 |
|
|
l1 |
6,0 |
7,0 |
9,0 |
10,0 |
12,0 |
13,0 |
16,0 |
20,0 |
|
Таблица 2
|
L, мм |
Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм |
||||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
||||||||
|
6 |
0,35 |
|
0,86 |
|
0,93 |
|
1,40 |
|
|
|
|
|
|
|
|
|
7 |
0,43 |
|
1,00 |
|
1,08 |
|
1,65 |
|
|
|
|
|
|
|
|
|
8 |
0,50 |
|
1,10 |
|
1,21 |
|
1,87 |
|
|
|
|
|
|
|
|
|
9 |
0,58 |
|
1,22 |
|
1,26 |
|
2,12 |
|
|
|
|
|
|
|
|
|
10 |
0,75 |
|
1,31 |
|
1,50 |
|
2,34 |
|
|
|
|
|
|
|
|
|
11 |
0,83 |
|
1,45 |
|
1,66 |
|
2,55 |
|
|
|
|
|
|
|
|
|
12 |
0,91 |
|
1,58 |
|
1,81 |
|
2,81 |
|
|
|
|
|
|
|
|
|
13 |
0,98 |
|
1,71 |
|
1,96 |
|
3,04 |
|
|
|
|
|
|
|
|
|
14 |
1,06 |
|
1,84 |
|
2,11 |
|
3,28 |
|
|
|
|
|
|
|
|
|
15 |
1,14 |
|
1,93 |
|
2,26 |
|
3,51 |
|
|
|
|
|
|
|
|
|
16 |
1,31 |
|
2,10 |
|
2,41 |
|
3274 |
|
|
|
|
|
|
|
|
|
17 |
1,41 |
|
2,24 |
|
2,56 |
|
3,98 |
|
|
|
|
|
|
|
|
|
18 |
1,51 |
|
2,38 |
|
2,71 |
|
4,21 |
|
|
|
|
|
|
|
|
|
19 |
1,61 |
|
2,69 |
|
2,86 |
|
4,45 |
|
|
|
|
|
|
|
|
|
20 |
1,71 |
|
2,86 |
|
3,01 |
|
4,68 |
|
|
|
|
|
|
|
|
|
22 |
1,91 |
|
3,20 |
|
3,64 |
|
5,15 |
|
|
|
|
|
|
|
|
|
24 |
2,10 |
|
3,54 |
|
4,04 |
|
5,62 |
|
|
|
|
|
|
|
|
|
26 |
2,31 |
|
3,89 |
|
4,47 |
|
6,08 |
|
|
|
|
|
|
|
|
|
28 |
2,51 |
|
4,22 |
|
4,88 |
|
6,55 |
|
|
|
|
|
|
|
|
|
30 |
2,71 |
|
4,56 |
|
5,29 |
|
7,01 |
|
8,75 |
|
|
|
|
|
|
|
32 |
|
|
4,90 |
|
5,70 |
|
8,28 |
|
9,62 |
|
|
|
|
|
|
|
34 |
|
|
5,24 |
|
6,11 |
|
8,95 |
|
10,49 |
|
|
|
|
|
|
|
36 |
|
|
5,58 |
|
6,53 |
|
9,61 |
|
11,36 |
|
|
|
|
|
|
|
38 |
|
|
5,92 |
|
6,94 |
|
10,28 |
|
12,23 |
|
|
|
|
|
|
|
40 |
|
|
6,26 |
|
7,35 |
|
10,94 |
|
13,10 |
|
18,80 |
|
|
|
|
|
42 |
|
|
|
|
7,76 |
|
11,60 |
|
13,96 |
|
20,04 |
|
|
|
|
|
45 |
|
|
|
|
8,38 |
|
12,61 |
|
15,27 |
|
22,20 |
|
|
|
|
|
48 |
|
|
|
|
8,99 |
|
13,61 |
|
16,59 |
|
23,76 |
|
|
|
|
|
50 |
|
|
|
|
9,41 |
|
14,27 |
|
17,45 |
|
25,00 |
|
|
|
|
|
53 |
|
|
|
|
10,02 |
|
14,68 |
|
18,76 |
|
27,76 |
|
|
|
|
|
55 |
|
|
|
|
10,44 |
|
15,94 |
|
19,62 |
|
29,00 |
|
|
|
|
|
58 |
|
|
|
|
11,05 |
|
16,94 |
|
20,94 |
|
31,16 |
|
|
|
|
|
60 |
|
|
|
|
11,47 |
|
17,60 |
|
21,80 |
|
32,40 |
|
|
|
|
|
65 |
|
|
|
|
12,42 |
|
19,27 |
|
23,97 |
|
35,80 |
|
|
|
|
|
70 |
|
|
|
|
|
|
20,93 |
|
26,15 |
|
39,20 |
|
61,50 |
|
101,50 |
|
75 |
|
|
|
|
|
|
22,60 |
|
28,32 |
|
42,60 |
|
67,25 |
|
111,50 |
|
80 |
|
|
|
|
|
|
24,26 |
|
30,50 |
|
46,00 |
|
73,00 |
|
121,50 |
|
85 |
|
|
|
|
|
|
25,93 |
|
32,67 |
|
49,40 |
|
78,75 |
|
131,50 |
|
90 |
|
|
|
|
|
|
27,59 |
|
34,85 |
|
52,80 |
|
84,50 |
|
141,50 |
|
95 |
|
|
|
|
|
|
29,26 |
|
38,02 |
|
56,20 |
|
90,25 |
|
151,50 |
|
100 |
|
|
|
|
|
|
30,92 |
|
39,20 |
|
59,60 |
|
96,00 |
|
161,50 |
|
110 |
|
|
|
|
|
|
34,25 |
|
43,55 |
|
66,40 |
|
107,50 |
|
181,50 |
|
120 |
|
|
|
|
|
|
|
|
47,90 |
|
73,20 |
|
119,00 |
|
201,50 |
|
130 |
|
|
|
|
|
|
|
|
52,25 |
|
80,00 |
|
130,50 |
|
220,50 |
|
140 |
|
|
|
|
|
|
|
|
|
|
86,80 |
|
142,00 |
|
250,50 |
|
150 |
|
|
|
|
|
|
|
|
|
|
|
|
153,50 |
|
260,50 |
Примечания:
1. Стойки, для которых значение массы расположено над ломаной линией, следует изготавливать со сквозным отверстием (L = l1).
2. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением массы.
3. Для определения массы стоек из других материалов значения масс, указанные в таблице, следует умножать на коэффициент: 0,356 - для алюминиевого сплава, 1,08 - для латуни.
Пример условного
обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d =
Стойка М3×20-56.026 ГОСТ 20865-81
То же, нормальной степени точности:
Стойка НМ3×20-56.026 ГОСТ 20865-81
То же, исполнения 2 нормальной степени точности:
Стойка 2Н М3×20-56.026 ГОСТ 20865-81
То же, повышенной степени точности:
Стойка 2М3×20-56.026 ГОСТ 20865-81
Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.
3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 3.
Таблица 3
|
Марка материала |
Применяемость |
Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87 |
Покрытие |
Обозначение материала и покрытия |
|||
|
Вид |
Шаг резьбы Р, мм |
Обозначение |
|||||
|
по ГОСТ 9.306-85 |
условное |
||||||
|
Сталь 35 Сталь 45 ГОСТ 1050-88 |
|
5.6 |
Цинковое с хроматированием |
До 0,45 |
Ц3-6.хр |
01 |
56.013 |
|
0,5-0,75 |
Ц6-9.хр |
56.016 |
|||||
|
0,8 и более |
Ц9.хр |
56.019 |
|||||
|
Кадмиевое с хроматированием |
До 0,45 |
Кд3-6.хр |
02 |
56.023 |
|||
|
0,5-0,75 |
Кд6-9.хр |
56.026 |
|||||
|
0,8 и более |
Кд9-хр |
56.029 |
|||||
|
Сталь 35 Сталь 45 ГОСТ 1050-88 |
5.6 |
Кадмиевое с оксидированием и фосфатированием |
До 0,45 |
Кд3-6. Хим. Окс. фос. |
02.05 |
56.023.05 |
|
|
0,5-0,75 |
Кд6-9. Хим. Окс. фос. |
56.026.05 |
|||||
|
0,8 и более |
Кд9. Хим. Окс. фос. |
56.029.05 |
|||||
|
Сталь А12 ГОСТ 1414-75 Сталь 10, 20 ГОСТ 1050-88 |
5.8 |
Цинковое с хроматированием |
До 0,45 |
Ц3-6.хр |
01 |
58.013 |
|
|
0,5-0,75 |
Ц6-9.хр |
58.016 |
|||||
|
0,8 и более |
Ц9.хр |
58.019 |
|||||
|
Кадмиевое с хроматированием |
До 0,45 |
Кд3-6.хр |
02 |
58.023 |
|||
|
0,5-0,75 |
Кд6-9.хр |
58.026 |
|||||
|
0,8 и более |
Кд9.хр |
58.029 |
|||||
|
Кадмиевое с оксидированием и фосфатированием |
До 0,45 |
Кд3-6 Хим. Окс. фос. |
02.05 |
58.023.05 |
|||
|
0,5-0,75 |
Кд6-9. Хим. Окс. фос. |
58.026.05 |
|||||
|
0,8 и более |
Кд9 Хим. Окс. фос. |
58.029.05 |
|||||
|
Латунь ЛС59-1, Л63 ГОСТ 15527-2004 |
32 |
Пассивное |
0,4 и более |
Хим. Пас |
11 |
32.11 |
|
|
Сплав Д1, Д16 ГОСТ 4784-97 |
35 |
Окисное |
0,4 и более |
Ан. Окс. |
05 |
35.05 |
|
(Измененная редакция, Изм. № 1).
4. Технические требования - по ГОСТ 20868-81.
