ГОСТ 21332-75* Винты с накатанной низкой головкой. Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С НАКАТАННОЙ НИЗКОЙ
ГОЛОВКОЙ

Конструкция и размеры

Low knurled-head screws.
Construction and dimensions

ГОСТ 21332-75

Взамен
ГОСТ 10492-63
в части варианта
c плоским концом

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1975 г. № 3800 дата введения установлена

01.01.77

Ограничение срока действия снято Постановлением Госстандарта СССР от 27.06.91 № 1173

Издание с Изменениями № 1, 2, утвержденными в декабре 1981 г., августе 1992 г. (ИУС 3-82, 11-92).

1. Настоящий стандарт распространяется на цельные и составные винты с металлической или пластмассовой накатанной низкой головкой классов точности А и В с диаметром резьбы от 1 до 12 мм.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

2. (Исключен, Изм. № 1).

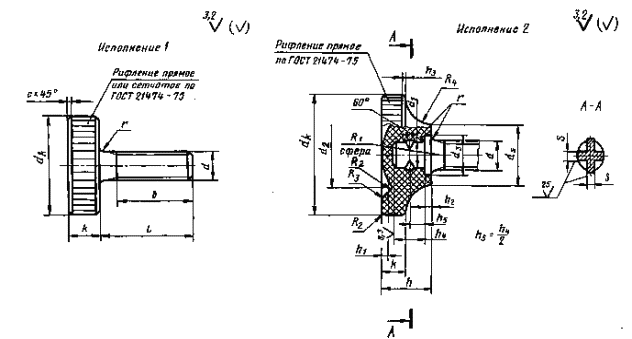

3. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d		1,0	1,2	1,4	1,6	2,0	2,5	3,0	(3,5)	4,0	5,0	6,0	8,0	10,0	12,0
Шаг резьбы	крупный	0,25		0,30	0,35	0,40	0,45	0,50	0,60	0,70	0,80	1,00	1,25	1,50	1,75
Шаг резьбы	мелкий	0,20				0,25	0,35			0,50		0,75	1,00	1,25
Диаметр головки d_к		5,5	6,0	7,0	7,5	9,0	11	12	14	16	20	24	30	36	40
Высота головки h		-	-	-	-	-	-	5	6	7	8	10	12	14	16
k		1,5		2,0			2,5		3,0	3,5	4,0	5,0	6,0	8,0	10,0
h₁		-	-	-	-	-	-	0,35	0,45	0,60	0,75	0,90	1,20	1,50	1,75
h₂		-	-	-	-	-	-	1,0	1,1	1,2	1,4	1,6	2,0	2,4	2,8
h₃		-	-	-	-	-	-	0,4	0,4	0,5		0,7	0,8	0,9	1,0
h₄		-	-	-	-	-	-	2,5	3,0	3,0	4,5	5,5	7,0	9,0	10,0
Диаметр подголовка d_s		-	-	-	-	-	-	6	7	8	10	12	16	20	24
d₂		-	-	-	-	-	-	7	8	9	11	13	18	22	24
d₃		-	-	-	-	-	-	5		6	7	8	10	12	14
S ≈		-	-	-	-	-	-	1,2	1,5	1,8	2,2	2,6	3,4	4,2	5,0
Радиус сферы R₁		-	-	-	-	-	-	8,4	8,4	9,0	10,2	12,3	18,0	20,4	21,0
R₂		-	-	-	-	-	-	0,35		0,60	0,75	0,90	1,20	1,50	1,75
R₃		-	-	-	-	-	-	0,2		0,3	0,4	0,5	0,6	0,7	0,8
Радиус под головкой r		0,5									1,0		2,0
R₄		-	-	-	-	-	-	2		3	4	5	6
с, не более		Кромки притуплены					0,3		0,4			0,5	0,6	0,8
Длина резьбы b		4	5		6	7	8	9	10	12	15	18	22	28	34

Примечание. Размеры, приведенные в скобках, непредпочтительны.

Таблица 2

мм

Длина винта l	Номинальный диаметр резьбы
Длина винта l	1,0	1,2	1,4	1,6	2,0	2,5	3,0	(3,5)	4,0	5,0	6,0	8,0	10,0	12,0
2
3
4
5
6
8
10
12
(14)							Стандартные длины
16							Стандартные длины
(18)
20
(22)
25
(28)
30
(32)
35
(38)
40
45
50
55
60

Примечания:

1. Винты в области от верхней сплошной линии до пунктирной изготавливаются с резьбой по всей длине.

2. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения винта класса точности А, исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы, длиной l = 16 мм, класса прочности 4.6, без покрытия:

Винт А.М10×16.46 ГОСТ 21332-75

То же, класса точности В, исполнения 2, с мелким шагом резьбы, цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Винт В2.М10×1,25×16.46.016 ГОСТ 21332-75

(Измененная редакция, Изм. №1,2).

4. Резьба - по ГОСТ 24705-2004, поле допуска резьбы 6g - по ГОСТ 16093-2004.

(Измененная редакция, Изм. № 1).

5. Диаметр гладкой части стержня должен быть равен наружному диаметру резьбы или диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

Диаметр d₁ должен находиться в пределах от наружного до среднего диаметра резьбы.

(Измененная редакция, Изм. № 1, 2).

6. Размеры сбегов и недорезов резьбы - по ГОСТ 27148-86.

(Измененная редакция, Изм. № 1).

7. (Исключен, Изм. № 1).

8. Технические требования - по ГОСТ 21338-75.

9. Теоретическая масса винтов приведена в приложениях 1 и 2.

(Измененная редакция, Изм. № 2).

10. Конец винта плоский - по ГОСТ 12414-94.

11. Допуски размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

10, 11. (Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм	Теоретическая масса 1000 шт. стальных винтов с пластмассовой низкой головкой, кг ≈, при номинальном диаметре резьбы d, мм
Длина винта l, мм	3,0	(3,5)	4,0	5,0	6,0	8,0	10,0	12,0
4	1,03	-	-	-	-	-	-	-
5	1,08	1,68	2,42	-	-	-	-	-
6	1,12	1,75	2,49	4,4	-	-	-	-
8	1,21	1,9	2,64	4,6	7,7	-	-	-
10	1,30	2,05	2,79	4,8	8,0	-	-	-
12	1,38	2,21	2,94	5,0	8,3	16,0	-	-
(Н)	1,47	2,36	3,10	5,3	8,7	16,7	-	-
16	1,56	2,51	3,25	5,5	9,0	17,3	29,7	-
(18)	1,65	2,66	3,41	5,7	9,3	17,9	30,8	-
20	1,74	2,81	3,56	6,0	9,7	18,6	32	-
(22)	1,81	2,96	3,72	6,3	10,1	19,4	33	-
25	1,97	3,19	3,94	6,6	10,6	20,2	34	52
(28)	2,08	3,41	4,12	6,9	11,1	21,0	35	53
30	2,19	3,56	4,32	7,2	11,5	21,8	37	55
(32)	2,28	3,72	4,50	7,6	12,0	22,6	38	57
35	2,42	3,94	4,69	8,0	12,5	23,4	39	59
(38)	-	-	4,87	8,3	13,0	24,2	40	60
40	-	-	5,07	8,6	13,2	24,9	42	62
45	-	-	-	-	-	26,5	44	66
50	-	-	-	-	-	28,1	47	70
55	-	-	-	-	-	-	49	73
60	-	-	-	-	-	-	52	77

ПРИЛОЖЕНИЕ 2
Справочное

Длина винта l, мм	Теоретическая масса 1000 шт. стальных цельнометаллических винтов с высокой головкой, кг ≈, при номинальном диаметре резьбы d, мм
Длина винта l, мм	1,0	1,2	1,4	1,6	2,0	2,5	3,0	(3,5)	4,0	5,0	6,0	8,0	10,0	12,0
2	0,288	0,347	0,623	0,768
3	0,293	0,353	0,632	0,78	1,05	1,89
4	0,297	0,36	0,641	0,792	1,07	1,92	2,39
5	0,301	0,366	0,65	0,804	1,09	1,95	2,43	3,90	5,97
6	0,305	0,373	0,659	0,816	1,11	1,98	2,47	3,96	6,03	10,5
8		0,386	0,676	0,84	1,14	2,04	2,56	4,08	6,1	10,8	18,9
10			0,694	0,864	1,18	2,1	2,64	4,2	6,25	11,1	19,4
12				0,888	1,22	2,16	2,73	4,32	6,4	ИЗ	19,8	38,0
(14)				0,912	1,25	2,22	2,82	4,43	6,55	11,5	20,1	38,4
16					1,28	2,28	2,91	4,55	6,7	11,7	20,4	39	71,5
(18)						2,34	3,00	4,67	6,85	11,9	20,7	39,6	72,5
20						2,40	3,1	4,79	7,0	12,1	21	40,2	73,5
(22)							3,17	4,91	7,15	12,3	21,3	40,8	74,5
25							3,26	5,02	7,37	12,6	21,8	41,7	76	116
(28)							3,35	5,14	7,50	12,9	22,3	42,6	77,5	118
30							3,52	5,26	7,81	13,2	22,9	43,2	78,4	120
(32)							3,75	5,39	8,19	13,5	23,5	43,8	79,8	121
35							4,20	5,52	8,51	14,2	24,1	44,4	80,9	123
(38)									8,95	15,0	24,8	45,2	82,8	125
40									9,30	15,9	25,6	45,9	83,4	127
45												46,6	86,0	130
50												47,3	88,4	134
55													90,9	138
60													93,4	141

ПРИЛОЖЕНИЯ 1, 2. (Измененная редакция, Изм. № 2).
