ГОСТ 21719-80. Грунты. Методы полевых испытаний на срез в скважинах и в массиве. Часть 2

ПРИЛОЖЕНИЕ 1

Справочное



ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ



Термины и обозначения

Определение


Сопротивление грунта срезу ( )



Показатель сопротивления смещению грунта по периметру лопастей под действием на них давления, при котором происходит срез (разрушение) грунта



Массив грунта



Определенный объем грунта природного состояния, предназначенный для испытания на срез без бурения скважин и проходки горных выработок



Нормальное давление на грунт ()



Давление на грунт, приложенное перпендикулярно плоскости среза





Угол внутреннего трения грунта ()



Показатель трения в грунте, соответствующий углу наклона прямолинейного графика зависимости сопротивления грунта срезу (ордината) от нормального давления (абсцисса) к оси абсцисс




Сцепление грунта удельное ( )



Показатель сцепления в грунте, численно равный начальной положительной ординате прямолинейного графика зависимости сопротивления грунта срезу (ордината) от нормального давления (абсцисса)



Показатель структурной прочности грунта при срезе ()




Показатель характера структурных связей в грунте, численно равный отношению величин максимального и установившегося сопротивления грунта срезу




Рабочий наконечник




Наконечник, создающий нормальное давление на грунт при его испытании на срез в стенках скважин, а также обеспечивающий срез грунта при его испытании в скважинах и в массиве



Крыльчатка




Рабочий наконечник, состоящий из четырех тонких прямоугольных продольных лопастей, крестообразно укрепленных на нижнем конце центрально расположенного несущего стержня



Постоянная крыльчатки, ()



Статический момент , см, цилиндрической поверхности среза относительно оси вращения, вычисляемый по формуле


, (1)

где - диаметр крыльчатки, см;


- высота крыльчатки, см



Метод вращательного среза




Испытание на срез грунта, проводимое в условиях практического отсутствия дренирования путем приложения горизонтальной срезающей (касательной) нагрузки и смещения грунта по цилиндрической поверхности, образуемой вращением крыльчатки ниже забоя скважины или в массиве



Метод кольцевого среза



Испытание на срез грунта, предварительно уплотненного или неуплотненного нормальным давлением, проводимое путем приложения горизонтальной срезающей (касательной) нагрузки и смещения грунта по цилиндрической поверхности, образуемой в скважине вращением рабочего наконечника с продольными лопастями



Метод поступательного среза



Испытание на срез грунта, предварительно уплотненного или неуплотненного нормальным давлением, проводимое путем приложения вертикальной срезающей (касательной) нагрузки и смещения грунта по боковой поверхности, образуемой в скважине вертикальным перемещением рабочего наконечника с поперечными лопастями



Консолидированный режим испытания грунта на срез




Режим испытания на срез грунта, предварительно уплотненного нормальным давлением, проводимого в условиях дренирования путем повышения срезающей (касательной) нагрузки с такой скоростью, при которой обеспечивается практически полная консолидация грунта



Неконсолидированный режим испытания грунта на срез



Режим испытания на срез грунта (без предварительного уплотнения), проводимого в условиях практического отсутствия дренирования путем приложения нормальной и срезающей (касательной) нагрузок с такой скоростью, при которой обеспечивается практическая неизменность начального состояния грунта





ПРИЛОЖЕНИЕ 2

Обязательное

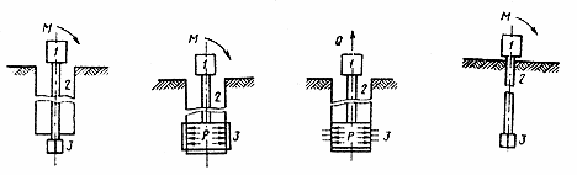

Схема испытания грунта на срез в скважинах Схема испытания грунта на

срез в массиве


а) Вращательный б) Кольцевой в) Поступательный а’) Вращательный

срез срез срез срез




1 - устройства для создания и измерения: и - крутящего момента (), - нормального давления () и крутящего момента () с приборами для измерения деформации сжатия и среза грунта, - нормального давления () и максимального сопротивления грунта вертикальному срезу () с приборами для измерения деформаций сжатия и среза грунта; 2 - штанги; 3 - рабочие наконечники: и - крыльчатка; - распорный штамп с продольными лопастями; - распорный штамп с поперечными лопастями.

ПРИЛОЖЕНИЕ 3

Рекомендуемое


Обложка журнала

(первая страница)




Организация _____________________________________

Экспедиция ______________________________________

Партия (отряд) ___________________________________

Тема (заказ) _____________________________________

Объект ___________________________________________

Участок __________________________________________


ЖУРНАЛ № _______________ Схема расположения скважины

ПОЛЕВЫХ ИСПЫТАНИЙ ГРУНТОВ (точки) для испытаний

МЕТОДОМ ВРАЩАТЕЛЬНОГО СРЕЗА



Абсолютная отметка _______________ м

Местоположение ___________________

Элемент рельефа ___________________

Начат ________________________19____ г. Окончен _____________ 19 ___ г.



Номер


Дата


Сведения о скважине для испытания


испытания


испытания


Глубина


Глубина


Способ




скважины, м


проведения испытаний, м


проходки


зачистки забоя


погружения крыльчатки в грунт










Технические данные аппаратуры для испытаний


Тип


Штанга


Лопасть крыльчатки


установки


Длина, м


Диаметр, мм


Высота, мм


Ширина, мм


Толщина, мм










Номер испытания



Отметка испытания на глубине, м


Показания измерительного устройства, см


Крутящие моменты, кН·см (кгс·см)


Удельное сопротивление срезу, МПа (кгс/см)























(Последняя страница журнала)


Результаты среза грунта



Номер испытания


Номер скважины (точки)


Отметка испытания на глубине, м


Удельное сопротивление срезу, МПа (кгс/см)


Удельное сцепление

, МПа (кгс/см)


Показатель структурной прочности


Краткая литологическая характеристика грунта





















Начальник партии ____________________________________________

(фамилия, имя, отчество, подпись)

Исполнитель _________________________________________________

(должность, фамилия, имя, отчество, подпись)

Журнал проверил "_____"______________________________19 ____ г.

_____________________________________________________________

(должность, фамилия, имя, отчество, подпись)


ПРИЛОЖЕНИЕ 4

Рекомендуемое



Обложка журнала

(первая страница)




Организация _______________________________________________

Экспедиция ________________________________________________

Партия (отряд) ______________________________________________

Тема (заказ) ________________________________________________

Объект ____________________________________________________

Участок ___________________________________________________


ЖУРНАЛ № ___________

ПОЛЕВЫХ ИСПЫТАНИЙ ГРУНТОВ МЕТОДОМ КОЛЬЦЕВОГО СРЕЗА




Скважина № _____________________

Диаметр скважины, мм ____________

Глубина скважины, м ______________

Наименование испытываемого грунта и его краткая характеристика _

_____________________________________________________________

Номер испытания _________________

Краткие сведения о конструкции установки (номер, тип, механизм

передачи нагрузки) ____________________________________________


Дата испытаний:

Начало _____________________ Окончание _____________________




Технические данные




Распорный штамп:

высота, мм _____________

диаметр (сторона), мм ___________

Продольная лопасть:

длина, мм ____________

ширина, мм __________

толщина, мм _________

Тип и номер устройства для создания нормального давления ______

Тип и номер устройства для создания крутящего момента _________

Тип и номер устройства для измерения нормального давления _____

Тип и номер устройства для измерения крутящего момента_________

Тип и номер измерительных приборов (для измерения деформаций

сжатия)_______________________________________________________

Тип и номер измерительных приборов (для измерения деформаций

среза) _____________________________________________________________

Схема расположения скважины для испытаний



а) Результаты предварительного уплотнения грунта


Номер испы- тания


Отмет- ка испы- тания на глу- бине, м


Дата


Время


Интер- вал вре- мени

, ч


Показание устройства для измерения нормаль- ного давления, МПа (кгс/см )


Нормаль- ное давление на грунт

, МПа (кгс/см)


Показания приборов для измерения деформаций сжатия, мм


Горизон- тальное переме- щение стенок распор- ного штампа, мм

Время выдерж- ки

, ч


При- меча- ние















1


2


3


4


5


6


7


8


9


10


11


12


13
















б) Результаты среза грунта



Номер испы- тания


Отмет- ка испы- тания на глу- бине, м


Дата


Время


Ин- тер- вал вре- мени, мин


Нор- маль- ное давле- ние при срезе , МПа (кгс/см)


Пока- зание устрой- ства для изме- рения крутя- щего момен- та, , см


Каса- тельное давле- ние

, МПа (кгс/см)


Показания приборов для измерения деформаций среза, мм


Деформация среза, мм


Макси- мальный крутящий момент , кН·(кгс/см)


Сопро- тивление грунта срезу

, МПа (кгс/см)


При- меча- ние


















1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16




















Начальник партии ______________________________________________

(фамилия, имя, отчество, подпись)

Исполнитель ___________________________________________________

(должность, фамилия, имя, отчество, подпись)

Журнал проверил "_______"_____________________19____ г.

_______________________________________________________________

(должность, фамилия, имя, отчество, подпись)


ПРИЛОЖЕНИЕ 5

Рекомендуемое


Обложка журнала

(первая страница)



Организация _______________________________________________

Экспедиция ________________________________________________

Партия (отряд) ______________________________________________

Тема (заказ) ________________________________________________

Объект ____________________________________________________

Участок ___________________________________________________


ЖУРНАЛ № ___________

ПОЛЕВЫХ ИСПЫТАНИЙ ГРУНТОВ МЕТОДОМ ПОСТУПАТЕЛЬНОГО СРЕЗА




Скважина № _____________________

Диаметр скважины, мм ____________

Глубина скважины, м ______________

Наименование испытываемого грунта и его краткая характеристика_ _____________________________________________________________

Номер испытания _________________

Краткие сведения о конструкции установки (номер, тип, механизм

передачи нагрузки) ____________________________________________

Дата испытаний:

Начало ____________________ Окончание ______________________



Технические данные

Распорный штамп:

высота, мм _____________

диаметр (сторона), мм ___________

Поперечная лопасть:

длина, мм ____________

ширина, мм __________

толщина, мм _________

Тип и номер устройства для создания нормального давления ______

Тип и номер устройства для создания срезающего давления _______

Тип и номер устройства для измерения нормального давления _____

Тип и номер устройства для измерения срезающего давления ______

Тип и номер измерительных приборов (для измерения деформаций

сжатия)_______________________________________________________

Тип и номер измерительных приборов (для измерения деформаций

среза) ________________________________________________________

Схема расположения скважины для испытаний



а) Результаты предварительного уплотнения грунта



Номер испы- тания


Отметка испы- тания на глубине, м


Дата


Время


Интер- вал вре- мени

, ч


Пока- зание устрой- ства для изме- рения нормаль- ного давле- ния, МПа (кгс/см)


Нор- маль- ное давле- ние на грунт , МПа (кгс/см)


Показания приборов для измерения деформаций сжатия, мм


Горизон- тальное переме- щение стенок распорного штампа, мм


Время выдерж- ки

, ч


При- меча- ние
















1


2


3


4


5


6


7


8


9


10


11


12


13


14


















б) Результаты среза грунта



Номер испы- тания


Отметка испы- тания на глу- бине, м


Дата


Время


Интер- вал вре- мени, мин


Нор- маль- ное да- вление при срезе

, МПа (кгс/см)


Пока- зание устрой- ства для изме- рения

срезаю-

щего

давле-

ния,

кН(кгс)


Срезаю-

щее давле- ние

, МПа (кгс/см )


Показания приборов для измерения деформаций среза, мм


Деформация среза, мм


Макси- маль- ное сопро-

тивле-

ние

грунта

верти-

каль-

ному

срезу

, кН (кгс)


Сопро- тивле- ние грунта срезу

, МПа (кгс/см)


При- меча- ние


















1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16




















Начальник партии ______________________________________________

(фамилия, имя, отчество, подпись)

Исполнитель ___________________________________________________

(должность, фамилия, имя, отчество, подпись)

Журнал проверил "_____"_____________________19____ г.

_______________________________________________________________

(должность, фамилия, имя, отчество, подпись)

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. Метод вращательного среза

3. МЕТОД КОЛЬЦЕВОГО СРЕЗА

4. МЕТОД ПОСТУПАТЕЛЬНОГО СРЕЗА

ПРИЛОЖЕНИЕ 1 (справочное). ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ПРИЛОЖЕНИЕ 2 (обязательное)

Схема испытания грунта на срез в скважинах; Схема испытания грунта на срезв массиве

ПРИЛОЖЕНИЕ 3 (рекомендуемое)

ПРИЛОЖЕНИЕ 4 (рекомендуемое)

ПРИЛОЖЕНИЕ 5 (рекомендуемое)


Часть 1    |    Часть 2




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>



Смотрите также: Каталог «Полезное» >>
Компании «Полезное» >>
Статьи (236) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Подписка на рассылки >>
Задать вопрос в форуме >>
Форум "Бытовая техника и электроника" >>
Форум "Компьютерная помощь" >>
Форум "Бытовая техника" >>
Форум "Правовые вопросы строительства и ремонта" >>
Форум "Согласование перепланировок квартир" >>
Форум "Жилищно-коммунальное хозяйство" >>
Форум "Прочие вопросы" >>
наверх
