ГОСТ 21958-76 Система "человек-машина". Зал и кабины операторов. Взаимное расположение рабочих мест. Общие эргономические требования

СИСТЕМА «ЧЕЛОВЕК-МАШИНА»

ЗАЛ И КАБИНЫ ОПЕРАТОРОВ.
ВЗАИМНОЕ РАСПОЛОЖЕНИЕ
РАБОЧИХ МЕСТ

ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 21958-76

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система «Человек-машина» ЗАЛ И КАБИНЫ ОПЕРАТОРОВ. ВЗАИМНОЕ РАСПОЛОЖЕНИЕ РАБОЧИХ МЕСТ Общие эргономические требования Man-machine system. Operator's rooms and cabins. General ergonomic requirements for operators relative position

ГОСТ 21958-76

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 нюня 1976 г. № 1512 срок введения установлен

с 01.07.77

Настоящий стандарт распространяется на залы и кабины операторов, имеющие коллективные средства отображения информации.

Стандарт устанавливает общие эргономические требования к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Взаимное расположение рабочих мест операторов и коллективных средств отображения информации в залах и кабинах, а также операторов между собой должно обеспечивать:

функциональные связи между операторами;

максимальный обзор информационного поля коллективного средства отображения;

средства отображения;

свободное пространство для перемещения операторов и эксплуатации оборудования.

1.2. Термины и определения приведены в справочном приложении.

2. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ РАБОЧИХ МЕСТ ОПЕРАТОРОВ

2.1. В залах и кабинах рабочие места-операторов необходимо располагать в зоне наилучшего видения информационного поля, которая должна обеспечить однозначное восприятие знаковой индикации.

2.2. Границу зоны наилучшего видения одного знака S вычисляют по формуле

S=Н×соsa,

где Н - наибольшее расстояние различимости знака с погрешностью не более 1 %;

a - угол наблюдения знака, градусы.

Примечание. Наибольшее расстояние различимости знака определяют исходя из: разрешающей способности систем индикации; сложности конфигурации знака; различных характеристик условий восприятия (освещенность, яркость, контрастность и т.д.).

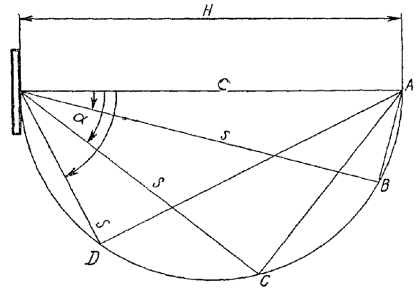

2.3. Построение зоны наилучшего видения для одного знака приведено на черт. 1.

А, В, С, D - точки предельной различимости знака.

Черт. 1

2.4. Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля коллективного средства отображения.

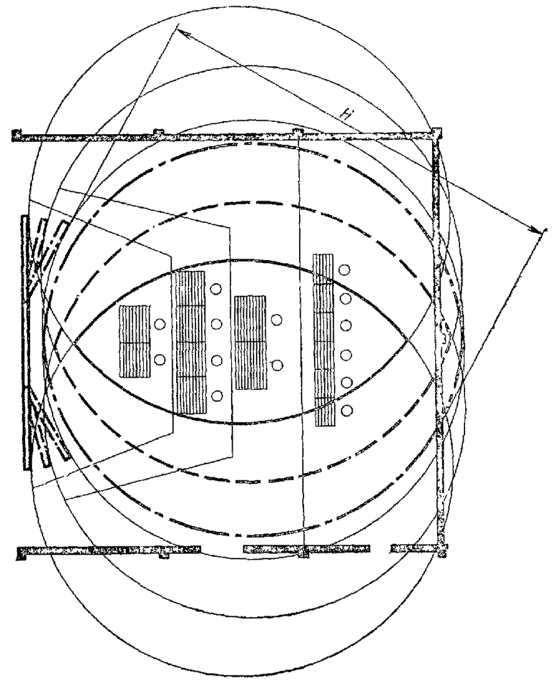

2.5. Построение в плане зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации, представляющими плоский экран и экраны с повернутыми боковыми секциями, приведено на черт. 2.

	- рабочее место оператора в плане;
	- границы зоны наилучшего видения для плоского экрана в плане;
	- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 15° в плане;
	- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 30° в плане.

Черт. 2

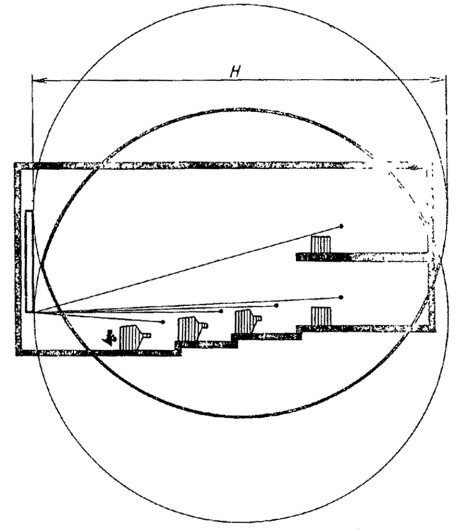

2.6. Построение в разрезе зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации приведено на черт. 3.

	- границы зоны наилучшего видения для плоского экрана в разрезе;
	- рабочие места операторов в разрезе.

Черт. 3

3. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ ОПЕРАТОРОВ

3.1. Операторам следует обеспечить соответствующую трудовой деятельности физиологически рациональную рабочую позу по отношению к коллективным средствам отображения информации. При этом допустимы повороты головы в горизонтальной плоскости - не более 45°, а в вертикальной плоскости не более 30° от горизонтальной линии взора.

ПРИЛОЖЕНИЕ

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
