ГОСТ 22245-90. Битумы нефтяные дорожные вязкие Часть 2

Продолжение табл. 3

Температура размягчения,°С	Индекс пенетрации при глубине проникания иглы при 25°С
	210	205	200	195	190	185	180	175	170	165	160	155	150	145	140	135	130	125
35	-2,3	-2,4	-2,5	-2,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
36	-1,8	-1,9	-2,0	-2,1	-2,2	-2,3	-2,4	-2,5	-2,6	-	-	-	-	-	-	-	-	-
37	-1,2	-1,3	-1,4	-1,5	-1,7	-1,8	-1,9	-2,0	-2,1	-2,2	-2,3	-2,4	-	-	-	-	-	-
38	-0,7	-0,8	-1,0	-1,1	-1,2	-1,3	-1,4	-1,5	-1,6	-1,7	-1,9	-2,0	-2,1	-2,2	-2,3	-2,4	-	-
39	-0,2	-0,4	-0,5	-0,6	-0,7	-0,8	-0,9	-1,1	-1,2	-1,3	-1,4	-1,5	-1,7	-1,8	-1,9	-2,0	-2,1	-2,3
40	+0,2	+0,1	0,0	-0,1	-0,3	-0,4	-0,5	-0,6	-0,7	-0,9	-1,0	-1,1	-1,2	-1,4	-1,5	-1,6	-1,7	-1,9
41	+0,6	+0,5	+0,4	+0,3	+0,2	0,0	-0,1	-0,2	-0,3	-0,4	-0,6	-0,7	-0,8	-1,0	-1,1	-1,2	-1,3	-1,5
42	+1,1	+0,9	+0,8	+0,7	+0,6	+0,5	+0,3	+0,2	+0,1	-0,1	-0,2	-0,3	-0,4	-0,6	-0,7	-0,8	-1,0	-1,1
43	+1,5	+1,4	+1,2	+1,1	+1,0	+0,8	+0,7	+0,6	+0,5	+0,3	+0,2	+0,1	-0,1	-0,2	-0,3	-0,5	-0,6	-0,7
44	+1,9	+1,7	+1,6	+1,5	+1,4	+1,2	+1,1	+0,9	+0,8	+0,7	+0,6	+0,4	+0,3	+0,2	0,0	-1,0	-0,3	-0,4
45	+2,3	+2,1	+2,0	+1,9	+1,7	+1,6	+1,5	+1,3	+1,2	+1,1	+0,9	+0,8	+0,6	+0,5	+0,4	+0,2	+0,1	-0,1
46	+2,6	+2,5	+2,4	+2,2	+2,1	+2,0	+1,8	+1,7	+1,5	+1,4	+1,2	+1,1	+1,0	+0,8	+0,7	+0,6	+0,4	+0,3
47	-	+2,8	+2,7	+2,6	+2,4	+2,3	+2,2	+2,0	+1,9	+1,7	+1,6	+1,5	+1,3	+1,2	+1,0	+0,9	+0,8	+1,6
48	-	-	-	-	+2,7	+2,6	+2,5	+2,3	+2,2	+2,0	+1,9	+1,8	+1,6	+1,5	+1,3	+1,2	+1,0	+0,9
49	-	-	-	-	-	-	+2,8	+2,6	+2,5	+2,3	+2,2	+2,0	+1,9	+1,8	+1,6	+1,5	+1,3	+1,2
50	-	-	-	-	-	-	-	-	+2,8	+2,7	+2,5	+2,3	+2,2	+2,1	+2,0	+1,8	+1,6	+1,5
51	-	-	-	-	-	-	-	-	-	-	+2,8	+2,7	+2,5	+2,3	+2,2	+2,1	+1,9	+1,8
52	-	-	-	-	-	-	-	-	-	-	-	-	-	+2,7	+2,5	+2,4	+2,2	+2,1

Продолжение табл. 3

Температура размягчения,°С	Индекс пенетрации при глубине проникания иглы при 25°С
	120	115	110	105	100	95	90	85	80	75	70	65	60	55	50	45	40
39	-2,4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
40	-2,0	-2,1	-2,2	-2,4	-	-	-	-	-	-	-	-	-	-	-	-	-
41	-1,6	-1,7	-1,8	-2,0	-2,1	-2,3	-	-	-	-	-	-	-	-	-	-	-
42	-1,2	-1,4	-1,5	-1,6	-1,8	-1,9	-2,1	-2,2	-	-	-	-	-	-	-	-	-
43	-0,9	-1,0	-1,1	-1,3	-1,4	-1,6	-1,7	-1,9	-2,1	-2,2	-	-	-	-	-	-	-
44	-0,5	-0,7	-0,8	-1,0	-1,1	-1,3	-1,4	-1,6	-1,7	-1,9	-2,1	-	-	-	-	-	-
45	-0,2	-0,3	-0,4	-0,6	-0,8	-1,0	-1,1	-1,2	-1,4	-1,6	-1,8	-2,0	-2,1	-	-	-	-
46	+0,1	0,0	-0,1	-0,3	-0,5	-0,6	-0,8	-1,0	-1,1	-1,3	-1,5	-1,7	-1,8	-2,0	-	-	-
47	+0,5	+0,3	+0,2	0,0	-0,2	-0,3	-0,5	-0,6	-0,8	-1,0	-1,2	-1,4	-1,6	-1,8	-2,0	-	-
48	+0,8	+0,6	+0,5	+0,3	+0,1	0,0	-0,2	-0,4	-0,5	-0,7	-0,9	-1,1	-1,3	-1,5	-1,7	-1,9	-
49	+1,0	+0,9	+0,8	+0,6	+0,4	+0,2	0,0	-0,1	-0,3	-0,4	-0,6	-0,8	-1,0	-1,2	-1,4	-1,7	-1,9
50	+1,3	+1,2	+1,1	+0,9	+0,7	+0,5	+0,3	+0,2	0,0	-0,2	-0,4	-0,6	-0,8	-1,0	-1,2	-1,4	-1,7
51	+1,7	+1,5	+1,4	+1,1	+1,0	+0,8	+0,6	+0,5	+0,3	+0,1	-0,1	-0,3	-0,5	-0,7	-0,9	-1,2	-1,4
52	+1,9	+1,7	+1,6	+1,4	+1,2	+1,0	+0,9	+0,7	+0,5	+0,3	+0,1	-0,1	-0,2	-0,5	-0,7	-1,0	-1,2
53	-	-	-	+1,7	+1,5	+1,3	+1,2	+1,0	+0,8	+0,6	+0,4	+0,2	0,0	-0,3	-0,5	-0,7	-0,9
54	-	-	-	-	-	+1,5	+1,4	+1,2	+1,0	+0,8	+0,6	+0,4	+0,2	0,0	-0,2	-0,5	-0,7
55	-	-	-	-	-	-	-	+1,5	+1,2	+1,1	+0,9	+0,6	+0,4	+0,2	0,0	-0,3	-0,5
56	-	-	-	-	-	-	-	-	+1,5	+1,3	+1,1	+0,9	+0,7	+0,4	+0,2	-0,1	-0,3
57	-	-	-	-	-	-	-	-	-	+1,5	+1,3	+1,1	+0,9	+0,6	+0,4	+0,2	-0,1
58	-	-	~	-	-	-	-	-	-	-	-	+1,3	+1,1	+0,9	+0,6	+0,4	+0,1
59	-	-	-	-	-	-	-	-	-	-	-	+1,5	+1,3	+1,1	+0,8	+0,6	+0,3
60	-	-	-	-	-	-	-	-	-	-	-	+1,7	+1,5	+1,3	+1,0	+0,8	+0,5

Примечание. При промежуточных значениях глубины проникания иглы при 25°С индекс пенетрации определяют интерполяцией или по формуле

где

где П - глубина проникания иглы при 25°С, 0,1 мм;

Т - температура размягчения, °С.

ПРИЛОЖЕНИЕ 3

Обязательное

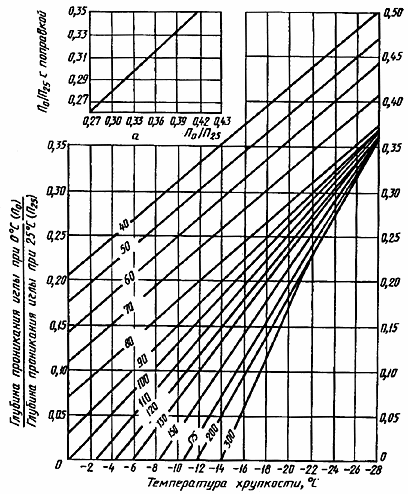

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ ХРУПКОСТИ ДОРОЖНЫХ БИТУМОВ МАРОК БН

Примечания:

1. Цифры на прямых - глубина проникания иглы при 25°С.

2. При , равном или большем 0,27, его значение необходимо брать с поправкой по графику (a).

Например:

По графику: - с поправкой 0,27.

На оси ординат номограммы (б) отмечают значение с поправкой 0,27 и проводят линию, параллельную оси абсцисс до пересечения с линией, соответствующей П₂₅=85. Из точки пересечения опускают перпендикуляр до пересечения с осью абсцисс, где и находят температуру хрупкости минус 19°С.
