ГОСТ 22353-77* Болты высокопрочные класса точности В. Конструкция и размеры

БОЛТЫ ВЫСОКОПРОЧНЫЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

ГОСТ 22353-77



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва



БОЛТЫ ВЫСОКОПРОЧНЫЕ                                         ГОСТ

КЛАССА ТОЧНОСТИ В                                            22353-77*

Конструкция и размеры

Hight strength bolts of product grade B.

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1977 г. № 309 срок введения установлен

с 01.01.79

Несоблюдение стандарта преследуется по закону

1. Стандарт распространяется на болты с шестигранной головкой класса точности В, предназначенные для стальных строительных конструкций (в том числе мостовых), а также для металлических конструкций, применяемых в тяжелом машиностроении.

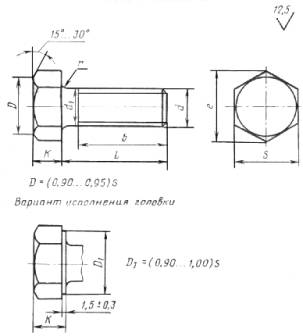

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	2	2,5			3		3,5	4	4,5	5
Диаметр стержня d1	16	18	20	22	24	27	30	36	42	48
Размер «под ключ» S	27	30	32	36	41	46		55	65	75
Высота головки К	12,0	13,0	14,0	15,0	17,0	19,0		23,0	26,0	30,0
Диаметр описанной окружности е, не менее	29,9	33,3	35,0	39,6	45,2	50,9		60,8	72,1	83,4
Радиус под голов­кой r	От 1,5 до 2,0			От 2,0 до 2,5			От 3,0 до 4,0			От 4,0 до 5,0

Примечание. Размеры, заложенные в скобки, применять не рекомендуется.

Таблица 2

мм

Номинальная длина	Длина резьбы b при номинальном диаметре резьбы d
стержня l	16	(18)	20	(22)	24	(27)	30	36	42	48
40	х	-	-
45	38	х	-	-	-
50	38	42	х			-
55	38	42	46	х			-
60	38	42	46	50	х			-
65	38	42	46	50	54
70	38	42	46	50	54	60			-
75	38	42	46	50	54	60	66
80	38	42	46	50	54	60	66			-
85	38	42	46	50	54	60	66
90	38	42	46	50	54	60	66	78
(95)	38	42	46	50	54	60	66	78
100	38	42	46	50	54	60	66	78
(105)	38	42	46	50	54	60	66	78	90
110	38	42	46	50	54	60	66	78	90
(115)	38	42	46	50	54	60	66	78	90
120	38	42	46	50	54	60	66	78	90	102
(125)	38	42	46	50	54	60	66	78	90	102
130	38	42	46	50	54	60	66	78	90	102
140	38	42	46	50	54	60	66	78	90	102
150	38	42	46	50	54	60	66	78	90	102
160; 170; 180; 190; 200; 220; 240; 260; 280; 300	44	48	52	56	60	66	72	84	96	108

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Знаком х отмечены болты с резьбой по всей длине стержня.

Пример условного обозначения болта диаметром резьбы d = 20 мм, полем допуска 6 g, длиной l = 100 мм, с наименьшим временным сопротивлением  = 1100 МПа (110 кгс/мм²), климатического исполнения У, категории размещения 1:

Болт М 20-6 g100.110 ГОСТ 22353-77

То же, климатического исполнения ХЛ, категория размещения 1:

Болт М 20-6 g100.110 ХЛ 1 ГОСТ 22353-77

1, 2. (Измененная редакция, Изм. № 1).

3. (Исключен, Изм. № 1).

4. Допускается по соглашению между изготовителем и потребителем изготовлять болты с уменьшенной длиной резьбы.

5. Резьба - по ГОСТ 24705-81.

6. Размеры сбегов резьбы, недорезов и фасок на конце резьбы - по ГОСТ 10549-80.

При выполнении резьбы методом накатки допускается концевую фаску не выполнять.

4 - 6. (Измененная редакция, Изм. № 1).

7. Способ нанесения резьбы выбирается предприятием-изготовителем. По соглашению между изготовителем и потребителем резьба может наноситься только нарезкой.

8. Вариант исполнения головки устанавливает предприятие-изготовитель.

8а. Допуски, не указанные на чертеже и в таблицах, а также методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

8б. Дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2-82.

8а, 8б. (Введены дополнительно, Изм. № 1).

9. Технические требования - по ГОСТ 22356-77.

10. Теоретическая масса болтов приведена в справочном приложении.



ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса болтов

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм
	16	(18)	20	(22)	24	(27)	30	36	42	48
40	111
45	118	151
50	126	161	198
55	134	171	211	267
60	141	180	223	282	367
65	149	190	235	297	386
70	157	200	247	312	404	538
75	164	210	259	326	421	560	621
80	172	219	271	341	438	582	648
85	180	229	283	355	456	604	676
90	188	239	295	370	473	627	703	1081
95	195	249	307	384	491	649	730	1120
100	203	258	319	399	508	671	758	1159
105	210	268	331	414	525	693	785	1199	1723
110	218	278	343	428	543	715	812	1238	1776
115	226	288	355	443	560	737	839	1277	8130
120	233	297	367	457	578	759	867	1316	1884	2462
125	241	307	379	472	595	781	894	1356	1937	2532
130	249	317	391	487	612	803	921	1395	1991	2602
140	264	336	415	516	646	847	976	1474	2098	2743
150	279	356	439	545	682	891	130	1552	2205	2883
160	293	373	461	572	714	932	1080	1625	2304	3004
170	309	393	485	601	748	976	1135	1703	2412	3145
180	324	412	509	630	783	1020	1189	1782	2519	3285
190	340	432	533	659	818	1064	1244	1860	2626	3425
200	355	451	557	688	853	1108	1299	1939	2733	3566
220	386	490	605	747	922	1196	1408	2096	2948	3846
240	416	529	654	805	992	1285	1517	2253	3162	4127
260	447	568	702	863	1061	1303	1626	2410	3377	4408
280	478	607	750	922	1131	1461	1735	2568	3591	4688
300	509	646	798	980	1200	1549	1844	2725	3806	4969
