ГОСТ 22465-88 Насосы центробежные сетевые. Основные параметры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕТЕВЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 22465-88
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
|
НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕТЕВЫЕ Основные параметры
Centrifugal booster pumps. Main parameters |
ГОСТ |
Дата введения 01.01.90
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на сетевые центробежные насосы с приводом от электродвигателя, предназначенные для перекачивания воды в тепловых сетях с водородным показателем рН 6,5-9,5, содержанием твердых частиц размером не более 0,2 мм и массовой концентрации не более 5 мг/л.
1. Основные параметры насосов для номинального режима должны соответствовать указанным в таблице.
|
Обозначение насоса |
Код ОКП |
Подача Q |
Напор Н, м. (пред.
откл. |
Допускаемый кавитационный запас |
Давление на входе, не более |
Частота вращения (синхронная) n |
КПД, %, не менее |
Температура перекачиваемой воды, не более |
Масса, кг, не более |
||||
|
м3/с |
м3/ч |
МПа |
кгс/см2 |
с-1 |
об/мин |
К |
°С |
||||||
|
СЭ 160-50-5 |
36 3113 |
0,044 |
160 |
50 |
5,5 |
0,49 |
5 |
50 |
3000 |
77 |
393 |
120 |
350 |
|
СЭ 160-50-16 |
36 3113 |
1,57 |
16 |
453 |
180 |
400 |
|||||||
|
СЭ 160-70-5 |
36 3113 |
70 |
0,49 |
5 |
393 |
120 |
550 |
||||||
|
СЭ 160-70-16 |
36 3113 |
1,57 |
16 |
453 |
180 |
600 |
|||||||
|
СЭ 250-50-16 |
36 3113 |
0,069 |
250 |
50 |
7,0 |
80 |
800 |
||||||
|
СЭ 320-110-5 |
36 3113 |
0,089 |
320 |
110 |
8,0 |
0,49 |
5 |
393 |
120 |
1000 |
|||
|
СЭ 500-70-5 |
36 3113 |
0,139 |
500 |
70 |
10,0 |
82 |
1000 |
||||||
|
СЭ 500-70-16 |
36 3113 0400 06 |
1,57 |
16 |
453 |
180 |
1034 |
|||||||
|
СЭ 500-140-16 |
36 3113 |
140 |
81 |
1350 |
|||||||||
|
СЭ 800-55-5 |
36 3113 |
0,222 |
800 |
55 |
5,5 |
0,49 |
5 |
25 |
1500 |
393 |
120 |
1450 |
|
|
СЭ 800-55-11 |
36 3113 0410 04 |
1,08 |
11 |
453 |
180 |
1514 |
|||||||
|
СЭ 800-100-8 |
36 3113 |
100 |
8,5 |
0,78 |
8 |
50 |
3000 |
82 |
393 |
120 |
3000 |
||
|
СЭ 800-100-16 |
36 3113 |
1,57 |
16 |
81 |
453 |
180 |
3200 |
||||||
|
СЭ 800-160-16 |
36 3113 |
160 |
14 |
3500 |
|||||||||
|
СЭ 1250-70-7 |
36 3113 |
0,347 |
1250 |
70 |
7,5 |
0,49 |
5 |
25 |
1500 |
83 |
393 |
120 |
1400 |
|
СЭ 1250-70-11 |
36 3113 0440 09 |
1,08 |
11 |
453 |
180 |
1400 |
|||||||
|
СЭ 1250-100-5 |
36 3113 |
100 |
8,5 |
0,49 |
5 |
50 |
3000 |
393 |
120 |
2400 |
|||
|
СЭ 1250-100-16 |
36 3113 |
1,57 |
16 |
453 |
180 |
2500 |
|||||||
|
СЭ 1250-140-8 |
36 3113 |
140 |
0,78 |
8 |
84 |
393 |
120 |
3000 |
|||||
|
СЭ 1250-140-16 |
36 3113 |
1,57 |
16 |
83 |
453 |
180 |
3200 |
||||||
|
СЭ 2500-60-5 |
36 3113 |
0,694 |
2500 |
60 |
12 |
0,49 |
5 |
25 |
1500 |
85,5 |
393 |
120 |
3850 |
|
СЭ 2500-60-11 |
36 3113 0460 05 |
1,08 |
11 |
453 |
180 |
3875 |
|||||||
|
СЭ 2500-60-25 |
36 3113 |
2,45 |
25 |
6000 |
|||||||||
|
СЭ 2500-100-25 |
36 3113 |
100 |
7000 |
||||||||||
|
СЭ 2500-180-5 |
36 3113 |
180 |
20,0-28,0* |
0,49 |
5 |
50 |
3000 |
85,5 |
393 |
120 |
2800 |
||
|
СЭ 2500-180-25 |
36 3113 |
2,45 |
25 |
453 |
180 |
3800 |
|||||||
|
0,347 |
1250 |
45 |
7,5 |
25 |
1500 |
84 |
3800 |
||||||
|
СЭ 5000-70-5 |
36 3113 0480 01 |
1,389 |
5000 |
70 |
15,0 |
0,49 |
5 |
87 |
393 |
120 |
5520 |
||
|
СЭ 5000-70-16 |
36 3113 |
1,57 |
16 |
86 |
453 |
180 |
6500 |
||||||
|
СЭ 5000-100-25 |
36 3113 |
100 |
2,45 |
25 |
87 |
7000 |
|||||||
|
СЭ 5000-160-8 |
36 3113 0490 02 |
160 |
40,0 |
0,78 |
8 |
50 |
3000 |
393 |
120 |
5120 |
|||
|
СЭ 5000-160-25 |
36 3113 |
25,0-40,0* |
2,45 |
25 |
453 |
180 |
5800 |
||||||
_________________
* Уточняются после освоения насосов.
2. Насосы должны иметь постоянно падающую напорную характеристику в интервале подач от 20 до 110% номинальной.
3. Структурная схема и пример условного обозначения насоса приведены в приложении 1.
4. Работа насосов в пределах полей Q-H, приведенных в приложении 2, должна обеспечиваться за счет обточки рабочих колес по наружному диаметру. Параметры насосов с обточенными рабочими колесами должны быть указаны в технических условиях на насосы конкретного типа. Число обточек - не более двух. При этом допускается снижать КПД в таблице не более чем на 3%.
ПРИЛОЖЕНИЕ 1
Обязательное

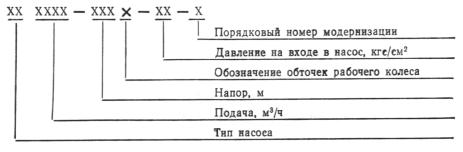

Структурная схема и пример условного обозначения насоса
Пример условного обозначения сетевого центробежного насоса с подачей 0,347 м3/с (1250 м3/ч), напором 140 м и давлением на входе 0,78 МПа (8 кгс/см2):
Насос СЭ 1250-140-8
То же, в первой обточкой рабочего колеса и с первой модернизацией:
Насос СЭ 1250-140а-8-1
ПРИЛОЖЕНИЕ 2
Обязательное

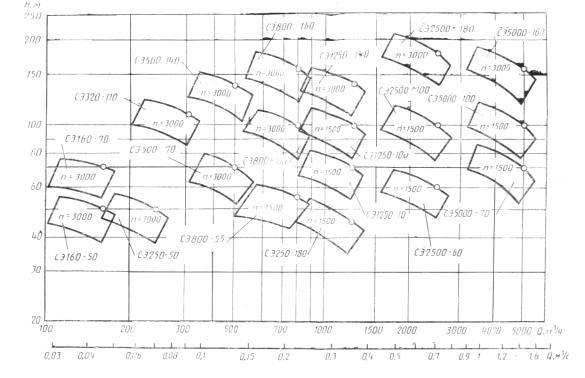

Поля Q-H
Примечания:
1. В обозначении насосов не указано давление на входе.
2. Частота вращения (n) указана в об/мин.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
О.Ф. Лясин (руководитель темы); Г.М. Малашенко, Б.А. Гулый, В.П. Недоспасов, Г.Г. Тесленко, Л.В. Сергиенко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.88 № 335
3. ВЗАМЕН ГОСТ 22465-77
4. Срок первой проверки - 1993 г.; периодичность проверки - 5 лет.
