ГОСТ 23237-78 Опоры отдельно стоящие под технологические трубопроводы. Типы и основные параметры



ОПОРЫ ОТДЕЛЬНО СТОЯЩИЕ
ПОД ТЕХНОЛОГИЧЕСКИЕ
ТРУБОПРОВОДЫ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ



ГОСТ 23237-78



ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.79



Настоящий стандарт распространяется на стоящие низкие и высокие железобетонные и стальные опоры под технологические трубопроводы, применяемые в районах с расчетной температурой воздуха до минус 40°С, нормативным скоростным напором ветра до 55 кгс/см² и сейсмичностью до 8 баллов включ.

Стандарт устанавливает типы опор, их основные параметры и габаритные схемы.

Стандарт обязателен при разработке проектов технологических трубопроводов и стандартов на конструкции опор.

1. ПАРАМЕТРЫ

1.1. Вертикальные нагрузки на опоры приняты: 1; 2; 3; 5; 10; 20; 30; 40; 60; 100; 200 тс.

1.2. Длина траверс опор должна назначаться следующих размеров: 1,2; 1,8; 2,4; 3,0; 3,6; 4,2; 4,8; 6,0 м.

1.3. Высота опор от планировочной отметки земли до верха траверс должна приниматься: 0,9; 1,2; 5,4; 6,0; 6,6; 7,2; 7,8; 8,4; 9,6; 10,8 м.

1.4. Шаг опор должен быть кратным 3 м и не менее 6 м. При проектировании опор допускается назначать шаг опор других размеров в местах их подхода к зданиям и сооружениям, а также в местах пересечения с автомобильными, железными дорогами и др. коммуникациями.

2. КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ

2.1. Типы, габаритные схемы и основные размеры опор, вертикальные нагрузки на опоры должны соответствовать указанным в табл. 1 и 2.

В табл. 2 приведены габаритные схемы стальных опор, которые следует применять в строгом соответствии с требованиями технических правил по экономному расходованию основных строительных материалов, утвержденных Госстроем СССР.

Таблица 1



Таблица 2



2.2. Низкие опоры типа I следует применять на территориях, не подлежащих застройке, и при отсутствии пересечений трасс трубопроводов с дорогами.

Опоры типа I следует применять в виде бетонных или железобетонных стенок, расположенных перпендикулярно оси трассы, или отдельных фундаментов, на которые опираются железобетонные траверсы.

При непучинистых грунтах опоры высотой до 1200 мм допускается предусматривать в виде железобетонных шпал-траверс, укладываемых на песчаную подушку, защищенную от выдувания и вымывания.

2.3. Трасса отдельно стоящих опор должна состоять из отдельных температурных блоков, температурный блок должен компоноваться из промежуточных и одной анкерной опоры (промежуточной, концевой или концевой угловой), которые следует принимать железобетонными или стальными, в зависимости от конкретных условий строительства, габаритов, действующих вертикальных и горизонтальных нагрузок. Длина температурного блока определяется расчетом.

2.4. В местах ответвлений трубопроводов следует устанавливать опоры, рассчитанные дополнительно на горизонтальную сосредоточенную поперечную нагрузку от ответвлений трубопроводов. Расположение промежуточных и анкерных опор по трассе трубопроводов приведено в приложении.



ПРИЛОЖЕНИЕ

Справочное

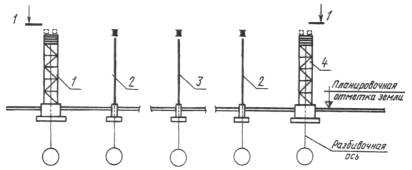

ПРИМЕР КОМПОНОВКИ ТЕМПЕРАТУРНОГО БЛОКА ОТДЕЛЬНО СТОЯЩИХ ОПОР

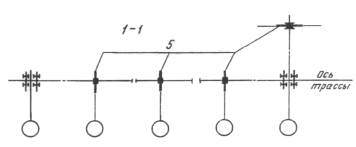

1 - анкерная концевая опора; 2 - промежуточная опора; 3 - анкерная промежуточная опора; 4 - анкерная концевая угловая опора; 5 - траверса железобетонная





ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по делам строительства

РАЗРАБОТЧИКИ

А.М. Монин; Н.А. Ушаков, канд. техн. наук; Г.И. Бердичевский, д-р техн. наук (руководитель темы); Л.В. Яковлев; Л.Д. Фомиль; М.Ю. Астряб, канд. техн. наук; М.М. Амочкина; В.А. Якушин, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 28.07.78 № 150

3. ВВЕДЕН ВПЕРВЫЕ

4. ПЕРЕИЗДАНИЕ. Январь 1995 г.
