ГОСТ 23355-78* Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
НИППЕЛИ ШАРОВЫЕ
КОНСТРУКЦИЯ
ГОСТ 23355-78
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.11.78 № 3006
Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 12.10.95, протокол № 8
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Белоруссия |
Госстандарт Белоруссии |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Главная государственная инспекция Туркменистана |
|
Украина |
Госстандарт Украины |
3. ВЗАМЕН ГОСТ 20987-75; ГОСТ 22890-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 15763-91 |
|
|
ГОСТ 16037-80 |
|
|
ГОСТ 22525-77 |
|
|
ГОСТ 25670-83 |
5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов резьбовые НИППЕЛИ ШАРОВЫЕ Конструкция Threaded pipeline
connections. Ball nipple. |
ГОСТ |
Дата введения 01.01.80
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 3, 5 и 7 настоящего стандарта.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

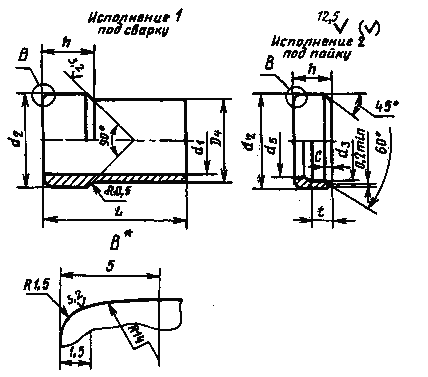

2. Конструкция и основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.
* Форма ниппеля на выносном элементе В - рекомендуемая.
Размеры в мм
|
Групп- |
Номи- |
Наружный |
d1 |
d2 |
d3 |
d4 |
d5 |
h |
t |
L* |
с (пред, |
Масса
1000 шт., |
|
|
Пред. откл. |
|||||||||||||
|
h12 |
F11 |
h13 |
1 |
2 |
|||||||||
|
1 |
2,5 |
4 |
3 |
5,3 |
4, |
4 |
3 |
7,0 |
4,0 |
28 |
0,2 |
1,43 |
0,39 |
|
3,0 |
5 |
6,8 |
5, |
5 |
2,35 |
0,85 |
|||||||
|
2 |
4,0 |
6 |
8,5 |
6, |
6 |
4 |
9,0 |
30 |
0,5 |
4,45 |
2,14 |
||
|
6,0 |
8 |
5 |
10,5 |
8, |
8 |
6 |
32 |
9,13 |
2,83 |
||||
|
8,0 |
10 |
7 |
12,7 |
10, |
10 |
8 |
34 |
0,6 |
12,69 |
3,74 |
|||
|
10,0 |
12 |
8 |
14,7 |
12, |
12 |
10 |
36 |
19,87 |
4,45 |
||||
|
12,0 |
15 |
10 |
17,5 |
15, |
15 |
13 |
38 |
31,00 |
5,00 |
||||
|
(16) |
18,7 |
16, |
16 |
14 |
34,13 |
5,87 |
|||||||
|
15,0 |
18 |
13 |
20,5 |
18, |
18 |
16 |
10,0 |
4,5 |
40 |
34,89 |
7,22 |
||
|
20,0 |
22 |
17 |
24,5 |
22,1 |
22 |
20 |
11,0 |
5,5 |
52,43 |
9,68 |
|||
|
25,0 |
28 |
23 |
30,5 |
28,1 |
28 |
26 |
12,0 |
6,0 |
42 |
83,03 |
13,13 |
||
|
32,0 |
(34) |
29 |
37,2 |
34,2 |
34 |
33 |
13,0 |
6,5 |
44 |
0,7 |
111,25 |
18,66 |
|
|
35 |
38,0 |
35,2 |
35 |
112,00 |
19,00 |
||||||||
|
40,0 |
42 |
36 |
45,0 |
42,2 |
42 |
36 |
13,5 |
175,16 |
37,64 |
||||
|
3 |
3,0 |
6 |
2,5 |
8,5 |
6,1 |
6 |
3 |
9,0 |
6,0 |
30 |
0,5 |
6,06 |
1,92 |
|
4,0 |
8 |
4 |
10,5 |
8, |
8 |
4 |
32 |
10,70 |
2,46 |
||||
|
5,0 |
10 |
6 |
12,7 |
10,1 |
10 |
8 |
34 |
0,6 |
17,21 |
3,27 |
|||
|
6,0 |
12 |
8 |
14,7 |
12, |
12 |
10 |
36 |
25,49 |
3,88 |
||||
|
8,0 |
(И) |
9 |
16,7 |
14, |
14 |
12 |
38 |
35,91 |
4,48 |
||||
|
10,0 |
16 |
11 |
18,7 |
16, |
16 |
14 |
34,13 |
5,09 |
|||||
|
12,0 |
20 |
14 |
23,3 |
20, |
20 |
18 |
11,5 |
7,5 |
40 |
1,0 |
55,32 |
10,39 |
|
|
15,0 |
25 |
19 |
28,2 |
25, |
25 |
22 |
42 |
77,21 |
13,05 |
||||
|
20,0 |
30 |
24 |
33,3 |
30, |
30 |
28 |
12,0 |
152,83 |
16,30 |
||||
|
25,0 |
38 |
32 |
41,2 |
38, |
38 |
36 |
13,5 |
8,5 |
44 |
236,28 |
22,68 |
||
* В технически обоснованных случаях по согласованию с изготовителем допускается изготавливать ниппели размером L больше установленного в таблице.
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного
обозначения шарового ниппеля группы 2 для
соединения с наружным диаметром трубы
Ниппель 2-6-1 ГОСТ 23355-78
То же, исполнения 2:
Ниппель 2-6-2 ГОСТ 23355- 78
1-3. (Измененная редакция, Изм. № 3).
4. (Исключен, Изм. № 3).
5. Подготовка кромок ниппеля под сварку с трубопроводом - по ГОСТ 16037.
6. Рекомендуемые значения номинального (условного) давления для каждой группы соединений с шаровым ниппелем - по ГОСТ 15763, приложение 3; примеры сборки - по ГОСТ 22525, приложение 2.
7. Технические требования, приемка, методы испытаний и рекомендации по монтажу - по ГОСТ 15763.
6, 7. (Измененная редакция, Изм. № 3).
