ГОСТ 24132-80 Детали крепления трубопроводов. Скобы. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Детали крепления трубопроводов СКОБЫ Конструкция и размеры Pipe-line fastening parts. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен
с 01.01.81
Ограничение срока действия отменено, ИУС II-12-94
1. Настоящий стандарт распространяется на скобы диаметром D от 6 до 430 мм.

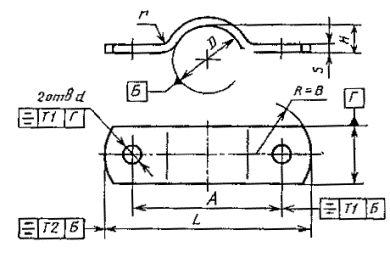

2. Конструкция и размеры скоб должны соответствовать указанным на чертеже и в таблице.
Примечания:
1. Все размеры, кроме размеров В и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхностей Г не должно быть более 1 мм.
Размеры, мм
|
D |
A |
B ´ s |
H |
L |
d H14 |
r |
Масса 1000 шт., кг |
Применяемость |
|
|
Номин. |
Пред. откл. |
||||||||
|
6 |
26 |
±0,5 |
16 ´ 2 |
2 |
42 |
5,8 |
4,5 |
9,8 |
|
|
8 |
28 |
2 |
44 |
10,2 |
|||||
|
10 |
30 |
3 |
46 |
10,9 |
|||||
|
12 |
32 |
4 |
48 |
11,6 |
|||||
|
14 |
40 |
22 ´ 3 |
5 |
62 |
7,0 |
32,1 |
|||
|
16 |
42 |
6 |
64 |
34,1 |
|||||
|
18 |
44 |
7 |
66 |
36,1 |
|||||
|
20 |
46 |
8 |
68 |
38,1 |
|||||
|
22 |
50 |
9 |
72 |
9,0 |
39,2 |
||||
|
25 |
55 |
10 |
77 |
41,2 |
|||||
|
28 |
55 |
30 ´ 3 |
11 |
85 |
63,4 |
||||
|
32 |
60 |
12 |
90 |
67,4 |
|||||
|
36 |
65 |
14 |
95 |
72,4 |
|||||
|
40 |
70 |
16 |
100 |
77,4 |
|||||
|
45 |
75 |
18 |
105 |
82,4 |
|||||
|
50 |
80 |
20 |
110 |
87,4 |
|||||
|
55 |
90 |
30 ´ 4 |
23 |
120 |
11,0 |
6,0 |
126,2 |
||
|
60 |
95 |
25 |
125 |
134,2 |
|||||
|
65 |
100 |
28 |
130 |
141,2 |
|||||
|
70 |
105 |
30 |
135 |
149,2 |
|||||
|
75 |
110 |
33 |
140 |
157,2 |
|||||
|
80 |
120 |
±0,5 |
30 ´ 4 |
35 |
150 |
13,0 |
6,0 |
166,2 |
|
|
85 |
125 |
38 |
155 |
178,2 |
|||||
|
90 |
130 |
40 |
160 |
181,2 |
|||||
|
95 |
135 |
43 |
165 |
189,2 |
|||||
|
100 |
140 |
45 |
170 |
197,2 |
|||||
|
105 |
145 |
48 |
175 |
204,2 |
|||||
|
110 |
150 |
50 |
180 |
211,2 |
|||||
|
115 |
160 |
40 ´ 4 |
53 |
200 |
17,0 |
299,3 |
|||
|
120 |
165 |
55 |
205 |
313,3 |
|||||
|
125 |
170 |
58 |
210 |
325,3 |
|||||
|
130 |
175 |
60 |
215 |
335,3 |
|||||
|
135 |
180 |
63 |
220 |
345,3 |
|||||
|
140 |
185 |
65 |
225 |
355,3 |
|||||
|
145 |
190 |
68 |
230 |
365,3 |
|||||
|
150 |
195 |
70 |
235 |
376,6 |
|||||
|
155 |
205 |
40 ´ 5 |
73 |
245 |
7,5 |
488,6 |
|||
|
160 |
210 |
75 |
250 |
501,6 |
|||||
|
165 |
215 |
78 |
255 |
513,6 |
|||||
|
170 |
220 |
80 |
260 |
525,6 |
|||||
|
175 |
225 |
83 |
265 |
537,6 |
|||||
|
180 |
230 |
85 |
270 |
549,6 |
|||||
|
185 |
235 |
88 |
275 |
561,6 |
|||||
|
190 |
240 |
90 |
280 |
573,6 |
|||||
|
195 |
245 |
93 |
285 |
585,6 |
|||||
|
200 |
250 |
95 |
290 |
596,6 |
|||||
|
210 |
260 |
97 |
300 |
621,6 |
|||||
|
225 |
275 |
105 |
315 |
661,6 |
|||||
|
245 |
310 |
±1,0 |
50 ´ 6 |
115 |
360 |
22,0 |
9,0 |
1107,0 |
|
|
260 |
325 |
122 |
375 |
1167,0 |
|||||
|
275 |
340 |
130 |
390 |
1232,0 |
|||||
|
300 |
365 |
140 |
415 |
1317,0 |
|||||
|
330 |
395 |
155 |
445 |
1437,0 |
|||||
|
360 |
425 |
170 |
475 |
1532,0 |
|||||
|
380 |
445 |
180 |
495 |
1612,0 |
|||||
|
430 |
495 |
205 |
545 |
1792,0 |
|||||
Пример условного обозначения скобы D = 25 мм из стали марки 08 кп с покрытием Ц9.хр:
Скоба 25-08кп-Ц9.хр ГОСТ 24132-80
3. Технические требования - по ГОСТ 24140-80.
